Einhüllende um Punktewolke |
|
| Gast_AW |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 20.11.2012, 17:48
Titel:
|
 |
Danke auch für das Alpha-Flächen-Tool, mal schauen, ob die Funktion den gewünschten Erfolg verspricht, dazu bin ich noch nicht gekommen.
Anbei die Bilder aller bisherigen Versuche:

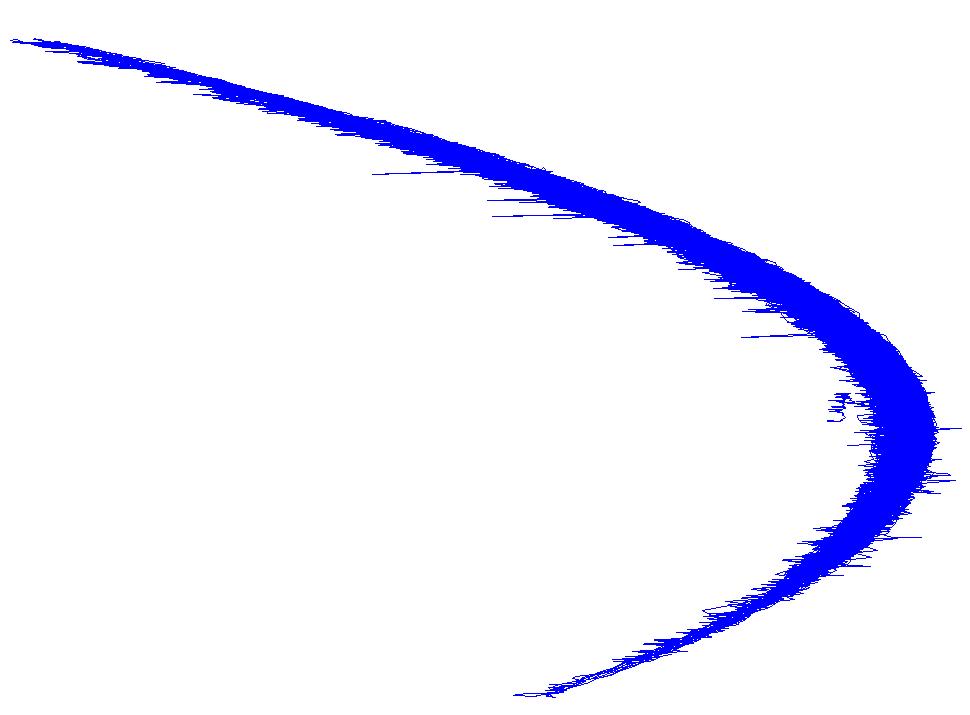

PktWolke_Plot3.JPG ist die Ansicht der Rohdaten (über 250000 Punkte), erzeugt mit "plot3(X,Y,Z)". Man sieht die Nierenform.

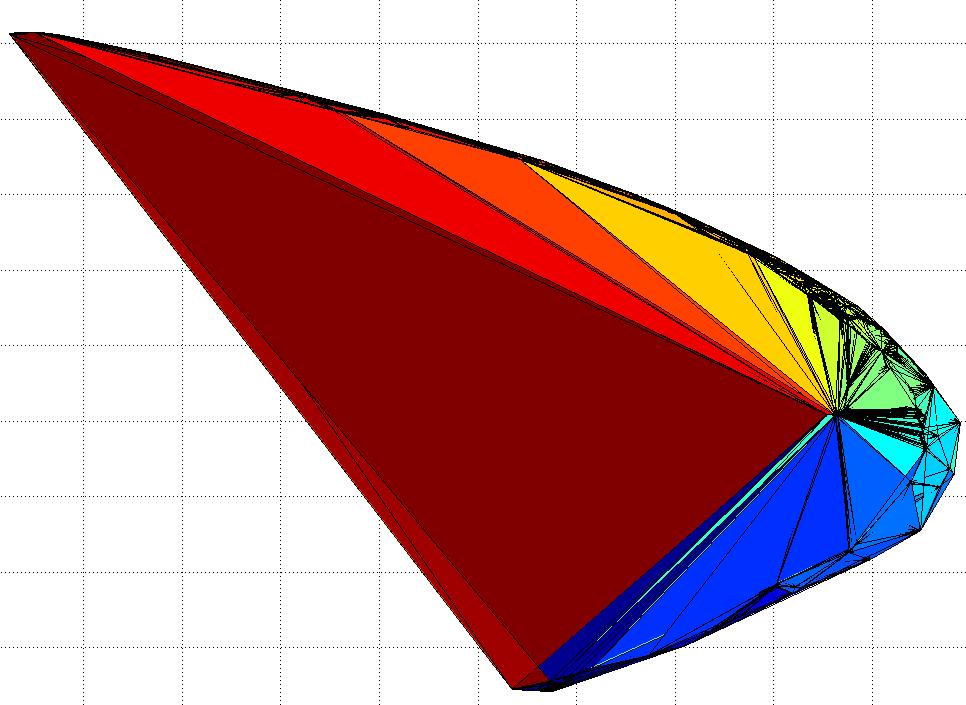

PktWolke_Delaunay.JPG ist die Einhüllende nach Delaunay-Triangulation, einseitig extrem detailliert, die Endspitzen werden aber direkt verbunden, was super schlecht ist.

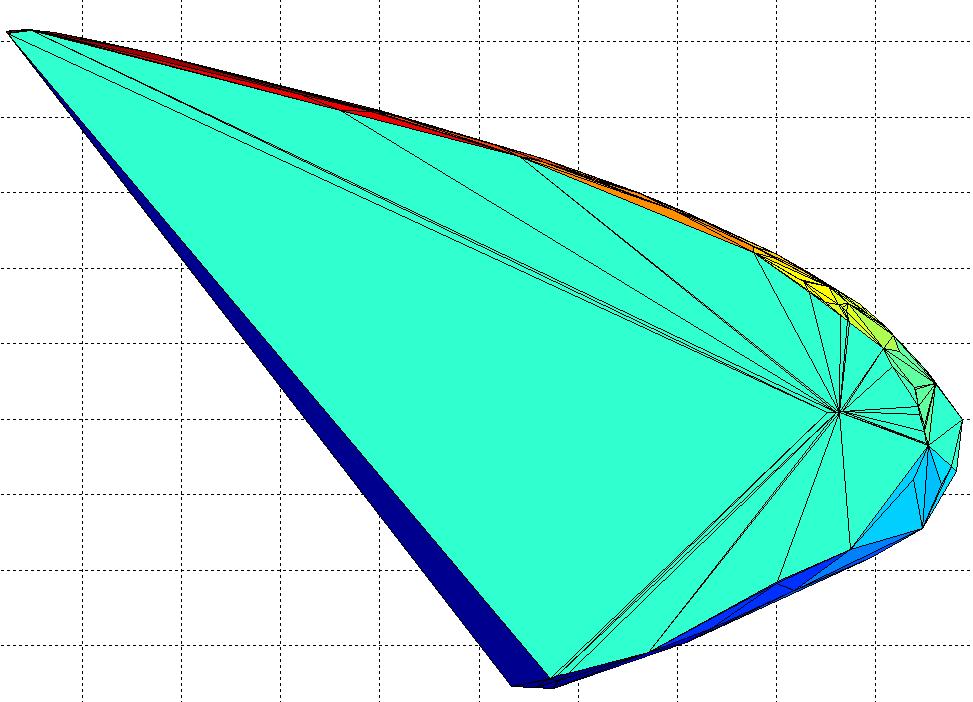

PktWolke_Convhull.JPG ist die Einhüllende nach CONVHULL. Weniger detailliert als Delaunay, selbes Problem auf der einen Seite der Punktewolke.
Bisher also noch kein Erfolg.
| Beschreibung: |
|
Download |
| Dateiname: |
PktWolke_Convhull.JPG |
| Dateigröße: |
92.07 KB |
| Heruntergeladen: |
652 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
PktWolke_Delaunay.JPG |
| Dateigröße: |
87.54 KB |
| Heruntergeladen: |
653 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
PktWolke_Plot3.JPG |
| Dateigröße: |
36.08 KB |
| Heruntergeladen: |
658 mal |
|
|
|
|
|
|
| Gast_AW |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 21.11.2012, 15:29
Titel:
|
|
Danke für eure Beiträge.
Die Delauney Triangulation mit Einschränkungen, wie sie ALPHAVOL durchführt, liefert bei guter Parametrierung der constraints super Ergebnisse.
Danke also besonders für den Link, Problem gelöst.
|
|
|
|
|
Gehe zu Seite Zurück 1, 2
|
|
