Verfasst am: 26.11.2013, 12:27 Titel:

Hallo,

danke für Eure Antworten!
Mein Programm läuft nun und ich habe ein top Auswertetool gebastelt obwohl ich absoluter Anfänger bin!

Zum letzten Problem hatte Harald recht. Erscheint auch logisch wenn man drüber nachdenkt! Vielen Dank!!!

Meine Fragen sind prinzipiell alle beantwortet Smile

Einzig blöd ist noch, dass Die Bezeichnungen teilweise schlecht zu lesen sind, da sie sich mit der Achsenbeschriftung überschneiden und dass die mittlere Legende zu lang ist...

Grüße, Matthias

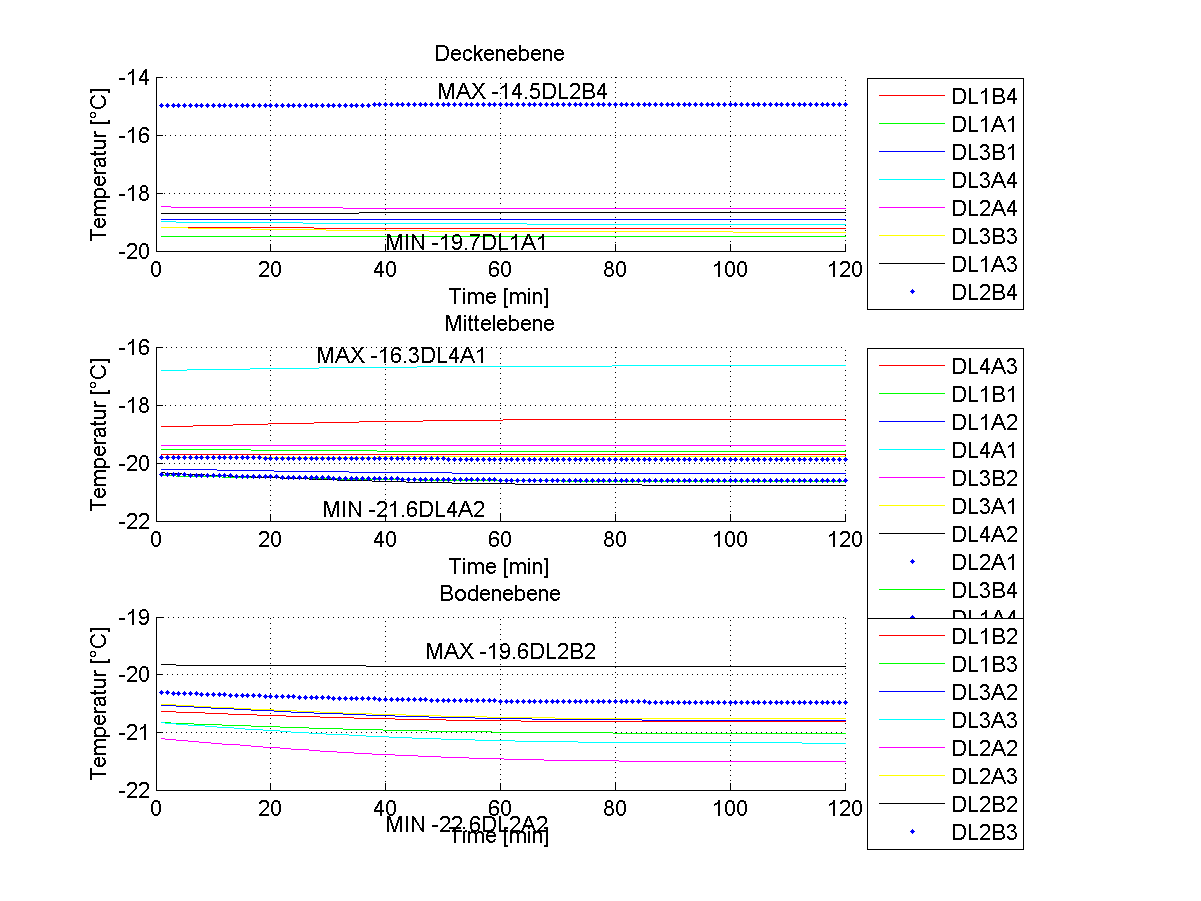

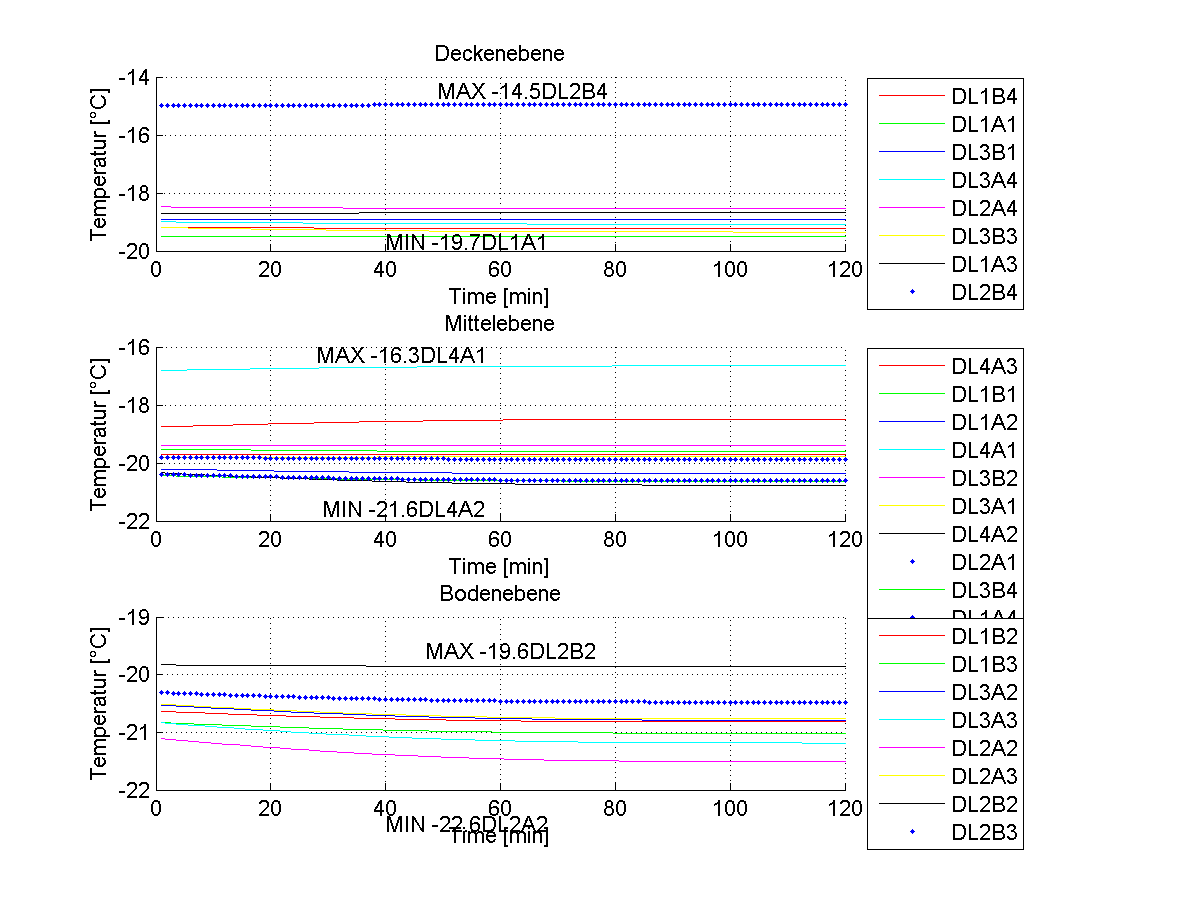

Beschreibung:

Auswertetoolausgabe

Download

Dateiname:


Dateigröße:

24.12 KB

Heruntergeladen:

412 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 26.11.2013, 18:28 Titel:

Hallo,

stimmt das denn, so wie es ist?

Beim letzten Graph wird ein Minimum von -22.6 angegeben, und ich sehe nicht, wo das erreicht werden soll.

Was die Positionierung angeht: du kannst statt subplot auch axes verwenden, die Koordinatensysteme selbst platzieren und dir so mehr Platz verschaffen.

Grüße,
Harald

Matte

Themenstarter

Forum-Anfänger


	Beiträge: 12

	Anmeldedatum: 06.11.13

	Wohnort: Beckenfeld

	Version: ---

Verfasst am: 27.11.2013, 10:37 Titel:

Hallo,

ich habe das Problem auch entdeckt und mit

Code:

axis (0 120 -25 -15)

Funktion ohne Link?

zunächst gelöst. Durch die gleiche Achsenaufteilung ist auch ein besserer Überblick gegeben.

Komischer Weise, funktioniert es nicht, die Farben und die Linienarten zu verändern. Ich möchte einfach die letzten vier Linien verändert haben und habe schon sämtliche VArianten versucht.

so funktioniert es nicht

Code:

sensorfarbe=['r' 'g' 'b' 'c' 'm' 'y' 'k' '*g' '.r' '.g' '.b' ];

Funktion ohne Link?

So auch nicht...

Code:

sensorfarbe=['r' 'g' 'b' 'c' 'm' 'y' 'k' 'g--' 'r*' 'g*' 'b*' ];

Funktion ohne Link?

usw. ...

Ich bekomme mal alles in blau angezeigt. Dann mal garnicht. Dann mal zwei Linien in blau als Sternchen... ziemlich merkwürdig.

Ich habe aber keine Idee wieso nicht... Ein paar Stunden habe ich nun rumprobiert Smile

miese Sache wenn man vor so einem simplen Fehler hockt...

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 27.11.2013, 18:37 Titel:

Hallo,

definiere sensorfarbe so:

Code:

sensorfarbe={'r' 'g' 'b' 'c' 'm' 'y' 'k' '*g' '.r' '.g' '.b' };

Funktion ohne Link?

Für den k-ten Sensor ist die zu verwendende Sensorfarbe dann

Code:

sensorfarbe{k}

Funktion ohne Link?

Falls dies nicht funktioniert, dann bitte ein Codebeispiel, wie du das tatsächlich verwendest.

Die Verwendung von Cell Arrays zur Speicherung von mehreren Strings ist eine der Grundlagen von MATLAB. Man muss sich eben entweder diese Grundlagen systematisch aneignen oder damit leben, dass man von einem Problem zum nächsten stolpert.

Grüße,
Harald

Matte

Themenstarter

Forum-Anfänger


	Beiträge: 12

	Anmeldedatum: 06.11.13

	Wohnort: Beckenfeld

	Version: ---

Verfasst am: 27.11.2013, 21:33 Titel:

Funktioniert leider nicht. Wie gesagt, ich bin absoluter Neuling, das Aneignen von MATLAB-Funktionen klappt nicht innerhalb von 4 Wochen Wink

Es wäre aber toll Wink

Mein Code sieht jetzt so aus:

Code:

%%

timevec = (1:120)'; % Das ' baut die Matrix von 1x120 zu 120x1 um.
x = timevec;

%%

%%.........................................................................
%%................Deckenebene:.............................................
%%.........................................................................

DL1B4 = xlsread ('DL1.xlsx',1,'J500:J619');
DL1A1 = xlsread ('DL1.xlsx',1,'C500:C619');
DL3B1 = xlsread ('DL3.xlsx',1,'G500:G619');
DL3A4 = xlsread ('DL3.xlsx',1,'F500:F619');
DL2A4 = xlsread ('DL2.xlsx',1,'F500:F619');
DL3B3 = xlsread ('DL3.xlsx',1,'I500:I619');
DL1A3 = xlsread ('DL1.xlsx',1,'E500:E619');
DL2B4 = xlsread ('DL2.xlsx',1,'J500:J619');

a = zeros(120,8); %120x8 Matrix
a(:,1) = DL1B4;
a(:,2) = DL1A1;
a(:,3) = DL3B1;
a(:,4) = DL3A4;
a(:,5) = DL2A4;
a(:,6) = DL3B3;
a(:,7) = DL1A3;
a(:,8) = DL2B4;

sensorbezDecke=['DL1B4'
'DL1A1'
'DL3B1'
'DL3A4'
'DL2A4'
'DL3B3'
'DL1A3'
'DL2B4'];

%%

sensorfarbe={'r' 'g' 'b' 'c' 'm' 'y' 'k' '*g' '.r' '--g' '.b'};

%%

% Filter
close all
%fabtast=1/60; % Abtastfrequenz (unnötig!)
fgrenz=0.01; % hier schlau lesen und oder probieren--> zwischen 0 und 1

[ww,xx]=butter(4,fgrenz);

afilt=filtfilt(ww,xx,a);

%% Gefiltert:

figure(1)
subplot(3,1,1);
hold
for ii=1:8 % 8 --> wegen 8 Spalten der Matrix
plot (x,afilt(:,ii),sensorfarbe(ii))
legend ('DL1B4','DL1A1','DL3B1','DL3A4','DL2A4','DL3B3','DL1A3','DL2B4',-1)
title ('Deckenebene')

%axis ([xmin xmax ymin ymax])
axis([0 120 -25 -15])

xlabel ('Time [min]')
ylabel ('Temperatur [°C]')
hold on
grid on
end

%%

[TemperaturminimumDecke, idx] = min(a(:));
[xwert, datensatz] = ind2sub(size(a), idx);
text(xwert, TemperaturminimumDecke , ['MIN ' num2str(TemperaturminimumDecke) sensorbezDecke(datensatz,:)])

%%
[TemperaturmaximumDecke, idx] = max(a(:));
[xwert, datensatz] = ind2sub(size(a), idx);
text(xwert, TemperaturmaximumDecke, ['MAX ' num2str(TemperaturmaximumDecke) sensorbezDecke(datensatz,:)])

saveas (subplot(3,1,1), 'Deckenebene.png','png');

Funktion ohne Link?

Matte

Themenstarter

Forum-Anfänger


	Beiträge: 12

	Anmeldedatum: 06.11.13

	Wohnort: Beckenfeld

	Version: ---

Verfasst am: 27.11.2013, 21:34 Titel:

Fehler ist dann so:

Code:

Current plot held
??? Error using ==> plot
Conversion to double from cell is not possible.

Error in ==> Auswertetool_final_20C at 75
plot (x,afilt(:,ii),sensorfarbe(ii))

Funktion ohne Link?

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 27.11.2013, 21:50 Titel:

Hallo Matte,

Code:

plot (x, afilt(:,ii), sensorfarbe{ii})

Funktion ohne Link?

"sensorfarbe(ii)" ist ein {1x1} Cell, während "sensorfarbe{ii}" mit geschweiften Klammern den Inhalt des Cell-Elementes zurück gibt.

Gruß, Jan

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 27.11.2013, 21:57 Titel:

Hallo,

genau wie Jan schreibt - ich hatte ja auch in meinem Beitrag schon zu geschweiften Klammern bei der Erstellung und bei der Indizierung geraten.

Grüße,
Harald

Matte

Themenstarter

Forum-Anfänger


	Beiträge: 12

	Anmeldedatum: 06.11.13

	Wohnort: Beckenfeld

	Version: ---

Verfasst am: 28.11.2013, 08:45 Titel:

Verflucht, das habe ich nicht gesehen Harald...
sorry!

So funktioniert es!!!

Vielen Dank an Alle!!!
