Frage zu Filtern (Grundverständnis)


DSP
Forum-Meister

Forum-Meister


Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 09.08.2012, 13:00     Titel:
  Antworten mit Zitat

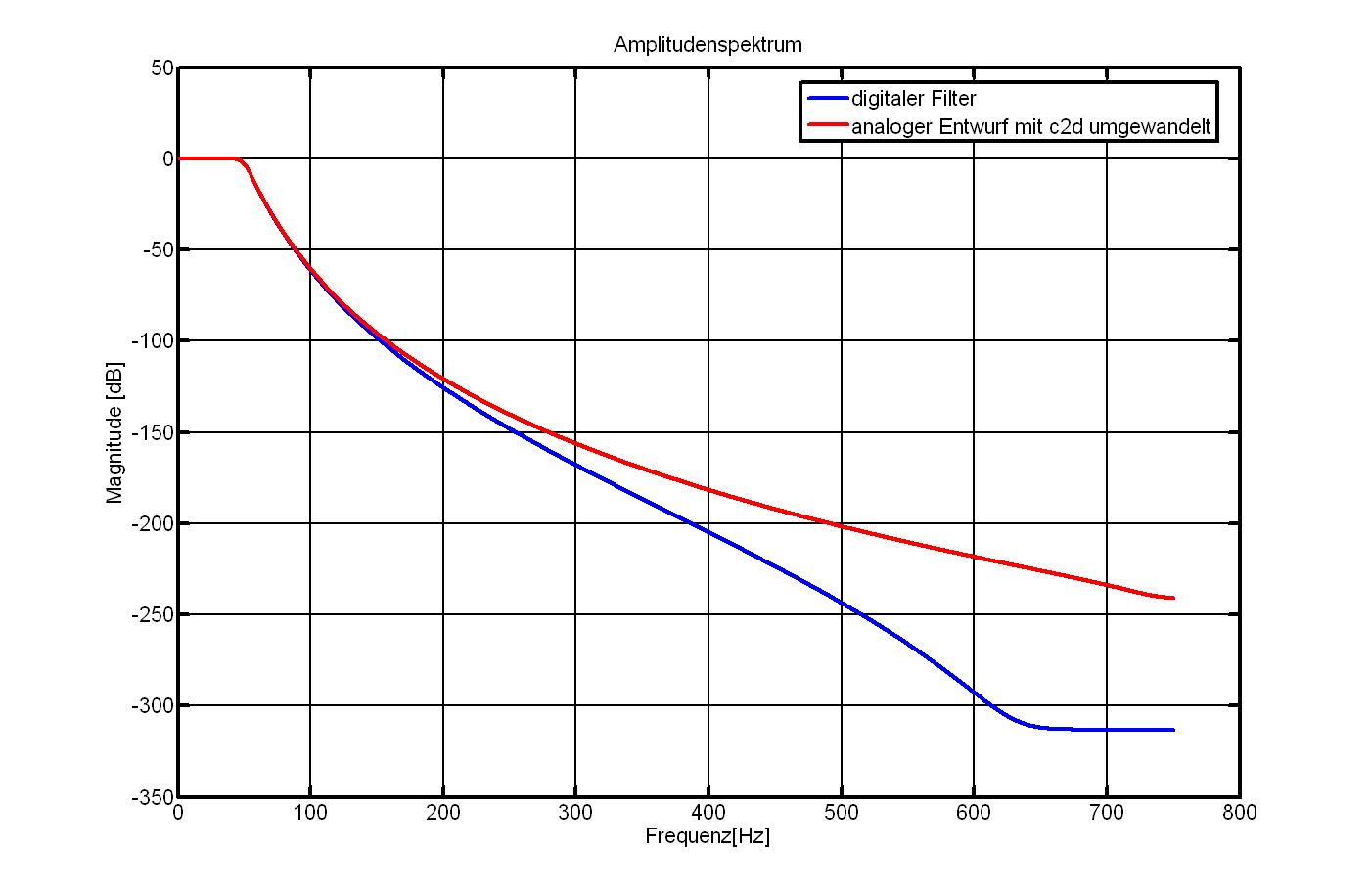

Ich habe dir mal noch das analoge Filter diskretisiert und dann beide Versionen mit freqz dargestellt. Wie du siehst, ist der Unterschied minimal. Auch die Koeffizienten unterscheiden sich nur unwesentlich. Die Umwandlung mittels c2d hat dabei auch schon einen Einlfuss, warum sie nicht exakt gleich sein. So bin ich vorgegangen...

Code:

% analoges Filter im s-Bereich erstellen
Wn = 2*pi*(Grenzfrequenz); % normierte Grenzfrequenz
[b_s,a_s] = butter(10,Wn,'low','s'); % Butterworth Hochpass 10. Ordnung
% Übertragungsfunktion
Hs = tf(b_s,a_s);
% kontinuierlich zu diskret
Hsz = c2d(Hs,Ts);
% Koeffizienten erzeugen
[b_sz,a_sz] = tfdata(Hsz,'v');

% ... hier dann weiter mit freqz()



 Beschreibung:

Download
 Dateiname:  Butter_Filter_Vgl..JPG
 Dateigröße:  88.29 KB
 Heruntergeladen:  769 mal
