Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 21.05.2010, 09:07 Titel:

Hallo,

hier nochmal mundgerecht aufbereitet:

Code:

M = [0.84 0.74464312 0.205718203 -0.950361323
0.85 0.751280405 0.195921968 -0.947202373
0.86 0.757842563 0.18610614 -0.943948703
0.87 0.764328937 0.176271702 -0.940600639
0.88 0.770738879 0.166419637 -0.937158516
0.89 0.777071748 0.156550931 -0.933622678
0.9 0.78332691 0.146666569 -0.929993479
0.91 0.78950374 0.136767541 -0.92627128
0.92 0.79560162 0.126854836 -0.922456456
0.93 0.801619941 0.116929445 -0.918549386
0.94 0.8075581 0.106992362 -0.914550463
0.95 0.813415505 0.09704458 -0.910460085
0.96 0.819191568 0.087087093 -0.906278662
0.97 0.824885713 0.077120898 -0.902006611
0.98 0.83049737 0.067146991 -0.897644361
0.99 0.836025979 0.057166369 -0.893192347
1 0.841470985 0.04718003 -0.888651015
1.01 0.846831845 0.037188974 -0.884020818
1.02 0.852108022 0.027194198 -0.87930222
1.03 0.857298989 0.017196703 -0.874495693
1.04 0.862404227 0.007197489 -0.869601716
1.05 0.867423226 -0.002802445 -0.86462078
1.06 0.872355482 -0.012802099 -0.859553383
1.07 0.877200504 -0.022800473 -0.854400031
1.08 0.881957807 -0.032796567 -0.84916124
1.09 0.886626914 -0.042789381 -0.843837534
1.1 0.89120736 -0.052777916 -0.838429444
1.11 0.895698686 -0.062761173 -0.832937512
1.12 0.900100442 -0.072738155 -0.827362288
1.13 0.904412189 -0.082707862 -0.821704327
1.14 0.908633496 -0.092669299 -0.815964197
1.15 0.91276394 -0.102621469 -0.810142471
1.16 0.916803109 -0.112563377 -0.804239732
1.17 0.920750598 -0.122494029 -0.798256569
1.18 0.924606012 -0.132412431 -0.792193581
1.19 0.928368967 -0.142317593 -0.786051375
1.2 0.932039086 -0.152208522 -0.779830564
1.21 0.935616002 -0.162084231 -0.77353177
1.22 0.939099356 -0.171943732 -0.767155624
1.23 0.942488802 -0.181786038 -0.760702764
1.24 0.945783999 -0.191610166 -0.754173833
1.25 0.948984619 -0.201415133 -0.747569486
1.26 0.952090342 -0.211199959 -0.740890382
1.27 0.955100856 -0.220963665 -0.73413719
1.28 0.95801586 -0.230705275 -0.727310585
1.29 0.960835064 -0.240423814 -0.72041125
1.3 0.963558185 -0.250118312 -0.713439874
1.31 0.966184952 -0.259787797 -0.706397154
1.32 0.9687151 -0.269431304 -0.699283796
1.33 0.971148378 -0.279047868 -0.692100509
1.34 0.973484542 -0.288636528 -0.684848014
1.35 0.975723358 -0.298196324 -0.677527034
1.36 0.977864602 -0.307726301 -0.670138301
1.37 0.979908061 -0.317225506 -0.662682556
1.38 0.98185353 -0.326692988 -0.655160543
1.39 0.983700815 -0.336127801 -0.647573014
1.4 0.98544973 -0.345529001 -0.639920729
1.41 0.987100101 -0.354895649 -0.632204452
1.42 0.988651763 -0.364226808 -0.624424955
1.43 0.99010456 -0.373521545 -0.616583016
1.44 0.991458348 -0.382778929 -0.608679419
1.45 0.992712991 -0.391998036 -0.600714955
1.46 0.993868363 -0.401177943 -0.59269042
1.47 0.99492435 -0.410317734 -0.584606616
1.48 0.995880845 -0.419416492 -0.576464352
1.49 0.996737752 -0.428473309 -0.568264443
1.5 0.997494987 -0.43748728 -0.560007707
1.51 0.998152472 -0.446457502 -0.551694971
1.52 0.998710144 -0.455383078 -0.543327066
1.53 0.999167945 -0.464263117 -0.534904828
1.54 0.999525831 -0.47309673 -0.526429101
1.55 0.999783764 -0.481883033 -0.517900731
1.56 0.99994172 -0.490621148 -0.509320572
1.57 0.999999683 -0.499310202 -0.500689481
1.58 0.999957646 -0.507949326 -0.492008321
1.59 0.999815615 -0.516537654 -0.483277961
1.6 0.999573603 -0.52507433 -0.474499273
1.61 0.999231634 -0.533558498 -0.465673136
1.62 0.998789743 -0.541989311 -0.456800433
1.63 0.998247974 -0.550365925 -0.447882049
1.64 0.997606381 -0.558687504 -0.438918877
1.65 0.996865028 -0.566953214 -0.429911815
1.66 0.99602399 -0.575162229 -0.420861761
1.67 0.99508335 -0.583313729 -0.411769621
1.68 0.994043202 -0.591406897 -0.402636305
1.69 0.992903651 -0.599440926 -0.393462725
1.7 0.99166481 -0.60741501 -0.3842498
1.71 0.990326804 -0.615328354 -0.37499845
1.72 0.988889766 -0.623180166 -0.3657096
1.73 0.98735384 -0.63096966 -0.35638418
1.74 0.985719179 -0.638696057 -0.347023122
1.75 0.983985947 -0.646358586 -0.337627361
1.76 0.982154317 -0.653956479 -0.328197838
1.77 0.980224473 -0.661488977 -0.318735496
1.78 0.978196607 -0.668955327 -0.30924128
1.79 0.976070922 -0.676354781 -0.299716141
1.8 0.973847631 -0.683686601 -0.29016103
1.81 0.971526956 -0.690950053 -0.280576903
1.82 0.969109129 -0.69814441 -0.270964719
1.83 0.966594392 -0.705268954 -0.261325438
1.84 0.963982996 -0.712322971 -0.251660025
1.85 0.961275203 -0.719305756 -0.241969447
1.86 0.958471283 -0.726216612 -0.232254671
1.87 0.955571517 -0.733054846 -0.222516671
1.88 0.952576194 -0.739819776 -0.212756419
1.89 0.949485615 -0.746510724 -0.202974891
1.9 0.946300088 -0.753127022 -0.193173066
1.91 0.943019931 -0.759668007 -0.183351924
1.92 0.939645474 -0.766133027 -0.173512447
1.93 0.936177052 -0.772521433 -0.163655619
1.94 0.932615014 -0.778832589 -0.153782425
1.95 0.928959715 -0.785065861 -0.143893854
1.96 0.925211521 -0.791220628 -0.133990893
1.97 0.921370806 -0.797296274 -0.124074533
1.98 0.917437955 -0.80329219 -0.114145765
1.99 0.913413361 -0.809207778 -0.104205584
2 0.909297427 -0.815042446 -0.094254981
2.01 0.905090563 -0.82079561 -0.084294954
2.02 0.900793192 -0.826466695 -0.074326496
2.03 0.896405741 -0.832055134 -0.064350607
2.04 0.891928651 -0.837560369 -0.054368282
2.05 0.887362369 -0.842981848 -0.044380521
2.06 0.882707351 -0.84831903 -0.034388321
2.07 0.877964063 -0.85357138 -0.024392683
2.08 0.87313298 -0.858738374 -0.014394605
2.09 0.868214583 -0.863819495 -0.004395088
2.1 0.863209367 -0.868814235 0.005604868
2.11 0.85811783 -0.873722094 0.015604264
2.12 0.852940482 -0.878542581 0.0256021
2.13 0.84767784 -0.883275215 0.035597375
2.14 0.842330432 -0.887919523 0.045589091
2.15 0.836898791 -0.892475039 0.055576248
2.16 0.831383461 -0.896941308 0.065557847
2.17 0.825784993 -0.901317884 0.075532891
2.18 0.820103948 -0.905604329 0.085500381
2.19 0.814340892 -0.909800214 0.095459321
2.2 0.808496404 -0.91390512 0.105408716
2.21 0.802571066 -0.917918636 0.115347569
2.22 0.796565472 -0.921840361 0.125274889
2.23 0.790480222 -0.925669903 0.13518968
2.24 0.784315925 -0.929406878 0.145090953
2.25 0.778073197 -0.933050914 0.154977717
2.26 0.771752662 -0.936601645 0.164848983
2.27 0.765354953 -0.940058717 0.174703764
2.28 0.758880708 -0.943421784 0.184541076
2.29 0.752330576 -0.946690509 0.194359933
2.3 0.745705212 -0.949864566 0.204159354
2.31 0.739005278 -0.952943638 0.21393836
2.32 0.732231444 -0.955927416 0.223695972
2.33 0.725384387 -0.958815602 0.233431214
2.34 0.718464793 -0.961607907 0.243143114
2.35 0.711473353 -0.964304052 0.2528307
2.36 0.704410766 -0.966903768 0.262493002
2.37 0.697277738 -0.969406794 0.272129056
2.38 0.690074984 -0.97181288 0.281737897
2.39 0.682803222 -0.974121786 0.291318564
2.4 0.675463181 -0.976333281 0.3008701
2.41 0.668055593 -0.978447142 0.310391549
2.42 0.660581201 -0.98046316 0.319881959
2.43 0.653040752 -0.982381133 0.329340381
2.44 0.645434998 -0.984200868 0.33876587
2.45 0.637764702 -0.985922184 0.348157482
2.46 0.63003063 -0.987544908 0.357514278
2.47 0.622233555 -0.989068879 0.366835324
2.48 0.614374258 -0.990493944 0.376119686
2.49 0.606453523 -0.99181996 0.385366437
2.5 0.598472144 -0.993046795 0.394574651
2.51 0.590430918 -0.994174326 0.403743408
2.52 0.58233065 -0.995202441 0.412871791
2.53 0.574172148 -0.996131036 0.421958888
2.54 0.56595623 -0.996960019 0.431003789
2.55 0.557683717 -0.997689307 0.440005589
2.56 0.549355436 -0.998318826 0.44896339
2.57 0.54097222 -0.998848515 0.457876295
2.58 0.532534908 -0.999278319 0.466743412
2.59 0.524044342 -0.999608197 0.475563855
2.6 0.515501372 -0.999838115 0.484336743
2.61 0.506906852 -0.999968049 0.493061197
2.62 0.498261642 -0.999997988 0.501736345
2.63 0.489566607 -0.999927927 0.510361321
2.64 0.480822615 -0.999757875 0.51893526
2.65 0.472030541 -0.999487848 0.527457307
2.66 0.463191265 -0.999117873 0.535926608
2.67 0.45430567 -0.998647986 0.544342317
2.68 0.445374645 -0.998078236 0.552703592
2.69 0.436399082 -0.997408679 0.561009597
2.7 0.42737988 -0.996639382 0.569259502
2.71 0.418317941 -0.995770422 0.577452481
2.72 0.40921417 -0.994801885 0.585587716
2.73 0.400069478 -0.993733869 0.593664392
2.74 0.390884779 -0.992566481 0.601681702
2.75 0.381660992 -0.991299837 0.609638845
2.76 0.372399039 -0.989934063 0.617535024
2.77 0.363099847 -0.988469297 0.62536945
2.78 0.353764345 -0.986905685 0.63314134
2.79 0.344393467 -0.985243383 0.640849916
2.8 0.33498815 -0.983482558 0.648494408
2.81 0.325549335 -0.981623385 0.656074051
2.82 0.316077964 -0.979666051 0.663588087];
U = M(:,1);
T1 = M(:,2);
T2 = M(:,3);
T3 = M(:,4);
U(diff(sign(T1)) ~= 0) % Nullstellen von T1
U(diff(sign(T2)) ~= 0) % Nullstellen von T2
U(diff(sign(T3)) ~= 0) % Nullstellen von T3

Funktion ohne Link?

Sprich: für T1 gibt es keinen Nulldurchgang, für T2 einen zwischen 1,04 und 1,05 und für T3 einen zwischen 2,09 und 2,10.
Wenn du genauere Werte haben möchtest, musst du interpolieren.

Bitte genauere Angaben als "geht irgendwie nicht".
x ist natürlich die ganze Spalte, in dem Fall eben dein U.

Grüße,
Harald

Boyya

Themenstarter

Forum-Anfänger


	Beiträge: 29

	Anmeldedatum: 17.03.10

	Wohnort: ---

	Version: ---

Verfasst am: 24.05.2010, 02:00 Titel:

Mein Problem mit den NUllstellen hat sich erledigt...
Danke für eure Mühe!

Noch eine Frage

Wie kann ich aus den Nullstellen die Phasenwinkel berechnen und die Periodendauer?

Wäre echt dankbar für eure Vorschläge?

Vito

Forum-Guru


	Beiträge: 315

	Anmeldedatum: 02.11.09

	Wohnort: Stuttgart

	Version: ---

Verfasst am: 24.05.2010, 21:30 Titel:

Hi,

lieber zu spät als nie Wink

hier die Funktion zu deinen Nullstellen.

Code:

M = Matrix;
T = M(:,1);
U1 = M(:,2);
U2 = M(:,3);
U3 = M(:,4);

Funktion ohne Link?

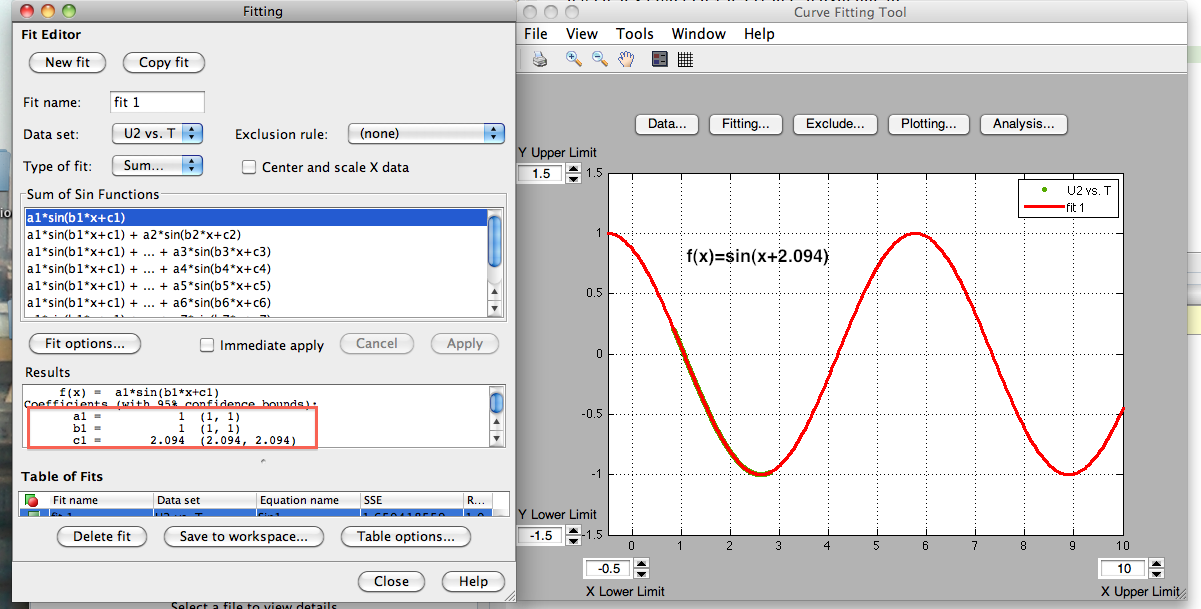

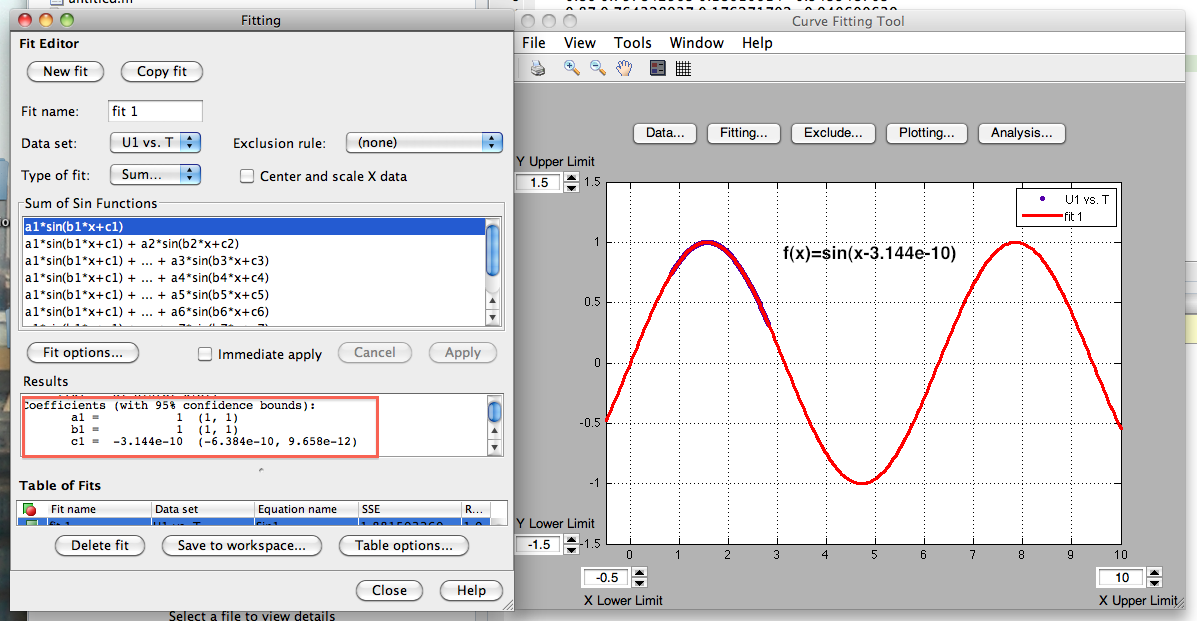

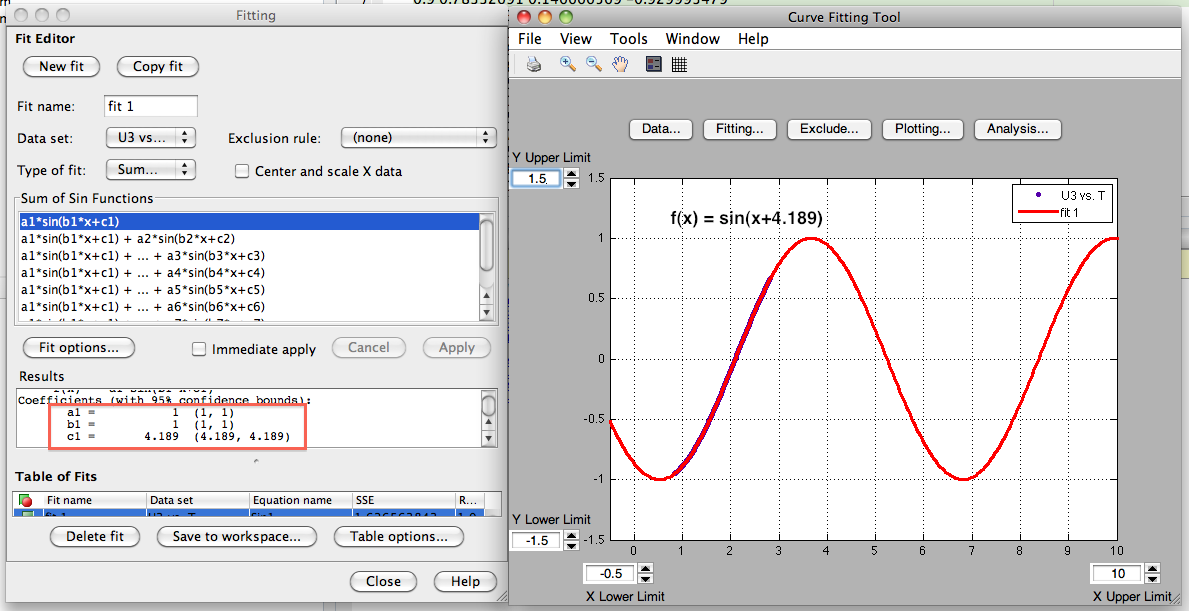

siehe Anhang. Damit solltest Du auch Phasenwinkel und Periodendauer berechnen können.

Gruß,
Vito


Beschreibung:

Download

Dateiname:


Dateigröße:

142.04 KB

Heruntergeladen:

711 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

160.5 KB

Heruntergeladen:

651 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

163.04 KB

Heruntergeladen:

608 mal

Boyya

Themenstarter

Forum-Anfänger


	Beiträge: 29

	Anmeldedatum: 17.03.10

	Wohnort: ---

	Version: ---

Verfasst am: 29.05.2010, 01:27 Titel:

Das ist doch nicht das was ich suche...
Du arbeites mit tool
Ich arbeite mit einem grossen GUI..
Also cih hätte das ganze gern codemässig , wie ich aus nullstellen Phasenwinkel berechnen kann und die Periodendauer. Das ganze soll in code, damit ich es in meinem grossen GUI einbauen kann.

Danke
Boyya
