Problem mit Integrator-Block |
|
| DSP |
Forum-Meister
|
 |
Beiträge: 2.117
|
|
|
|
Anmeldedatum: 28.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
 |
|
Verfasst am: 23.08.2011, 08:20
Titel:
|
 |
Dann ist der Eingang des Integrator vermutlich inf und nicht -inf...für beide Fälle musst du das dann so machen. Für inf habe ich die Grenze jetzt auf 10^6 gestellt. Evtl. musst du das anpassen...ich weiß ja nicht was für einen Wertebereich deine Signale haben.
| Beschreibung: |
|
Download |
| Dateiname: |
integrator.mdl |
| Dateigröße: |
18.86 KB |
| Heruntergeladen: |
581 mal |
|
|
|
|
|
|
| EDA_11 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 32
|
|
|
|
Anmeldedatum: 16.08.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 24.08.2011, 10:44
Titel:
|
|
Vielen Dank nochmal,
nun ist eine weitere Frage aufgetaucht.
Mit dem compare to zero (auf >= und boolen gestellt) Block, werden alle Signale die größer oder gleich 0 sind zurückgesetzt oder?

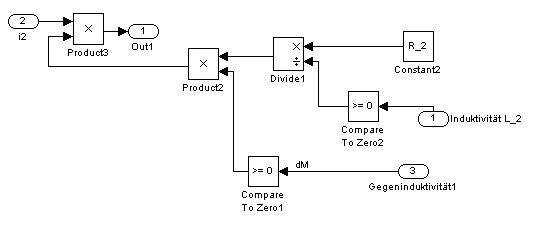

Ich bräuchte einen Block der nur beim ersten Durchlauf mein dM (siehe Anhang) vernachlässigt.
Gibt es sowas?
Gruß Frank
| Beschreibung: |
|
Download |
| Dateiname: |
Unbenannt.JPG |
| Dateigröße: |
21.05 KB |
| Heruntergeladen: |
650 mal |
|
|
|
|
| DSP |
Forum-Meister
|
|
Beiträge: 2.117
|
|
|
|
Anmeldedatum: 28.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 24.08.2011, 11:03
Titel:
|
|
Eine boolsche Variable hat i.A. nur zwei Werte: wahr/falsch
Trifft die Bedingung zu (Signal <= 0) ist der Ausdruck wahr und somit liegt am Ausgang des Blocks eine 1 an. Bei false = Null. Das Signal wird bei diesem Block nicht durchgelassen. Dann führe doch das Ergebnis des Vergleichs Gegeninduk. >= 0 auf einen Product - Block mit Gegeninduk. als zweiten Eingang.
Wenn die Bedingung zutrifft, wird Gegenind. * 1 gerechnet...das Signal geht durch. Ansonsten ist es Null...
Einfacher wäre es aber wohl mit einem Saturation-Block zu arbeiten, der dein Signal auf eine untere und obere Grenze begrenzt.
|
|
|
|
| EDA_11 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 32
|
|
|
|
Anmeldedatum: 16.08.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 24.08.2011, 11:24
Titel:
|
|
Mein Strom klingt aber periodisch zu 0 ab, das heisst ich habe sowohl positive als auch negative Werte.
Wie soll ich da dann mit einer Saturation arbeiten?
Edit: Ich habe mein Modell jetzt nochmal mit compare to zero Blöcken überarbeitet, nun tritt wieder mal der Fehler beim Integrator Block v auf.
Dein Integrator-Modell bringt die gleiche Fehlermeldung wie sonst...
Langsam aber Sicher dreh ich durch ^^
Zuletzt bearbeitet von EDA_11 am 24.08.2011, 11:34, insgesamt einmal bearbeitet
|
|
|
|
| DSP |
Forum-Meister
|
|
Beiträge: 2.117
|
|
|
|
Anmeldedatum: 28.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 24.08.2011, 11:31
Titel:
|
|
So z.B.
Upper-Limit: 10^6
Lower-Limit: 10^-6
Dann wird aber inf auf 10^6 und -inf auf 10^-6 begrenzt.
|
|
|
|
|
