Bitte entschuldige ich habe nie Matte studiert oder ein ABI absolviert
daher ist das alles sehr abstrus für mich zu großen teil.
ich komme mit dem Syntax nicht klar und ich verstehe noch nicht mal im Ansatz was in dem Beispiel überhaupt passiert und wie und warum ... _________________
--
Anfänger, habe noch nie mit so was gearbeitet.
bitte um Verständnis.
so viele daten sind es ja nicht ^^ window size ist in deinem fall also 3 und data sind halt deine daten also dydx.
achtung der filter läuft hier in der ersten dimension durch. das heist du must noch 2 mal transponieren. einmal data und dann das ergebniss nochmal um wieder zur ausgangs dimension zu kommen. es ist zu beachten das der filter nicht vorhandene elemente mit 0 annimt. der gleitende mittelwert an der ersten stelle wäre also dann der entsprechende wert durch 3. der an der 2. die summe der ersten beiden elemente durch drei und ab der 3. stelle stimmt es das mit dem überein was du vorher gepostest hast. das kann man manuell beheben wenn man das will. denke aber das das bei dem von dir beschriebenen problem keine große rolle spielt
Zitat:
verstehe noch nicht mal im Ansatz was in dem Beispiel überhaupt passiert Sad und wie und warum ... Sad
das wiederum ist auch nicht ganz so trivial da der gleitende mittelwert ja nur ein spezielles beispiel ist was man mit filter machen kann. dazu musst du dir mal den algorythmus angucken. ich würde hier einfach mal machen und nicht nachforschen was da genau passiert. alternativ zum ganzen kannst du natürlich auch 2 for- schleifen verschachteln
_________________
so viele daten sind es ja nicht ^^ window size ist in deinem fall also 3 und data sind halt deine daten also dydx.
soweit habe ich das verstanden. - OK -
der Rest der Formel nur nicht
Winkow hat Folgendes geschrieben:
achtung der filter läuft hier in der ersten dimension durch. das heist du must noch 2 mal transponieren. einmal data und dann das ergebniss nochmal um wieder zur ausgangs dimension zu kommen.
Am ja ne, ist klar, ...
was meinst du mit das der Filter nur in der ersten dimension durch läuft?
macht er nur die erste Zeile ? und die andern nicht?
das "transponieren" hatten wir auch schon mal, das bedeutet das ich etwas umschlüßeln muss, aber was wie, ... sorry.
Winkow hat Folgendes geschrieben:
es ist zu beachten das der filter nicht vorhandene elemente mit 0 annimt. der gleitende mittelwert an der ersten stelle wäre also dann der entsprechende wert durch 3. der an der 2. die summe der ersten beiden elemente durch drei und ab der 3. stelle stimmt es das mit dem überein was du vorher gepostest hast. das kann man manuell beheben wenn man das will. denke aber das das bei dem von dir beschriebenen problem keine große rolle spielt
davon bin ich ausgegangen das so was passiert, ist aber für mich nicht relevant.
Winkow hat Folgendes geschrieben:
Zitat:
verstehe noch nicht mal im Ansatz was in dem Beispiel überhaupt passiert Sad und wie und warum ... Sad
das wiederum ist auch nicht ganz so trivial da der gleitende mittelwert ja nur ein spezielles beispiel ist was man mit filter machen kann. dazu musst du dir mal den algorythmus angucken. ich würde hier einfach mal machen und nicht nachforschen was da genau passiert. alternativ zum ganzen kannst du natürlich auch 2 for- schleifen verschachteln
[/quote]
ja das mit einfach mal machen ist leichter gesagt als getan, ich habe das Beispiel bei mir in Matlab drin und habe da hin und her probiert um heraus zu finden was da überhaupt wie passiert.
Ich verstehe es nicht das es mir so extrem schwer fallt mir das mit den Dimensionen im Kopf richtig vorzustellen, ich kenne so was eigentlich von Früher aus Qbasic da gab es so was ähnliches um Bilder zu Speichern und aufzurufen, jedoch ist das schon 20 Jahre her.
habe da jetzt For schleifen gemacht, hoffe das ich das richtig gemacht habe.
mal schauen was das Ergebnis mir ausgibt.
im Excel war das irgend wie leichter
Code:
% Gleitender Mittelwert = d
Gleitwert = 4; % Anzahl der Werte davor und danach [Zeilen,Spalten] = size(dydx); % Spalten 395 Zeilen 2142 for i = 1+Gleitwert : Spalten-Gleitwert
for ii = 1 : Zeilen
d(ii, i) = (dydx(ii, i-4) + dydx(ii, i-3) + ...
dydx(ii, i-2) + dydx(ii, i-1) + ...
dydx(ii, i) + ...
dydx(ii, i+1) + dydx(ii, i+2) + ...
dydx(ii, i+3) + dydx(ii, i+4))...
/ ((Gleitwert * 2) + 1);
end end
ja for schleifen sind meist leichter zu verstehen und nicht zwingend langsamer. bei verschachtelten forschleifen kann man noch auf den index achten also ob der erte index in der äußeren schleife ist oder in der inneren. da geibt es unterschiede. dazu gab es hier im forum schon einen post.
die lösung mit filter siht so aus
grüße
ps : transponieren heist nur das A(i,j)=A(j,i) wird
Zitat:
was meinst du mit das der Filter nur in der ersten dimension durch läuft?
macht er nur die erste Zeile ? und die andern nicht?
nein aber das er bei einer nxm matrix die werte für jede spalte entlang der dimension der reichtung n berechnet. du wolltest es aber genau anders rum. darum muss man das 2 mal transponieren. 1 mal damit er das entlag der n dimension machen kann und danach dann wieder zurück damit du es so vorliegen hast wie du es wolltest
_________________
ja for schleifen sind meist leichter zu verstehen und nicht zwingend langsamer. bei verschachtelten forschleifen kann man noch auf den index achten also ob der erte index in der äußeren schleife ist oder in der inneren. da geibt es unterschiede. dazu gab es hier im forum schon einen post.
die lösung mit filter siht so aus
ich muss gestehen das ich das gerade nicht wegen der Geschwindigkeit mache
daran habe ich noch gar nicht gedacht, Matlab ist extrem schnell finde ich.
wenn ich überlege wie das mit dem Octave war da dauerte ein Bruchteil der Daten
zu laden 20 min bei mir. Jetzt lade ich die gesamte csv und interpoliere noch die Daten
im Bruchteil der zeit. habe noch nicht gestoppt, aber bestimmt nicht länger als eine min.
dein Code ist fiel Hübscher als meine, auch wenn ich da nicht ganz durchsteige.
Danke dir.
Winkow hat Folgendes geschrieben:
ps : transponieren heist nur das A(i,j)=A(j,i) wird
Zitat:
was meinst du mit das der Filter nur in der ersten dimension durch läuft?
macht er nur die erste Zeile ? und die andern nicht?
nein aber das er bei einer nxm matrix die werte für jede spalte entlang der dimension der reichtung n berechnet. du wolltest es aber genau anders rum. darum muss man das 2 mal transponieren. 1 mal damit er das entlag der n dimension machen kann und danach dann wieder zurück damit du es so vorliegen hast wie du es wolltest
ah Ok, daher das Hochkomme ' bei meinen Daten dydx und dann noch mal beim Klammer schlissen also wenn der Befehl fertig ist.
Ich wies nicht wie ich das noch sagen soll aber DANKE
ich habe jetzt noch mal so eine doppelte For mit If abfrage gemacht, kann man bei so was auch den filter anwenden?
ich gehe jetzt das d durch und schaue wo das Ergebnis (immer Positiv) größer als "Steigung" ist, wenn das der Fall ist dann schreibe an die Stelle bei D1 eine 1 hinein.
vorher habe ich D1 schon angelegt und alles mit 0 gefüllt.
sieht dann so aus
Code:
% d>1
Steigung = 0.8;
[Zeilen,Spalten] = size(d); % Spalten 395 Zeilen 2142
d1 = repmat(0, Zeilen, Spalten); % Füllen mit, Zeilen, Spalten % d1 komplet mit 0 füllen for i = 1 : Spalten
for ii = 1 : Zeilen
ifabs(d(ii, i)) > Steigung
d1(ii, i) = 1;

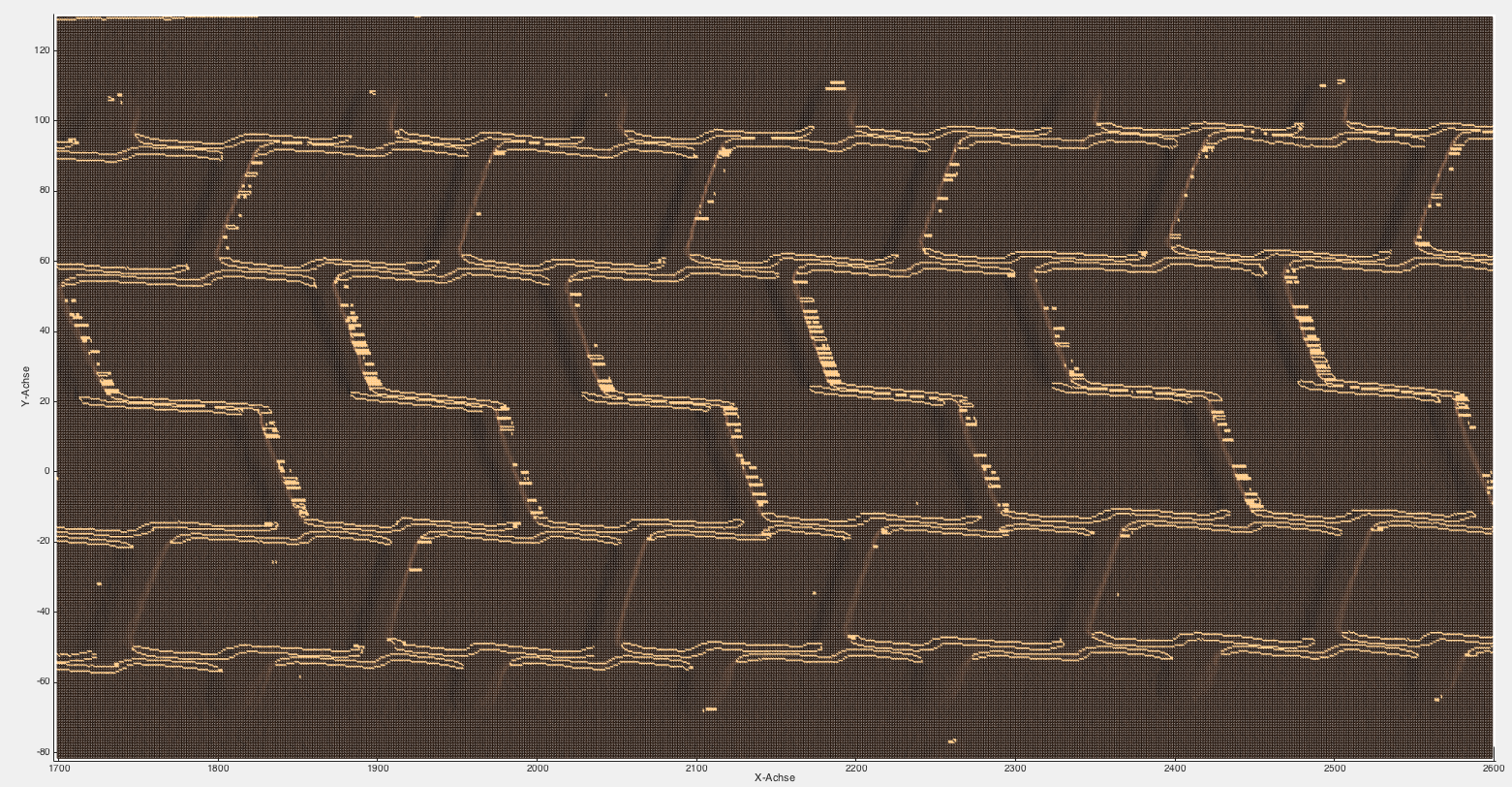

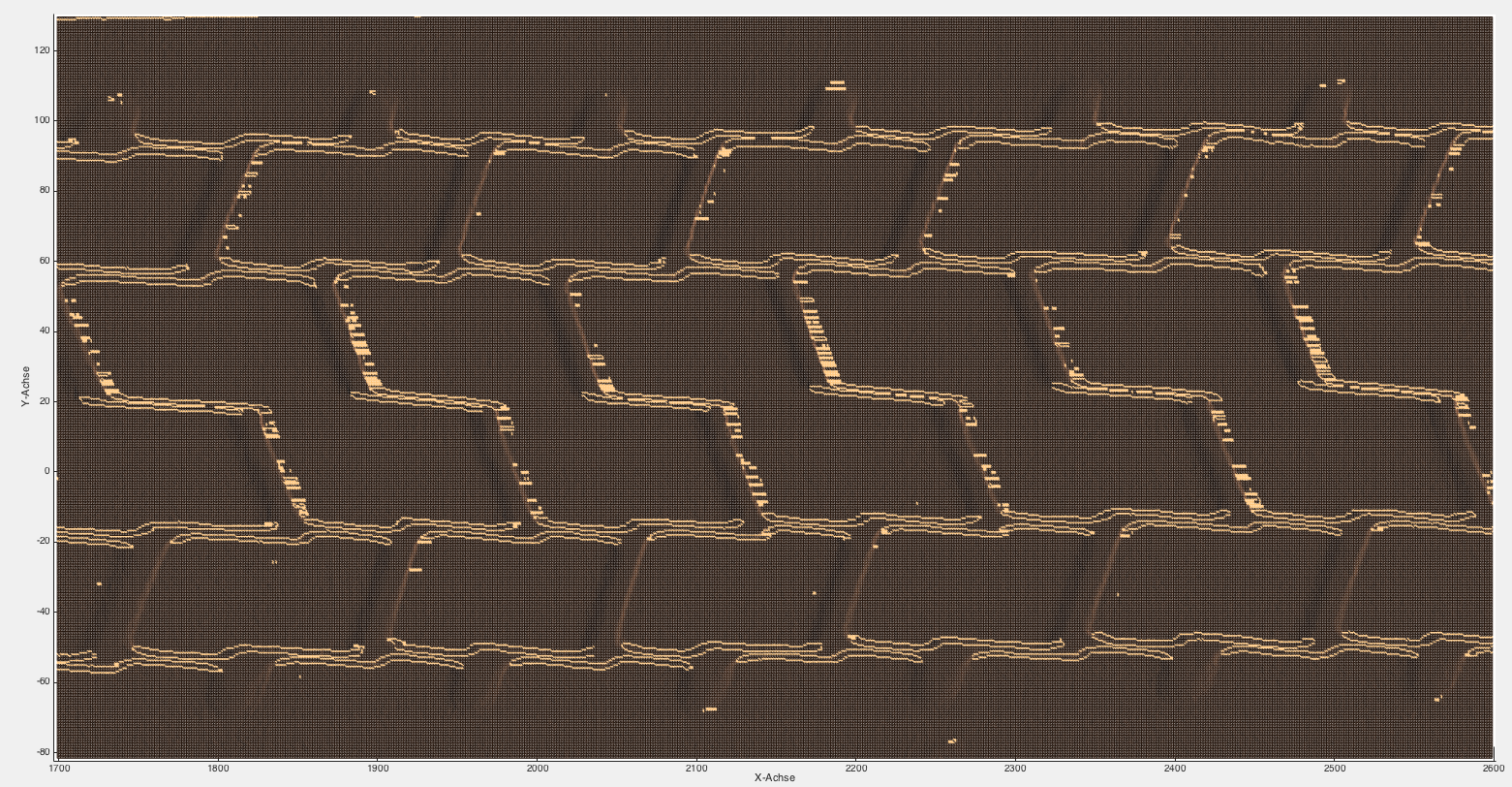

C1(ii, i) = 10; % nur für mich das sind die gefunden Daten die ich Visualisieren lasse. der Farbwert ROT wäre nicht schlecht zu kennen. end end end
daran habe ich noch gar nicht gedacht, Matlab ist extrem schnell finde ich.
wenn ich überlege wie das mit dem Octave war da dauerte ein Bruchteil der Daten
zu laden 20 min bei mir.
Nicht das Laden hat bei dir lange gebraucht sondern das Plotten in der vollen Auflösung (du verwendest in Matlab mittlerweile 1/9 der originalen Auflösung) mit mesh mit einem inoffiziellen GNU Octave binary ohne OpenGL Support auf einem ranzigen MacOS.
daran habe ich noch gar nicht gedacht, Matlab ist extrem schnell finde ich.
wenn ich überlege wie das mit dem Octave war da dauerte ein Bruchteil der Daten
zu laden 20 min bei mir.
Nicht das Laden hat bei dir lange gebraucht sondern das Plotten in der vollen Auflösung (du verwendest in Matlab mittlerweile 1/9 der originalen Auflösung) mit mesh mit einem inoffiziellen GNU Octave binary ohne OpenGL Support auf einem ranzigen MacOS.
Bitte keine falschen Tatsachenbehauptungen.
Bitte entschuldige das sollte nicht abwertend sein.
Jedoch hast du recht das ich ein Octave verwendet habe das so ein Installationspacker schon zusammen gesetzt war.
Und ja du hast auch recht da war war Zwergs Grafit etc.
Das ist nicht mein anliegen hier etwas Falsches zu behaupten oder etwas oder jemanden schlecht zu machen, ganz im gegen teil ich bin dermaßen Froh das Ihr mir helft , alleine hätte ich das nicht geschafft bis hier her.
EDIT: habe es gerade ausprobiert wenn ich wie im Octave den Surf Befehl nehme und alles anzeigen lasse dann habe ich zwar auch schneller die Grafik da und ich kann sie auch schneller Drehen wie in Octave doch das Führe ich mal auf die bei mir fehlende Grafig Installation bei Octave zurück.
