Verfasst am: 30.10.2012, 19:45 Titel:

Hallo,

Code:

function SpecOut=mrsm_example2()%Markov Regime Switching Models in MATLAB

%ts=hist_returns('GLD');
ts=hist_returns('GLD','01012008',datestr(date,'ddmmyyyy'));
returns = ts(:,2);

indep = ones(size(returns)); % A dummy explanatory variable
k = 2; % How many regimes we expect: bull and bear
S = [1 1]; % Both the mean and the volatility differ in bulls and bears

SpecOut = MS_Regress_Fit(returns, indep, k, S);% (Some on-screen outputs are omitted here.)

x=ts(:,1);

subplot(3,1,1);
plot(x,returns);
axis([x(1),x(size(x,1)),-Inf,Inf])
datetick('x','dd/mm/yy')
axis([-Inf,Inf,-Inf,Inf])
legend('Return');

subplot(3,1,2);
plot(x,SpecOut.condStd);
datetick('x','dd/mm/yy')
axis([-Inf,Inf,-Inf,Inf])
legend('Conditional Std');

subplot(3,1,3);
plot(x,SpecOut.smoothProb);
datetick('x','dd/mm/yy')
axis([-Inf,Inf,0,1])
xlabel('Time');
ylabel('Smoothed States Probabilities');
legend('Bull','Bear');

end

Funktion ohne Link?

Obiger Code produziert das gewünschte Ergebnis. Mit einer Ausnahme:

Es wäre wünschenswert einem (x,y)-Datenpunkt, ein Datum visuell zuordnen zu können. Das muss nicht exakt sein, aber die Granularität der x-Achse ist mit den Werten 01/01/10 und 01/01/12 ist definitiv zu grob.

Wie kann ich die Granularität beeinflussen?

Manuell geht das so: In der Grafik -> Edit -> Axes Properties -> Ticks. Hier ist es möglich in der Tabelle Locations | Labels Werte zu ändern / zu löschen bzw. hinzuzufügen. Natürlich möchte ich das nicht jedesmal manuell erledigen!

Hat jemand eine Idee?

Gruß,
Lloyd

vielbesser.fig

Beschreibung:

Download

Dateiname:

vielbesser.fig

Dateigröße:

63.81 KB

Heruntergeladen:

377 mal

Lloyd Blankfein

Themenstarter

Forum-Century


	Beiträge: 149

	Anmeldedatum: 23.02.11

	Wohnort: ---

	Version: ---

Verfasst am: 31.10.2012, 20:12 Titel:

Bin in der Sache nicht weitergekommen.
Falls jemand eine Idee hat, bitte melden!

Danke,
Lloyd

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 02.11.2012, 14:51 Titel:

Hallo Lloyd,

Wenn das Setzen der Ticks per GUI hilft, könntest Du sie doch auch einfach mit dem Befehl "set(AxesH, 'Ticks', ...)" setzen. Beim Konvertieren in DATETICKs gibt es dann einen Flag, der "KeepTicks" oder so ähnlich heißt (siehe Doukumentation). So liesse sich die Anzahl der Ticks automatisch einstellen, falls Du das als "Granularität" bezeichnest.

Bemerkung: Unspezifischen Fachausdrücke wie "Granularität" sind im Forum nicht hilfreich. Man muss zu viel Raten, was sie im jeweiligen Kontext bedeuten.

Gruß, Jan

Lloyd Blankfein

Themenstarter

Forum-Century


	Beiträge: 149

	Anmeldedatum: 23.02.11

	Wohnort: ---

	Version: ---

Verfasst am: 10.11.2012, 17:44 Titel:

Hallo Jan,

leider führt das auch nicht zum gewünschten Ergebnis.
Ich versuche nochmal mein Problem zu verdeutlichen:

Code:

function plainPlot()

load x;
load y;

plot(x,y);
datetick('x','dd/mm/yy');
axis([-Inf,Inf,-Inf,Inf]);

end

Funktion ohne Link?

Obiger code erzeugt plot.fig. Ich möchte aber einen Plot der z_ B. so aussieht: plot_manipuliert.fig

Gruß,
Lloyd

x.zip

Beschreibung:

Download

Dateiname:

x.zip

Dateigröße:

17.19 KB

Heruntergeladen:

327 mal

plot_manipuliert.fig

Beschreibung:

Download

Dateiname:

plot_manipuliert.fig

Dateigröße:

23.22 KB

Heruntergeladen:

347 mal

plot.fig

Beschreibung:

Download

Dateiname:

plot.fig

Dateigröße:

21.18 KB

Heruntergeladen:

332 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 11.11.2012, 03:17 Titel:

Hallo Lloyd,

PNGs sind für Beispiele besser geeignet als FIG Files.
Ich bekomme Fig-File in einem eigenständigen Fenster, während das andere ins Commnd-Window gedocked ist. Meinst Du diesen Unterschied? Falls nicht, verwirren solche Details und ein ScreenShot wäre hilfreicher.

Hast Du nun meinen Ratschlag mit "DATETICK(....'keepticks')" ausprobiert?

Gruß, Jan

Lloyd Blankfein

Themenstarter

Forum-Century


	Beiträge: 149

	Anmeldedatum: 23.02.11

	Wohnort: ---

	Version: ---

Verfasst am: 12.11.2012, 12:53 Titel:

Hallo Jan,

ja ich habe DATETICK(....'keepticks') getestet:

Code:

load x;
load y;

plot(x,y);
datetick('x','mmmyy','keepticks');
axis([-Inf,Inf,-Inf,Inf]);

Funktion ohne Link?

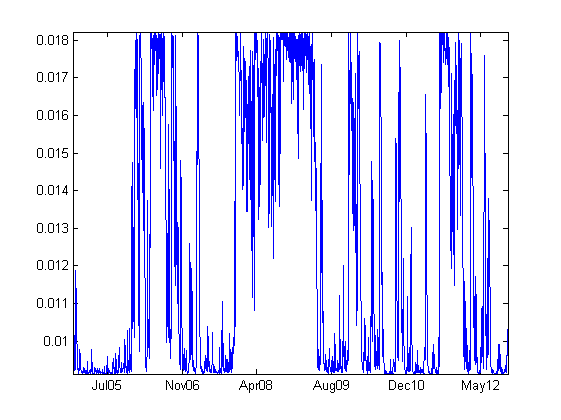

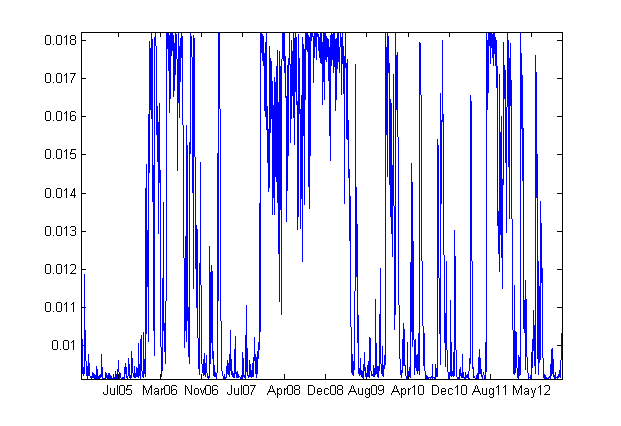

plot.png ist das Ergebnis. Ich möchte aber einen Plot der plot_manipuliert.png ähnelt.

Gruß,
Lloyd

Lloyd Blankfein

Themenstarter

Forum-Century


	Beiträge: 149

	Anmeldedatum: 23.02.11

	Wohnort: ---

	Version: ---

Verfasst am: 12.11.2012, 14:53 Titel:

Anbei noch die png-files.


Beschreibung:

Download

Dateiname:


Dateigröße:

5.67 KB

Heruntergeladen:

514 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

5.21 KB

Heruntergeladen:

533 mal
