Balkendiagramm mit zwei x Achsen. Unten nach oben/umgekehrt

WICHTIG: Der Betrieb von goMatlab.de wird privat finanziert fortgesetzt. - Mehr Infos...

Partner:

Forum

Option

[Erweitert]

• Diese Seite per Mail weiterempfehlen

Gehe zu:

MatzeMatze

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 15.10.13

	Wohnort: ---

	Version: ---

Verfasst am: 15.10.2013, 14:56 Titel: Balkendiagramm mit zwei x Achsen. Unten nach oben/umgekehrt

Hallo zusammen und danke schon mal für jeden ausgeführten Denkprozess.

Zu meinem Problem:
Ich habe zwei Matrizen, die ich in einem Balkendiagramm darstellen möchte. Nun ist nur die Sache, dass die eine Matrix ganz normal auf der unteren x-Achse aufgetragen werden soll und die andere Matrix auf einer zweiten oberen -aber von oben nach unten "hängend" aufgetragen werden soll.

Ein schwacher Versuch (aber mein Möglichstes):

load E %Vektor 1
load X %Vektor 2

bar(E);
set(gca,'YDir','reverse');
hold on;
bar(X);
set(gca,'YDir','reverse');
hold off;

Durch die hold-Funktion bekommen ich zwar beide Matrizen überlappt, jedoch hängen beide von oben runter. Habt ihr ne Idee?

Vielen Dank für jede Hilfe!!!

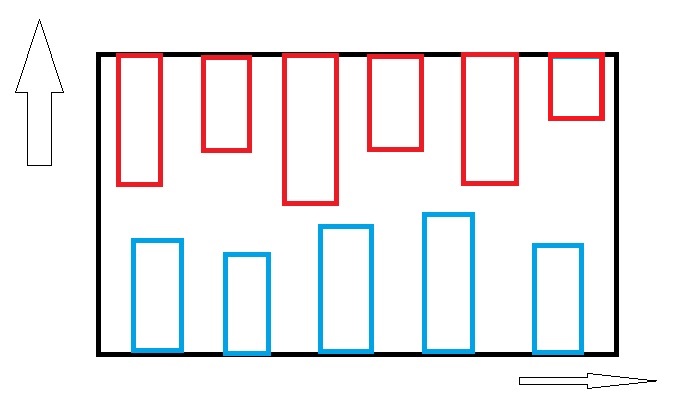

PS: Damit man sich das ein bisschen vorstellen kann, ist im Anhang eine kleine Skizze. Wie die Formatierung ist, ist zuerst mal völlig schnuppe.

Kleines Beispiel.jpg

Beschreibung:

Download

Dateiname:

Kleines Beispiel.jpg

Dateigröße:

36.83 KB

Heruntergeladen:

639 mal

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 15.10.2013, 15:55 Titel:

Hallo

Ich denke, da wäre einfacher die Werte anzupassen.
oder du musst 2 Axes nutzen.

mit 2 Axes sollte so gehen

Code:

E = randi(50,1,100)
X = randi(50,1,100)

uax =axes('Position',[0.09 0.09 0.82 0.41])
oax =axes('Position',[0.09 0.5 0.82 0.41])

bar(oax, E);
bar(uax, X);
set(oax,'XTick',[],'YDir','reverse')

Funktion ohne Link?

mit Werten denke ich so:

Code:

E = randi(50,1,100)
X = randi(50,1,100)

E = E * -1

bar([X; E]','BaseValue',0)

Funktion ohne Link?

MatzeMatze

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 15.10.13

	Wohnort: ---

	Version: ---

Verfasst am: 15.10.2013, 21:12 Titel:

Das ist schon mal fantastisch! Eins hab ich noch. Wie schaffe ich es, dass nur eine y-Skalierung angebracht ist?

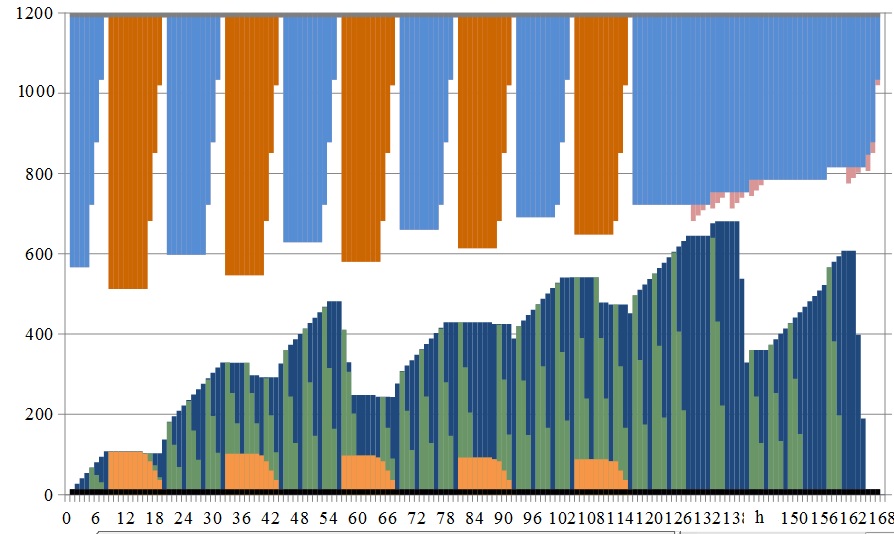

So wie im besseren Beispiel jetzt?

Kleines Beispiel.jpg

Beschreibung:

Download

Dateiname:

Kleines Beispiel.jpg

Dateigröße:

126.95 KB

Heruntergeladen:

632 mal

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 17.10.2013, 12:35 Titel:

Hallo

da musst manuell die Ticks auf Y Seite anpassen, so:
Hier beachten, dass die Ticksrichtung von oberen Axes umgekehrt sei.

Code:

E = randi(50,1,100)
X = randi(50,1,100)

uax =axes('Position',[0.09 0.09 0.82 0.41])
oax =axes('Position',[0.09 0.5 0.82 0.41])

bar(oax, E);
bar(uax, X);
set(oax,'XTick',[],'YDir','reverse')

set(oax, 'YTick', [0:10:40])
yticks = 100:-10:60;
yticks = sprintf('%d\n',yticks)
yticks = regexp(yticks,'\n','split');

set(oax, 'YTickLabel', yticks(1:end-1) )

Funktion ohne Link?

MatzeMatze

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 15.10.13

	Wohnort: ---

	Version: ---

Verfasst am: 24.10.2013, 13:29 Titel:

Spitze! Dank dir!!!


Einstellungen und Berechtigungen
Beiträge der letzten Zeit anzeigen:	Du kannst Beiträge in dieses Forum schreiben. Du kannst auf Beiträge in diesem Forum antworten. Du kannst deine Beiträge in diesem Forum nicht bearbeiten. Du kannst deine Beiträge in diesem Forum nicht löschen. Du kannst an Umfragen in diesem Forum nicht mitmachen. Du kannst Dateien in diesem Forum posten Du kannst Dateien in diesem Forum herunterladen

Impressum | Nutzungsbedingungen | Datenschutz | FAQ |

RSS

Hosted by:

Copyright © 2007 - 2025 goMatlab.de | Dies ist keine offizielle Website der Firma The Mathworks

MATLAB, Simulink, Stateflow, Handle Graphics, Real-Time Workshop, SimBiology, SimHydraulics, SimEvents, and xPC TargetBox are registered trademarks and The MathWorks, the L-shaped membrane logo, and Embedded MATLAB are trademarks of The MathWorks, Inc.
