Colorbar - Genaue Positionierung

VladTepes

Forum-Anfänger


	Beiträge: 24

	Anmeldedatum: 04.02.13

	Wohnort: ---

	Version: ---

Verfasst am: 04.02.2013, 12:01 Titel: Colorbar - Genaue Positionierung

Hallo Leute,
arbeite schon seit einiger Zeit mit Matlab, aber jetzt zum ersten Mal mit einer colorbar.
Möchte diese genau Positionieren da diese eine Beschriftung überlappt. Question

Ich habe gelesen

Code:

colorbar('location','Eastoutside')

Funktion ohne Link?

soll helfen.

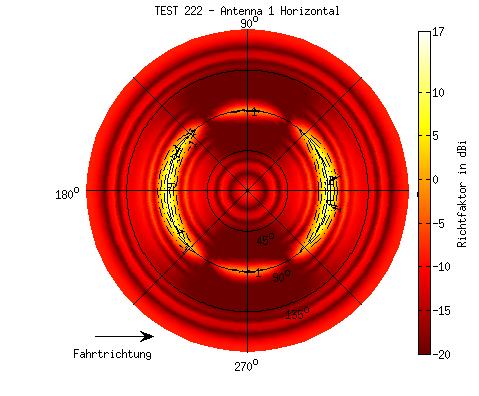

Das Problem ist aber, dass es zwar nicht das Diagramm überlappt, jedoch aber dessen Beschriftung bei " 0° "

Bilder sagen mehr als Worte Very Happy

Rechts von Diagramm sieht man noch einen kleinen Teil von der " 0° "

Bin für alle Tipps dankbar Smile


Beschreibung:

Download

Dateiname:


Dateigröße:

30.39 KB

Heruntergeladen:

972 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 04.02.2013, 12:33 Titel: Re: Colorbar - Genaue Positionierung

Hallo VladTepes,

Du kannst also entweder das AXES-Objekt, welches die Grafik enthält, oder das AXES Objekt, welches die ColorBar enthält verschieben, oder natürlich beide.

Code:

DataAxesH = axes;
plot(rand(1,10));
ColorBarAxesH = colorbar;
pause(1);
pos = get(DataAxesH, 'Position');
set(DataAxesH, 'Position', pos + [-0.03, 0, 0, 0]);
pause(1);
pos = get(ColorBarAxesH , 'Position');
set(ColorBarAxesH , 'Position', pos + [0.03, 0, 0, 0]);

Funktion ohne Link?

Gruß, Jan

VladTepes

Themenstarter

Forum-Anfänger


	Beiträge: 24

	Anmeldedatum: 04.02.13

	Wohnort: ---

	Version: ---

Verfasst am: 04.02.2013, 13:19 Titel:

Danke erstmal für die schnelle Antwort !

Super das hat funktioniert ! Es ist so einfach wenn man die richtigen Befehle kennt Very Happy

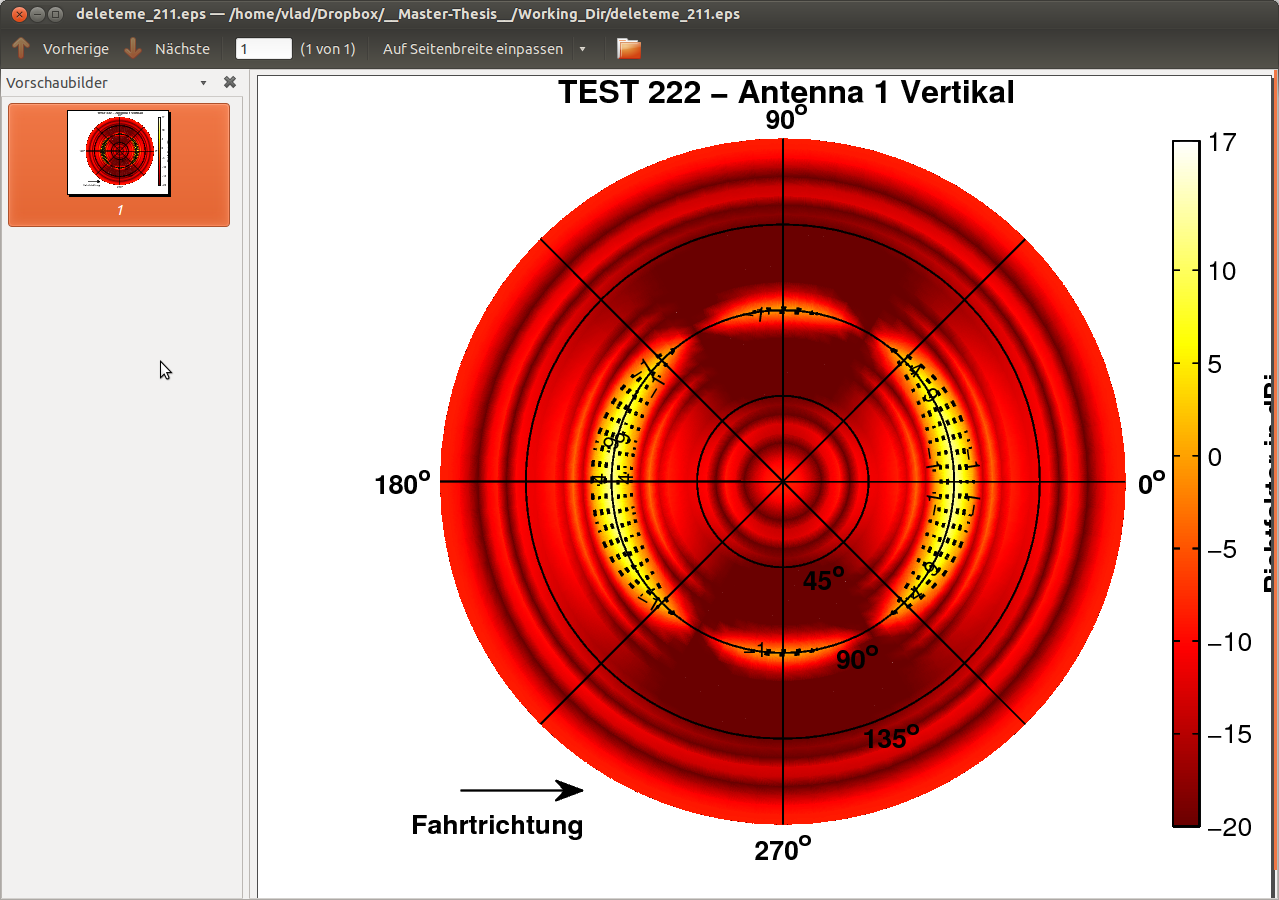

Jetzt gibt es ein kleines Folgeproblem: Das Diagramm guckt rechts über den Rand, und links ist noch ganz viel Platz.
Gibt es eine Möglichkeit, das gesamte Diagramm mit Colorbar, Titel, und Pfeil ("Fahrtrichtung").... nach links zu verschieben ?


Beschreibung:

Download

Dateiname:


Dateigröße:

294.83 KB

Heruntergeladen:

922 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 04.02.2013, 20:56 Titel:

Hallo VladTepes,

Du hast nun gesehen, wie man die Position verändern kann. Die [1 x 4] Vektoren, die bei der Eiegenschaft "Position" angegeben werden, bedeuten:
[Links, Unten, Breite, Höhe]
Damit kannst Du die Position vollständig selbst festlegen.

Gruß, Jan

VladTepes

Themenstarter

Forum-Anfänger


	Beiträge: 24

	Anmeldedatum: 04.02.13

	Wohnort: ---

	Version: ---

Verfasst am: 05.02.2013, 10:06 Titel: Exportieren als EPS Vektorgrafik

OK, das hatte ich mir schon fast gedacht, dass man nicht alle Einzelteile auf einmal verschieben kann.

Das Problem hat sich heut morgen von alleine gelöst Very Happy

Ich exportiere die Dateien als .eps Vektorgrafiken

Dabei ist dann der ganze Ihnalt auf dem Bild !

Danke für die Tipps
