Verfasst am: 15.07.2016, 13:14 Titel: 2 Polynome in XY-Datensatz finden und Drehmatrix bestimmen

Hallo,
ich habe Eingangsdaten die vergleichbar mit denen sind, wie sie in Bild 1 dargestellt sind. Da ich die richtigen Daten noch nicht habe wollte ich mich schon mal im Vorfeld vorbereiten. Durch Kantendetektion bekomme ich schon mal die Konturen als XY-Datensatz.

Ich möchte jetzt durch die 2 gekrümmten Linien jeweils ein Polynom mir bestimmen lassen um zum einen den kürzesten Abstand bestimmen zu lassen und zum anderen mir eine Drehmatrix generieren zu lassen, sodass ich die Daten auf eine Ideale Probeansicht mappen kann.

mein bisheriger Programmcode:

Code:

clear
I = imread('img\Test_KantenDetek_4.png');
I = im2bw(I);
figure; imshow(I);
%% Filt data
[b,a] = butter(3,.06);%Butterworth-Filter generieren
Idouble = double(I);
Ifilt = filter(b,a,Idouble);
[ Ifilt ] = Schwellenwert( Ifilt );
%% edge detection SOBEL

[~,treshold] = edge(Ifilt,'Sobel');
fudgeFac = 0.9;
BW = edge(Ifilt,'Sobel',fudgeFac * treshold);
imshow(BW);

%% Weitere BW Verarbeitung

se90 = strel('line', 3, 90);
se0 = strel('line', 3, 0);

BWsdil = imdilate(BW, [se90 se0]);
imshow(BWsdil)

%% Fill holes
% BWsFill = imfill(BWsdil,'holes');
% imshow(BWsFill);
%%
BWnobord = imclearborder(BWsdil, 1);
imshow(BWnobord)
%% Find ones
A = BWnobord;
[Row,Col] = find(A);
figure;
plot(Row,Col,'r.');
title('Punkte in XY-Ebene');

Funktion ohne Link?

Danke im Voraus


Beschreibung:

gewünschte Ansicht

Download

Dateiname:


Dateigröße:

1.04 MB

Heruntergeladen:

304 mal


Beschreibung:

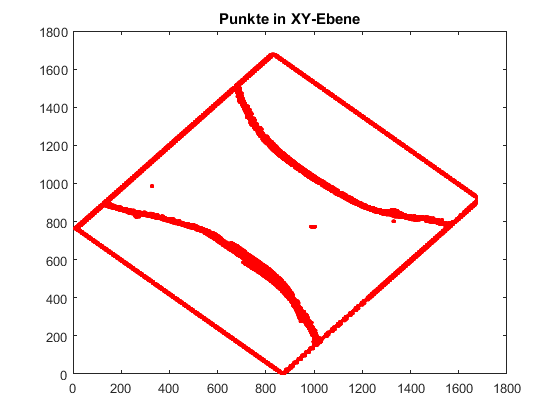

xy-Datensatz

Download

Dateiname:


Dateigröße:

21.8 KB

Heruntergeladen:

315 mal


Beschreibung:

Eingangsdaten

Download

Dateiname:


Dateigröße:

1.17 MB

Heruntergeladen:

301 mal
