2D Matrix - Eebnisse spaltenweise in Matrix ablegen


Arbeiter

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.04.2012, 14:22     Titel: 2D Matrix - Eebnisse spaltenweise in Matrix ablegen
  Antworten mit Zitat
Hallo,

ich möchte in einer Matrix nach jeder neuen Berechnung die Daten in die Matrix ablegen. Nach jeder Messung erhalte ich insgesamt 128 Werte. Diese Werte möchte ich jeweils in eine Spalte ablegen.
Im Anschluss soll die Matrix grafisch geplottet werden.

Für jede Hilfe bin ich sehr dankbar.


Arbeiter

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.04.2012, 14:33     Titel:
  Antworten mit Zitat
Nach jeder Berechnung erhalte ich einen 1D Vektor. Diesen 1D Vektor soll in eine Matrix abgelegt werden. Nach einer weiteren Berechnung soll der 1D Vektor in der Matrix abgelegt werden.
Nach 20 Berechnungen soll dann die Matrix 20 * 128 Elemente erhalten.

soad
Forum-Century

Forum-Century

Beiträge: 150
Anmeldedatum: 10.11.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.04.2012, 16:25     Titel:
  Antworten mit Zitat
Hi,

z.B. so:
Code:
m = zeros(128, 20);
for i = 1:20
    m(:,i) = rand(128,1);
end
Private Nachricht senden Benutzer-Profile anzeigen

Arbeiter

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.04.2012, 18:55     Titel:
  Antworten mit Zitat
Vielen Dank für den Matlab-Code. Eines bereitet mir noch Probleme.

Ich habe zum Beispiel eine 2D-Matrix, die ich nun grafisch darstellen möchten. Jede Spalte von der 2D-Matrix soll in dem gleichen Plot grafisch dargestellt werden. Auf der Y-Achse sollen die Amplitudenwerte und auf der X-Achse ist die Spaltennummer sichtbar gemacht werden. Wie kann man sowas in Matlab realisieren ?

soad
Forum-Century

Forum-Century

Beiträge: 150
Anmeldedatum: 10.11.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.04.2012, 22:00     Titel:
  Antworten mit Zitat
Bin mir nicht sicher, ob ich dich richtig verstanden habe, aber vielleicht so in der Art:

Code:

figure;
hold on;
cm = lines(size(m,2));  % color map
arrayfun(@(i) plot(i, m(:,i), '+', 'Color', cm(i,:)), 1:size(m,2));
Private Nachricht senden Benutzer-Profile anzeigen

Arbeiter

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.04.2012, 08:12     Titel:
  Antworten mit Zitat
Erstmal vielen Dank.

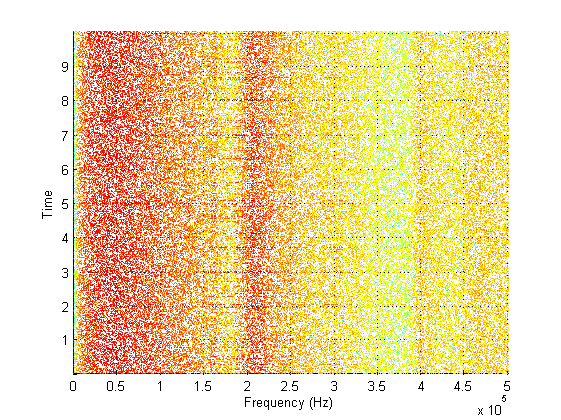

Das ist nicht ganz wonach ich gesucht habe. Im Anhang befindet sich eine Grafik. So ungefähr sollte der Plot aussehen. Mit welchem Befehl kann man sowas in Matlab realisieren.

 Beschreibung:

Download
 Dateiname:  2d.png
 Dateigröße:  107.14 KB
 Heruntergeladen:  319 mal

soad
Forum-Century

Forum-Century

Beiträge: 150
Anmeldedatum: 10.11.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.04.2012, 09:55     Titel:
  Antworten mit Zitat
Mir ist immer noch nicht ganz klar, wie dein Plot aussehen sollte. Wenn die x-Achse die Spaltennummern zeigen soll, dann gibt es ja nur diskrete Werte bei 1,2,3,usw. und du erhältst keinen "dichten" Plot wie im Anhang...?
Private Nachricht senden Benutzer-Profile anzeigen
