Verfasst am: 30.08.2019, 09:47
Titel: 2D Matrix Verschiebung - später zu 3D Körper
Code:
kx = -35:0.1:5;
ky = -5:0.1:65;
[X,Y] = meshgrid(kx,ky);
a = 90:0.5:95; %E-Strahlung Abstand von 90 - 95 cm
xa=(95*(x+1))/100; %Berechnung der Divergenz für jeden Punkt x und y und wir dann in xa und ya gespeichert mit z.B. 95 cm
ya=(95 * (y+1))/100;
ina = inpolygon(X,Y,xa,ya); %Speicherung der Matritzen in "ina" - eine 2D Ebene entsteht.

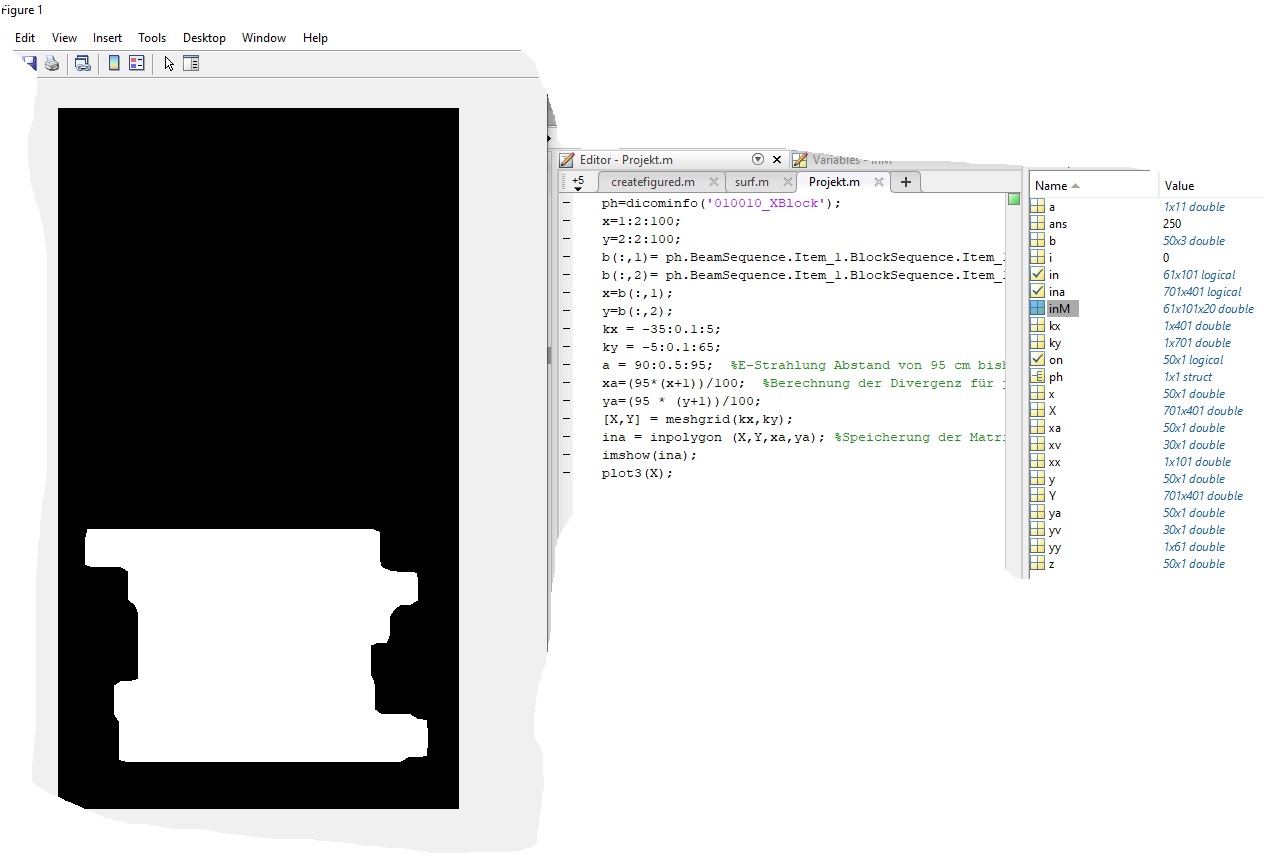

imshow(ina);
Mein Problem ist, dass meine Matrix von X, Y und ina (701x401) groß ist und ich möchte ja gerne das es in 3D ausgegeben wird mit dem Abstand 95 cm oder 93 cm oder 90 cm. Die Datei ist normalerweise so gespeichert das es 100 cm sind. Wie kann ich das am besten machen ?
Meine neue Matrix ist (61x101x20) groß und ist dann somit ein "Würfel" also 3D und kann dann auch später für mein 3D Drucker, die Informationen übernehmen
mit dem Code und dem Befehl das ich das in stl konvertiere, funktioniert.
make_STL_of_Array('test.stl',bin,0.1,0.1,0.1);
Nur das Problem ist, das ich den Körper nicht mit Ecken und Kanten haben will und ich den Körper glätten bzw. verfeinern will.

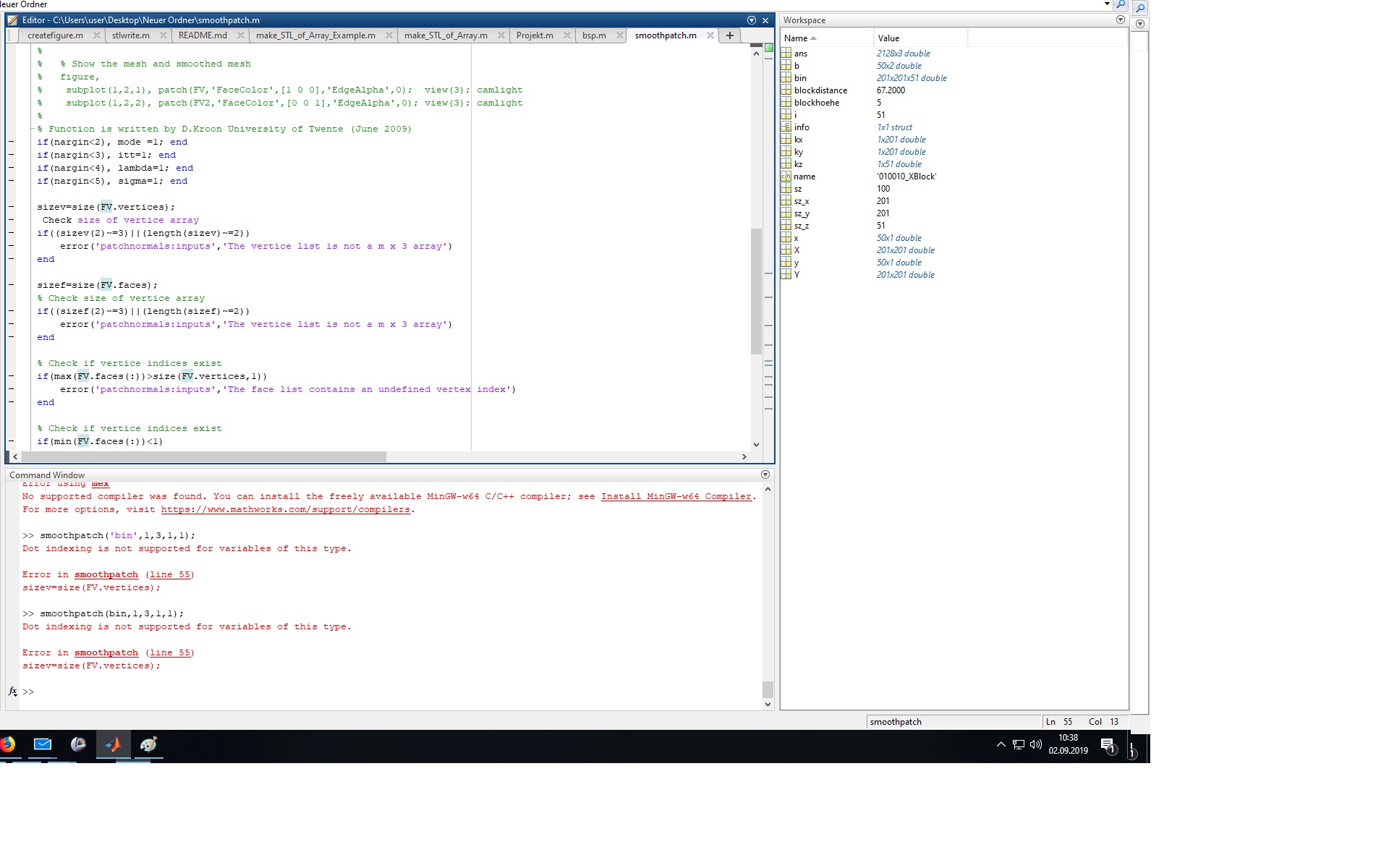

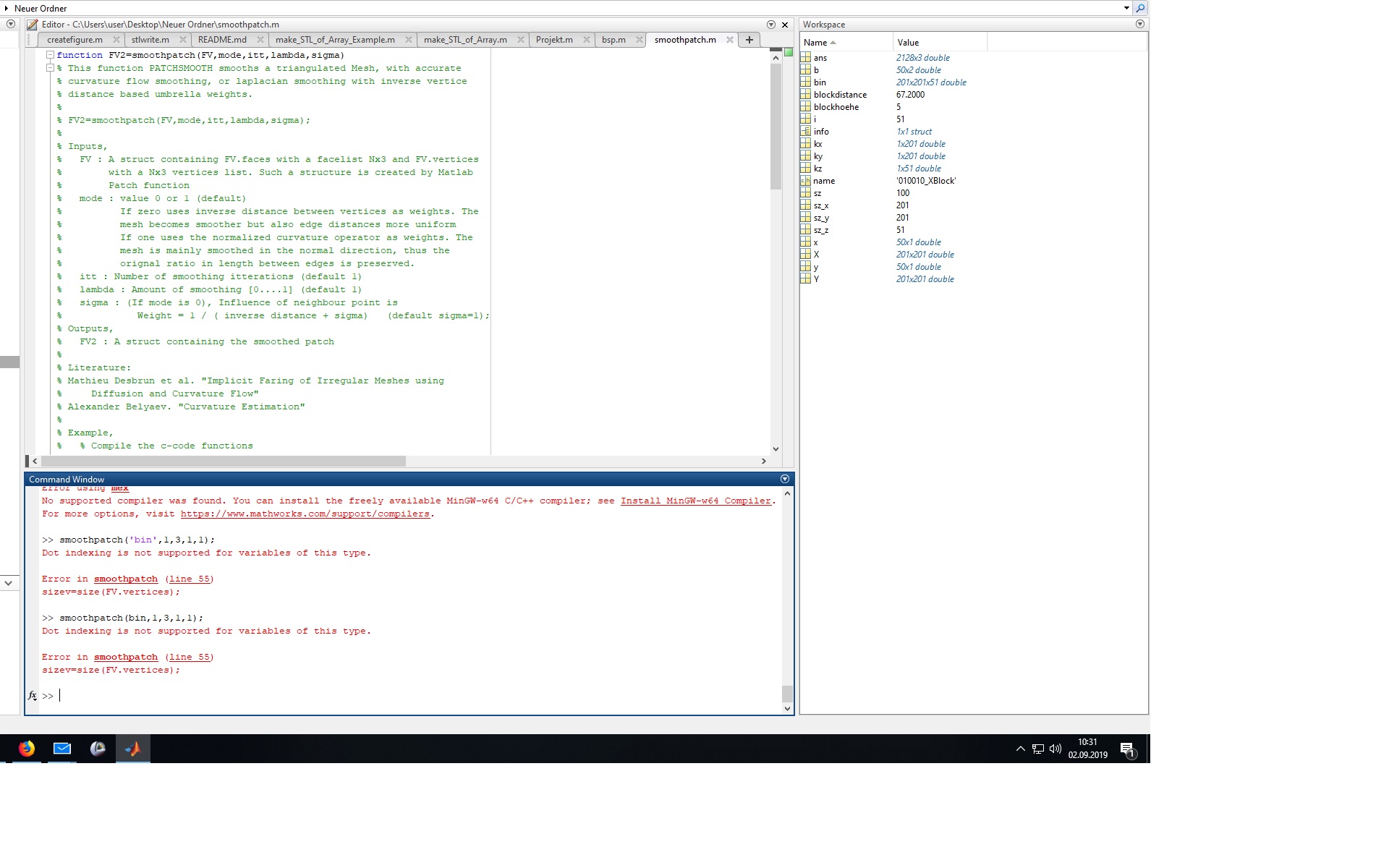

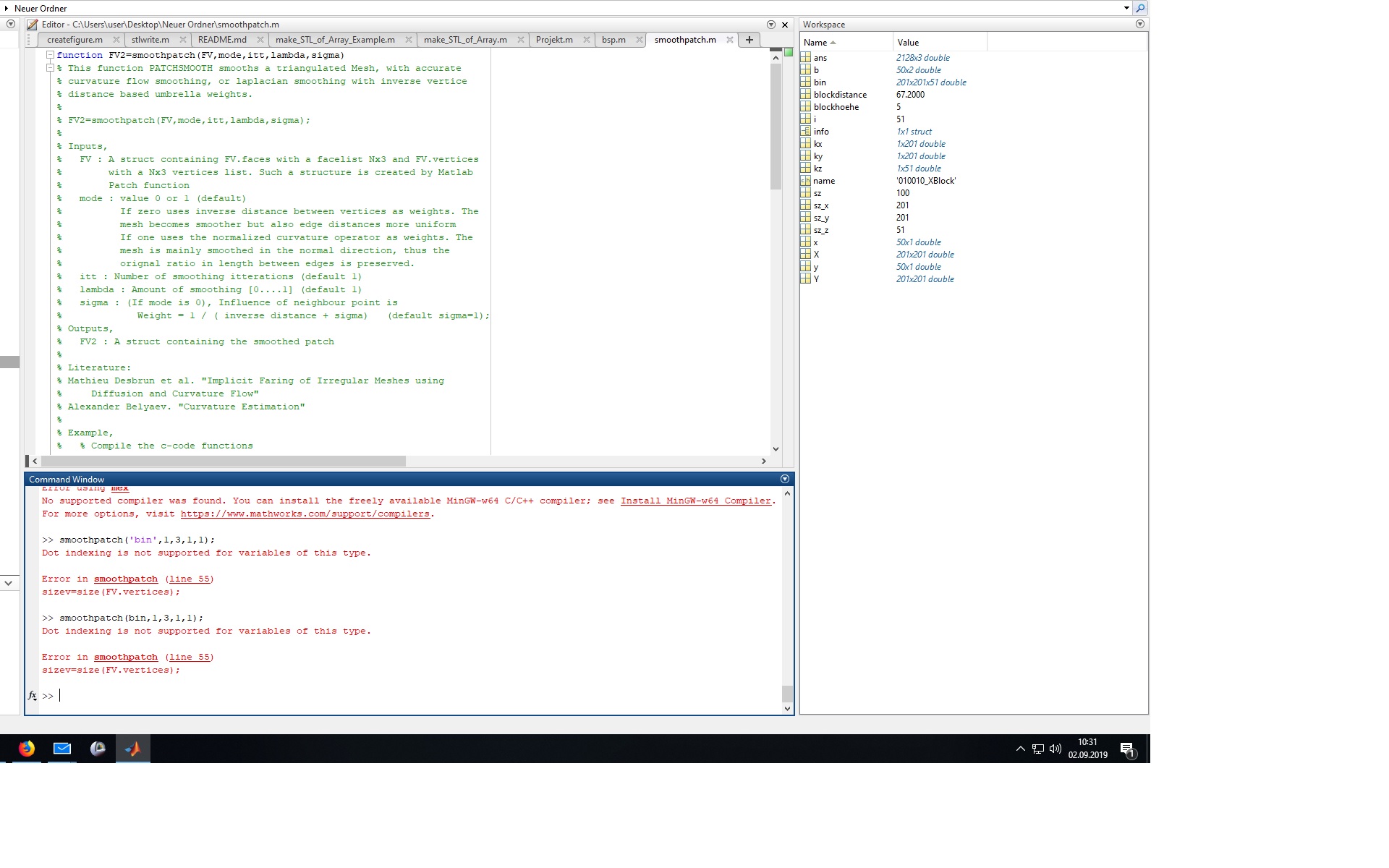

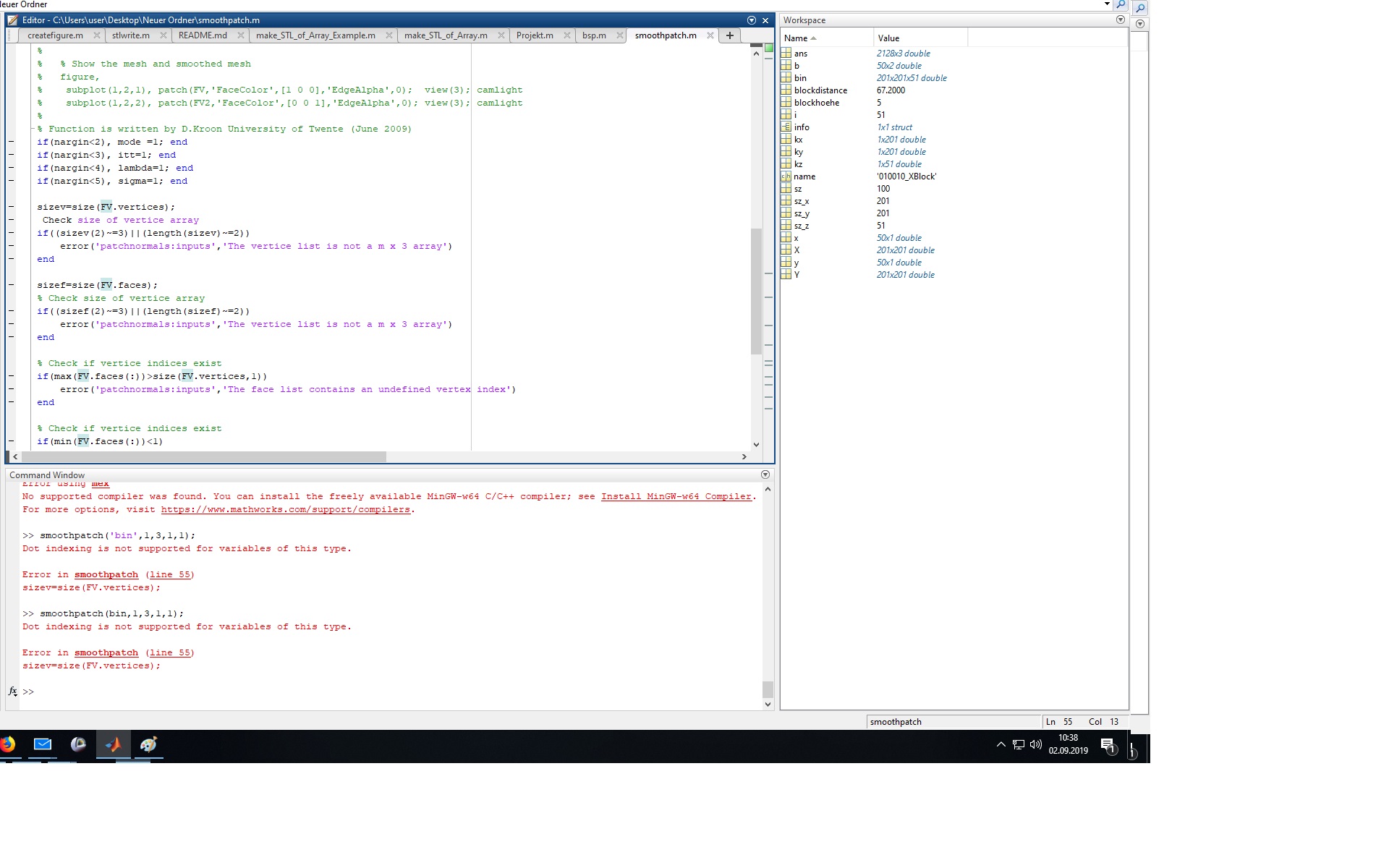

Ich habe smoothpatch angewendet, aber es funktioniert nicht so ganz.
info=dicominfo(name);
sz=size(info.BeamSequence.Item_1.BlockSequence.Item_1.BlockData,1);
b(:,1)=info.BeamSequence.Item_1.BlockSequence.Item_1.BlockData(1:2:sz)/10;
b(:,2)=info.BeamSequence.Item_1.BlockSequence.Item_1.BlockData(2:2:sz)/10;
kx = -10:.1:10;
ky = -10:.1:10;
kz = blockdistance:-0.1:blockdistance-blockhoehe;
sz_x=size(kx,2);
sz_y=size(ky,2);
sz_z=size(kz,2);
bin=nan(sz_y,sz_x,sz_z);
[X,Y] = meshgrid(kx,ky);
for i=1:sz_z
x=kz(i)*b(:,1)/100;
y=kz(i)*b(:,2)/100;
bin(:,:,i)=inpolygon (X,Y,x,y);
end
copyfile(fullfile(matlabroot,'extern','examples','mex','explore.c'),'.','f')
mex -setup
mex smoothpatch_curvature_double.c -v
mex smoothpatch_inversedistance_double.c -v
mex vertex_neighbours_double.c -v
bin = squeeze(bin);
load MRI
bin = isosurface(bin(:,:,);
bin=smoothpatch(bin,1,80,0.2,1);
for i = 1:1
patch (bin,'facecolor',[1 1 1 ]);
[bin] = refinepatch(bin);
end

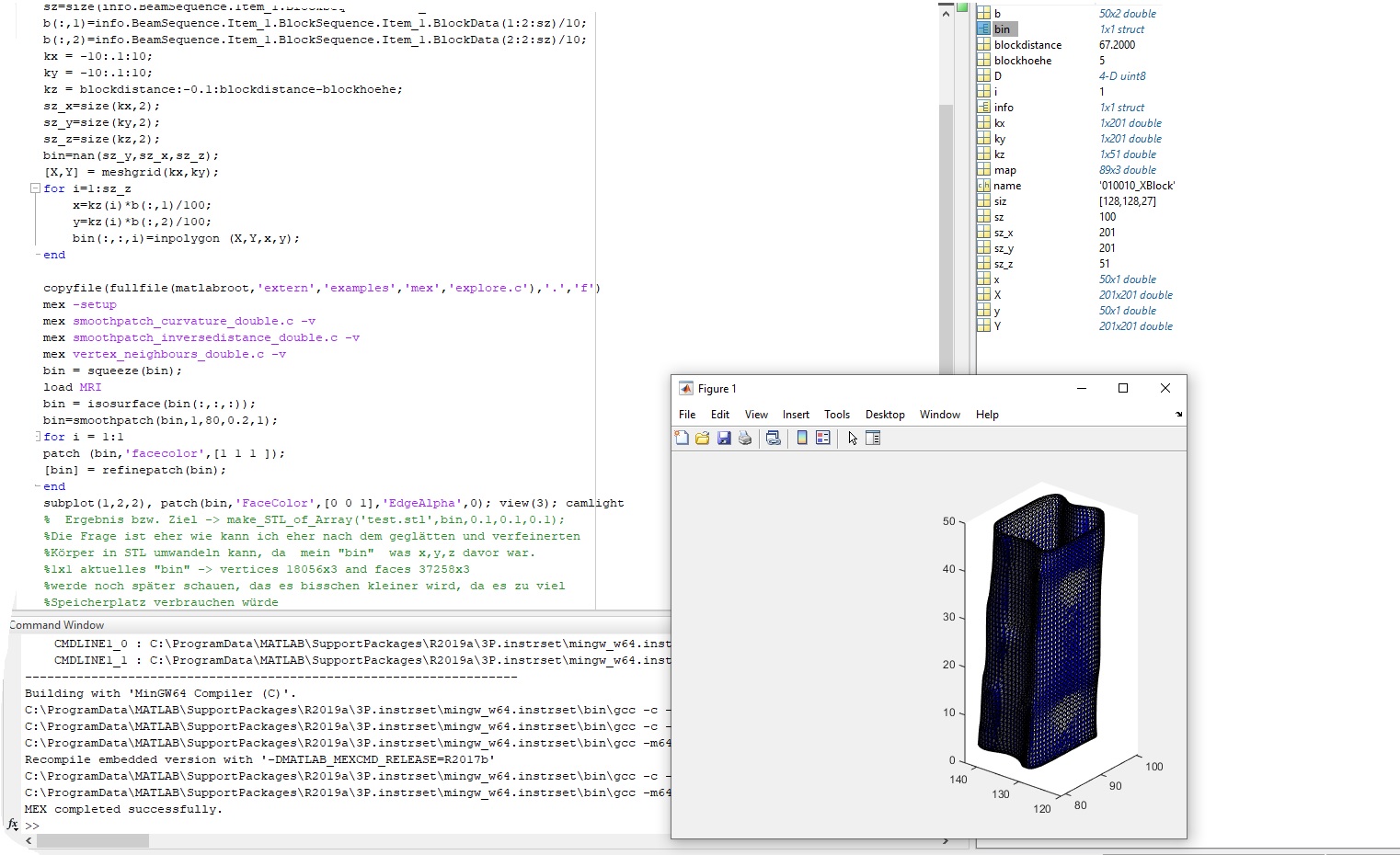

subplot(1,2,2), patch(bin,'FaceColor',[0 0 1],'EdgeAlpha',0); view(3); camlight

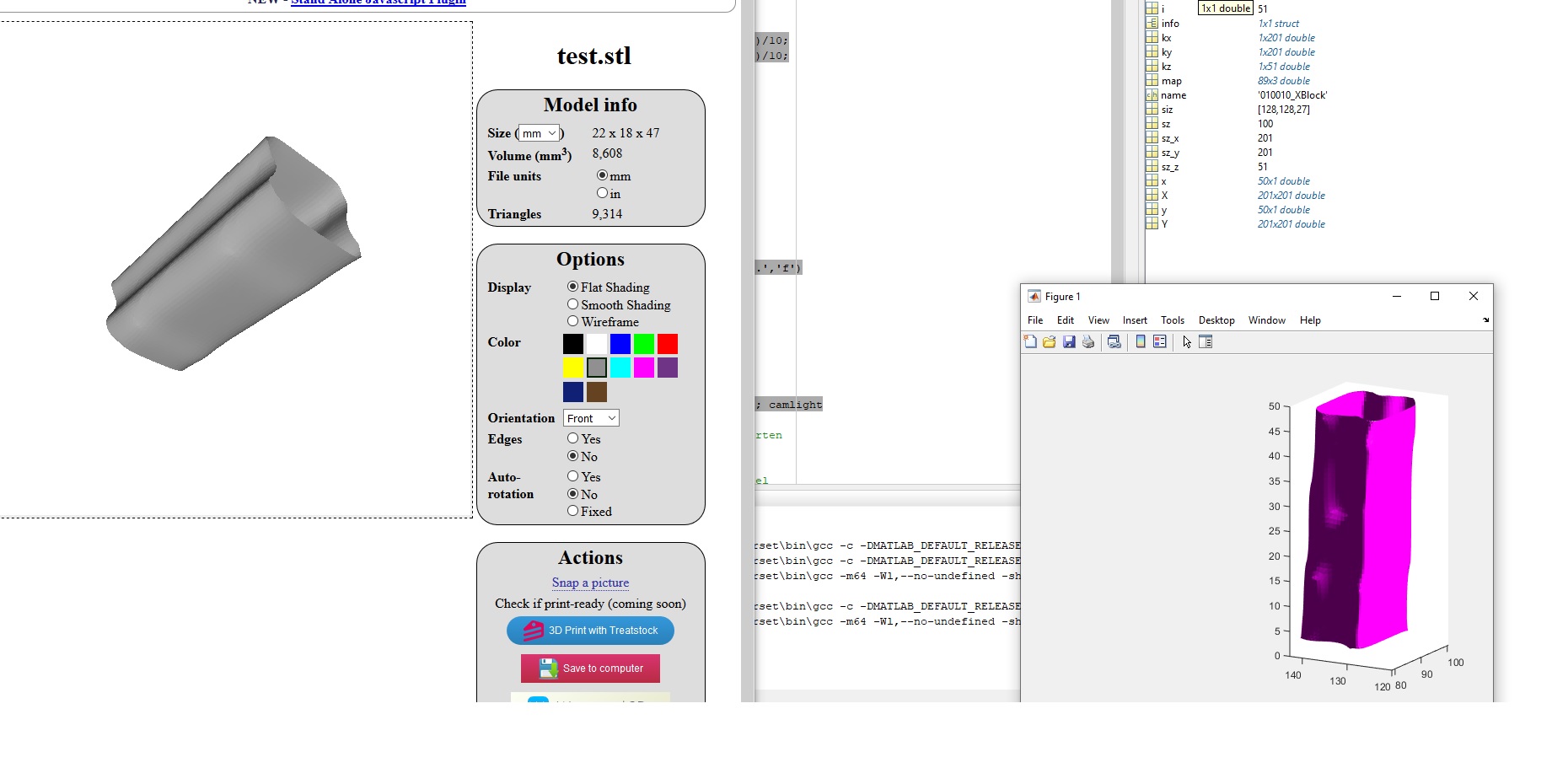

% Ergebnis bzw. Ziel -> make_STL_of_Array('test.stl',bin,0.1,0.1,0.1);
%Die Frage ist eher wie kann ich eher nach dem geglätten und verfeinerten
%Körper in STL umwandeln kann, da mein "bin" was x,y,z davor war.
%1x1 aktuelles "bin" -> vertices 18056x3 and faces 37258x3
%werde noch später schauen, das es bisschen kleiner wird, da es zu viel
%Speicherplatz verbrauchen würde
habs jetzt bisschen anders gemacht, aber es funktioniert jetzt erstmal.
Mache jetzt wenn dann Detail-Arbeit und versuche dann später noch, das es für jede Datei funktioniert
