Verfasst am: 29.11.2016, 14:59 Titel: 2D PLOT mit X-Y Vektoren aus 2-Spalten Matrix

Hallo zusammen,

erst seit kurzem arbeite ich mit MatLab und bin nun an einer Stelle angelangt wo ich Hilfe benötige.

Ich habe eine Matrix mit zwei Spalten (erste Spalte = x Komponente des Vektors; zweite Spalte = y Komponente des Vektors), folgend mal der Code:

Code:

% Größe der Berechnungsdomain
X_max = 200;
Y_max = 50;

X = [];
Y = [];

%X-Kompo. des Vectors -> ones(imax,jmax)
%Y-Kompo. des Vectors -> ones(imax,jmax)
A = [ones(imax,jmax);ones(imax,jmax)];

% Hier lese ich die Daten aus einem File ein
fin = fopen('example.dat','r');
c = 1;
while (~feof(fin))
L = fgetl(fin);
Zahlen = sscanf(L,'%f %f');
X=[X; Zahlen(1)];
Y=[Y; Zahlen(2)];
A = [X,Y];
c+1;
end

% Ausgabe der Matrix auf der Befehlszeile:
%========================== Ausschnitt von der Matrix
A =
-0.942433 0.000000
1.000000 -0.057577
1.000000 -0.033123
1.000000 -0.017691
1.000000 -0.009805
1.000000 -0.005210
1.000000 -0.002116
1.000000 0.000165
1.000000 0.001934
1.000000 0.003327
1.000000 0.004402
1.000000 0.005179
.......
%========================== Ende Ausschnitt

Funktion ohne Link?

Nun besteht mein Problem darin die Daten korrekt plotten zu lassen. Ich wollte das mit quiver machen, jedoch erhalte ich hier nun unsinnige ausgaben.

Code:

quiver(A(1,: ),A(2,: ),1);

Funktion ohne Link?

Warum? Wo liegt mein BUG???

Kann mir hier jemanden weiterhelfen?

[EDITED, Jan, Bitte Code-Umgebung verwenden - Danke!]
_________________

Ich habe diese Frage in keinem anderen Form gestellt!!!

Danke im Voraus für Eure Bemühunge.

Viele Grüße
NEULING

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 29.11.2016, 15:54 Titel: Re: 2D PLOT mit X-Y Vektoren aus 2-Spalten Matrix

Hallo ANNO_NEW,

Zunächst ein paar Kommentar zum Code:

Code:

% Diese pre-allocation bringt nichts, da Du A später überschreibst,
% statt Werte darin einzutragen:
A = [ones(imax,jmax);ones(imax,jmax)];

% Hier lese ich die Daten aus einem File ein
fin = fopen('example.dat','r');
if fin == -1 % IMMER testen!
error('Cannot open file: %s', 'example.dat');
end

& Ohne Schleife:
A = fscanf(fin, '%f %f', [2, inf]);
fclose(fin);

Funktion ohne Link?

Zitat:

Ich wollte das mit quiver machen, jedoch erhalte ich hier nun unsinnige ausgaben.

Dieses Detail kann man als Leser nun nicht erraten: Welche Ausgaben erhältst Du und was bezeichnest Du daran als "unsinnig"? Wieso glaubst Du, dass der Code einen Bug hat?

Gruß, Jan

ANNO_NEW

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 28.11.16

	Wohnort: ---

	Version: ---

Verfasst am: 29.11.2016, 22:34 Titel:

Herzlichen Dank für die schnelle Antwort Jan.

Dein Code für das Daten einlesen ist viel kompakter als meiner, danke hierfür.

Warum ich glaube das mein Code in MatLab noch nicht richtig funktioniert:

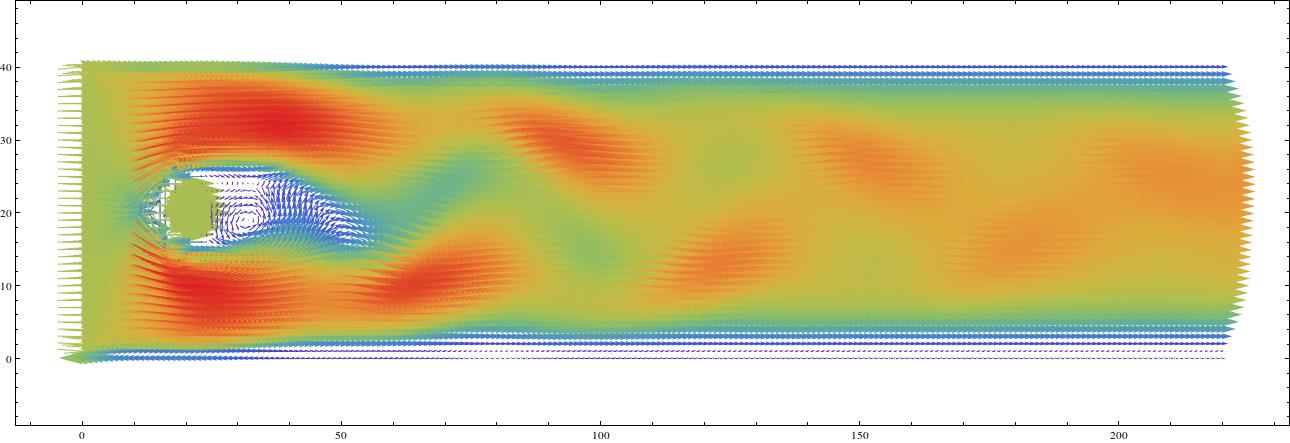

Wenn ich die benannte Datei "example.dat" mit Mathematica plotten lasse, erhalte ich das Bild_1.jpag welches ich dieser Nachricht anhänge. Ich will die Datei in MatLab plotten und nicht in Mathematice da ich hierfür keine Lizenz habe.

Mein Problem besteht darin, dass ich die einzelnen Vektoren (bestehend aus X-Y Komponente) aus meiner Matrix "A" nicht korrekt an die einzelnen Punkte der Plot-Domain übergeben kann. Daher auch der Versuch die Domain mit den x = ones(x_max,y_max) und y = ones(x_max,y_max) Komponenten aufzubauen und diesen eben die entsprechenden Vektoren zuzuweisen.

Eventuell liegt hierfür die Lösung auch in einer For-Schleife. Ich lasse meine Daten wie folgt raus schreib:

%NUR BSP.-CODE
for (x-Vektorkomponenten bis x_max)
{
for (y-Vektorkomponenten bis y_max)
{
Datan( ... %f %f,... ) %Schreibt die Daten Raus.
}
}

All meine bisherigen Versuche sind gescheitert, sicherlich bin ich auch nicht weit entfernt von einer Lösung, jedoch habe noch keine Erfahrung mit MatLab.

Ich bin über jeden Hinweis dankbar.

Ich hänge auch nochmal die "example.dat" diesem Beitrag an.


Beschreibung:

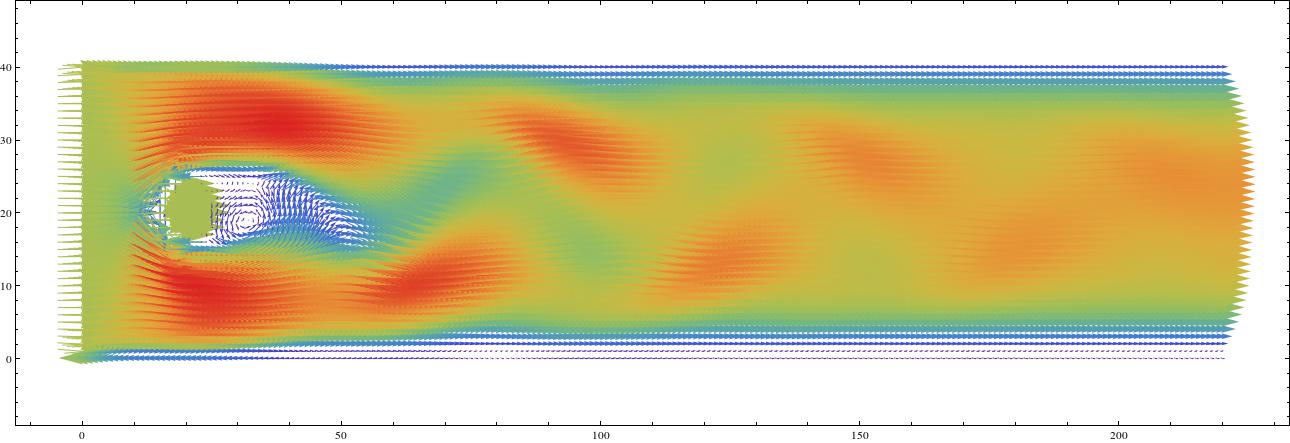

Plot mit Mathematica

Download

Dateiname:


Dateigröße:

66.22 KB

Heruntergeladen:

351 mal

_________________

Ich habe diese Frage in keinem anderen Form gestellt!!!

Danke im Voraus für Eure Bemühunge.

Viele Grüße
NEULING

ANNO_NEW

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 28.11.16

	Wohnort: ---

	Version: ---

Verfasst am: 29.11.2016, 22:36 Titel:

Hier noch die "example.txt" Datei

example.txt

Beschreibung:

Download

Dateiname:

example.txt

Dateigröße:

172.86 KB

Heruntergeladen:

425 mal

_________________

Ich habe diese Frage in keinem anderen Form gestellt!!!

Danke im Voraus für Eure Bemühunge.

Viele Grüße
NEULING

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 30.11.2016, 16:12 Titel:

Hallo ANNO_NEW,

Das ist sehr seltsam: Gemäß der Mathematica-Grafik scheint es für jeden Punkt eine Richtung und eine Intensität zu geben. Die Pfeil-Größen, -Richtungen und -Fraben sind variable. Die Daten bestehen aber nur einer einer Tabelle mit 2 Spalten. Wo dann die Richtungen und Intensitäten herkommen, müste man erraten. Mit X- und Y-Komponente ist es da jedenfalls nicht getan.

Kannst Du den Befehl posten, mit dem die Grafik in Mathematica erzeugt wird?

Gruß, Jan
