2D xy plot in 3D xyz plot umändern


Big_B
Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 07.10.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.10.2013, 17:02     Titel: 2D xy plot in 3D xyz plot umändern
  Antworten mit Zitat
Hallo zusammen.
Ich hoffe jemand kann mir helfen Smile

Ich habe ein 2D Plot erstellt x,y Achse. Die x Achse soll den Radius darstellen.

Diesen plot möchste ich gerne in 3D haben. Er soll dann aussehen wie eine Rotationsparaboloid.

Anbei sind 2 jpeg Bilder mit meinen jetzigen plots sowie die Funktion. Very Happy

gruß BB

 Beschreibung:

Download
 Dateiname:  y-Funktion.JPG
 Dateigröße:  11.1 KB
 Heruntergeladen:  650 mal
 Beschreibung:

Download
 Dateiname:  3D.jpg
 Dateigröße:  43.51 KB
 Heruntergeladen:  664 mal
 Beschreibung:

Download

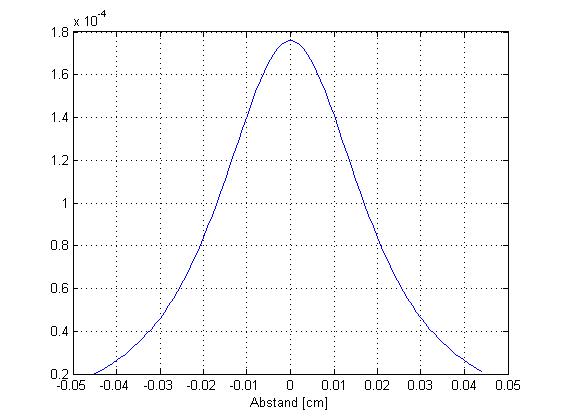

 Dateiname:  2D.jpg
 Dateigröße:  36.88 KB
 Heruntergeladen:  677 mal
Private Nachricht senden Benutzer-Profile anzeigen


Big_B
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 07.10.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.10.2013, 17:04     Titel:
  Antworten mit Zitat

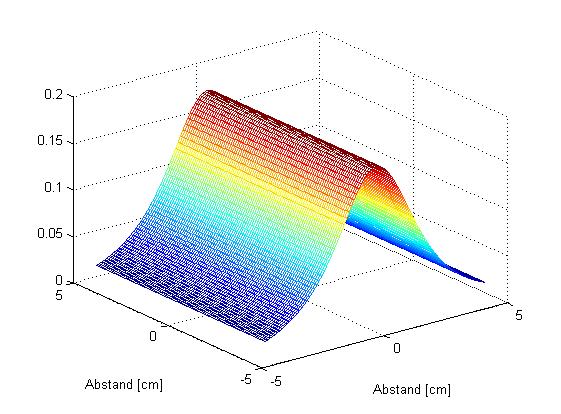

Achja ... der 3D plot oben ist mein jetziges plot Ergebnis Laughing
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 08.10.2013, 19:41     Titel:
  Antworten mit Zitat
Hallo,

du kannst das Beispiel aus der Doku von meshgrid (http://www.mathworks.com/help/matlab/ref/meshgrid.html)verwenden mit

Code:
r = sqrt(X.^2 + Y.^2);
Z = (deine Formel mit r)


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Big_B
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 07.10.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.10.2013, 21:09     Titel:
  Antworten mit Zitat
Danke für die schnelle Antwort Harald.

Ich habe das so ausporobiert allerdings komme ich auf das gleiche Ergebnis wie vorher nur das die Seiten nicht ganz so steil abfallen.
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 08.10.2013, 22:03     Titel:
  Antworten mit Zitat
Hallo,

hier ein wirklich ganz konkretes Beispiel:
Code:

[X,Y] = meshgrid(-5:.2:5, -5:.2:5);
r = sqrt(X.^2 + Y.^2);
Z = 1./(1+r.^2);
surf(X,Y,Z)


Wenn es bei dir nicht klappt, dann zeige doch bitte, was du eingegeben hast.

Grüße,
Harald
