3 Datenreihen in einem 2D Plot mit Farbverlauf

WICHTIG: Der Betrieb von goMatlab.de wird privat finanziert fortgesetzt. - Mehr Infos...

Partner:

Forum

Option

[Erweitert]

• Diese Seite per Mail weiterempfehlen

Gehe zu:

Flo1988

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 14.03.16

	Wohnort: ---

	Version: ---

Verfasst am: 14.03.2016, 15:27 Titel: 3 Datenreihen in einem 2D Plot mit Farbverlauf

Hallo,

mein Name ist Florian und ich arbeite das erste mal so richtig mit MatLab. Ich habe gehört damit können Plots deutlich schöner und einfacher gestaltet werden.

Nun zu meinem Problem:

Ich habe 3 Datenreihen aus einer Impedanzspektroskopie ermittelt.

1 Re = realer Anteil
2 Im = imaginärer Anteil
3 Frq = Frequenz

Nun wollte ich einen 2D Plot gestalten der mir einen Graphen aus 1 und 2 erstellt.
Das ging ohne Probleme. Um allerdings auch die Frequenz miteinzubringen habe ich mir gedacht ich könnte dies über einen Farbverlauf des Graphen realisieren, und neben dem Plot eine Legende für den Farbverlauf anzeigen lassen. Leider bin ich damit momentan komplett überfordert und komme nicht annähernd auf ein Ergebnis. Vielleicht hat ja jemand von euch schon einmal so etwas gemacht und kann mir diesbezüglich etwas unter die Arme greifen. Ich wäre euch wirklich sehr dankbar dafür.

Herzlichen Dank

Flo

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 14.03.2016, 16:09 Titel: Re: 3 Datenreihen in einem 2D Plot mit Farbverlauf

Hallo Flo1988,

Bitte poste den bisherigen Code zusammen mit ein paar Test-Daten. Dann lässt sich die Erweiterung am einfachsten einbauen.

Gruß, Jan

Flo1988

Themenstarter

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 14.03.16

	Wohnort: ---

	Version: ---

Verfasst am: 15.03.2016, 14:46 Titel:

Naja eine Code habe ich ja nicht wirklich.

Ich habe bis jetzt nur den realanteil und den Imaginäranteil in einem Plot darzustellen.

Code:

%getting values
Re=xlsread(Re.xlsx);
Im=xlsread(Im.xlsx);
Fr=xlsread(Fr.xlsx);

plot(Re,Im);

Funktion ohne Link?

Das ist leider alles das ich bisher habe. Nun will ich die Frequenz in diesem 2D Plot einbringen indem ich den Graphen mit einem Farbeverlauf versehe. Oder vll als Möglichkeit auch einfach einen Balken über dem Plot der von links nach rechts die Frequenz anzeigt.

So sieht ein solcher plot dann aus. Das omega zeigt den Frequenzverlauf an welche ich aber lieber über eine Farbänderung des Graphen realisieren wollen würde.

Ich hoffe das ist verständlicher jetzt. Danke

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 15.03.2016, 15:32 Titel:

Hallo Flo1988,

Der bisherige Code wird Dir nur Fehlermeldungen bringen, oder?
Oder ist "Re" ein Struct mit dem Feld "xlsx", welches den Dateinamen enthält?
Wenn Du eine Kopie des lauffähigen Codes postest, ist das sehr hilfreich beim Beantwortet, auf wenn es nur ein Code-Fragment ist.

Hast Du mal nach "Matlab colored line" im Internet gesucht?
Dies ist z.B. hilfreich: http://undocumentedmatlab.com/blog/.....arency-and-color-gradient
Gruß, Jan

Flo1988

Themenstarter

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 14.03.16

	Wohnort: ---

	Version: ---

Verfasst am: 22.03.2016, 12:59 Titel:

Sodala ich hab mich jetzt mal noch weiter mit der ganzen sache beschäfftigt....

Bin jetzt immerhin schon deutlich weiter gekommen....

Mein neuer Code...

Code:

clear all
close all

%Daten einlesen

A=xlsread('versuch/A1.xls','A2:C1000');

%Farbvektor frequenz zuweisen

C=A(:,3)*ones(1,2);
C1=logspace(-2,4,size(A,1))';
C1=C1(end:-1:1);
ind(1)=find(A(:,3)>1000,1,'last');
ind(2)=find(A(:,3)<1,1);
C=[A(ind(1),3)*linspace(1.4,1,ind(1))';A(ind(1)+1:ind(2),3);A(ind(2),3)*linspace(1,0.7,size(A,1)-ind(2))'];
h=surface([A(:,1) A(:,1)],[A(:,2) A(:,2)],zeros(size(A,1),2),[C,C],'EdgeColor','flat','FaceColor','none','Marker','none')
set(gca,'XLim',[0.01,0.04]);

%wichtige Punktefiltern (momentan noch manuell)

ind1H=find(A(:,3)>=1,1,'last');
text(A(ind1H,1),A(ind1H,2),0,'\leftarrow \omega=1Hz')
ind300H=find(A(:,3)>=300,1,'last');
text(A(ind300H,1),A(ind300H,2),0,'\leftarrow \omega=300Hz')
ind30H=find(A(:,3)>=30,1,'last');
text(A(ind30H,1),A(ind30H,2),0,'\leftarrow \omega=30Hz')
xlabel('Real')
ylabel('Img')
k=colorbar('Ticks',10.^[0:3],'TickLabels',{'1','10','100','1000'})
grid on

Funktion ohne Link?

habe soweit eigentlich fast alles geschafft....
jetz hab ich neue Probleme...

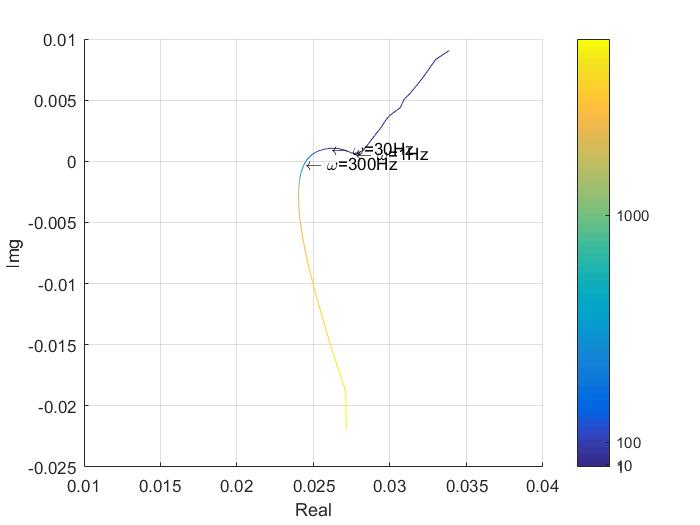

Ich habe eine Figure und die Exceldatei für die Daten mal angehängt...
Meine Colorbar lässt sich nicht logaritmisch anzeigen ....
die Pfeile lassen sich zwar verschieben, sind dann allerdings nichtmehr dort wo sie hingehören....

Und eigentlich würde ich diese drei Punkte gern automatisch auswerten lassen...

Hilfe Very Happy

A1.xls

Beschreibung:

Download

Dateiname:

A1.xls

Dateigröße:

29 KB

Heruntergeladen:

337 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

26.47 KB

Heruntergeladen:

386 mal
