3D Interpolation eines Kennfeldes



Patrick1990
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 51
Anmeldedatum: 25.02.13
Wohnort: Thüringen
Version: 2015b
     Beitrag Verfasst am: 13.02.2023, 13:38     Titel: 3D Interpolation eines Kennfeldes
  Antworten mit Zitat
Hallo Leute,

ich habe Messungen vorgenommen und möchte diese nun darstellen. Aufgenommen habe ich x,y und z Werte.
Die Rohdaten sind hier zu finden:
https://docs.google.com/spreadsheet.....m4l6tZ2lufzouU/edit#gid=0

Der Code ist bisher einfach folgender:
Code:


datei_messwerte = 'Data2.csv';
matrix_messwerte = xlsread(datei_messwerte);

x = matrix_messwerte(:,1);
y = matrix_messwerte(:,2);
v = matrix_messwerte(:,3);

[xq,yq] = meshgrid(min(x):.2:max(x), min(y):.2:max(y));

F = scatteredInterpolant(x,y,v, 'linear');
vq = F(xq,yq);

figure()
mesh(xq,yq,vq)
hold on
plot3(x,y,v,'o')
colormap(jet)

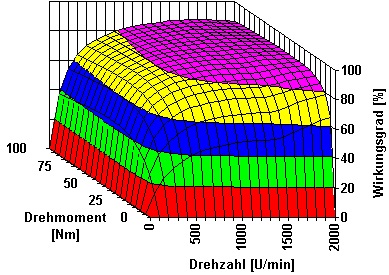

Idealerweise sollte die Darstellung so aussehen, wie in der Datei eff_map.jpg abgebildet.

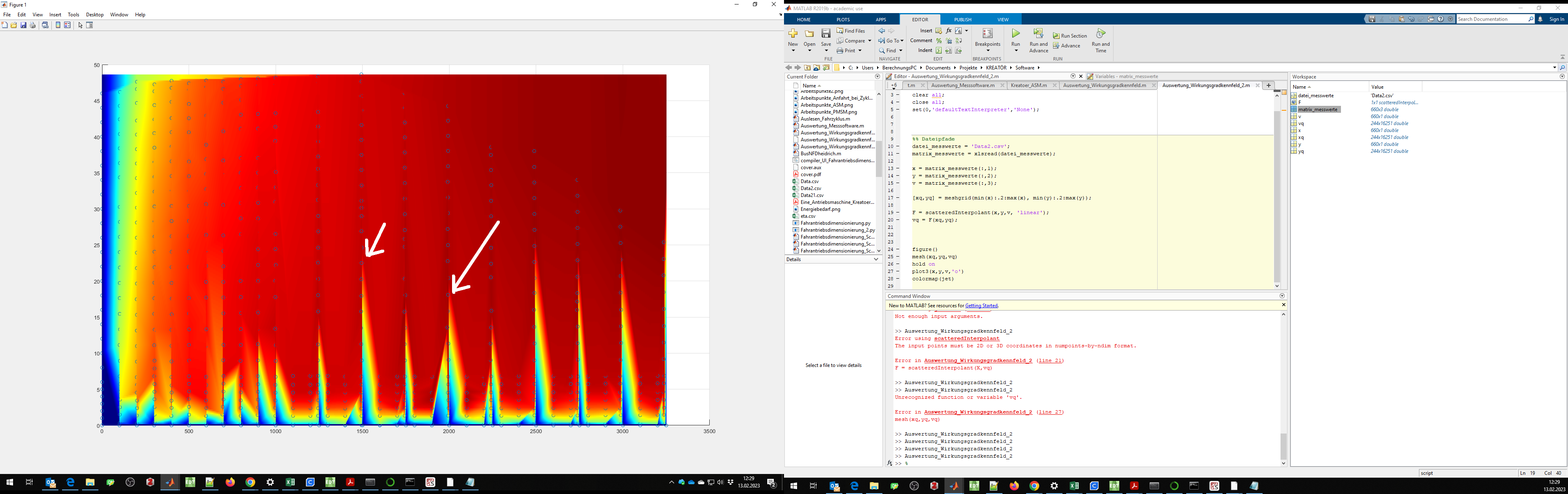

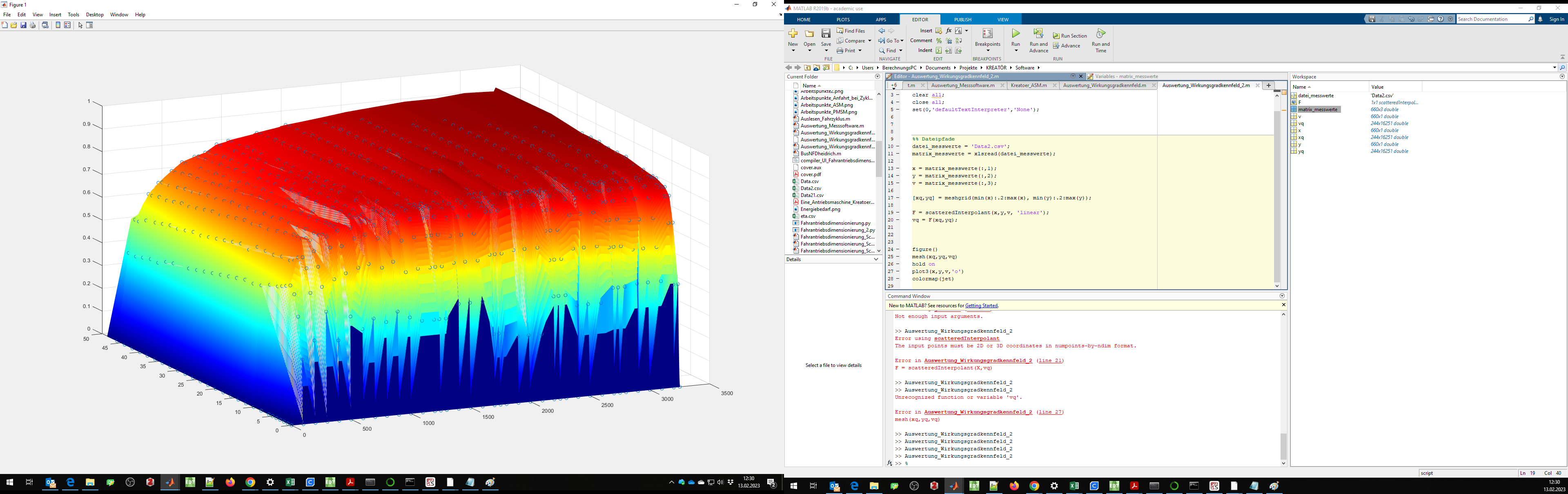

Ich erhalte jedoch Unregelmäßigkeiten am Rand der Fläche (eta_plot_3d_png und eta_plot.png).


Hat jemand eine Idee, was ich ändern kann/sollte? Vielleicht kann man auch Werte softwaretechnisch ergänzen oder filtern Ich kann auch notfalls noch weitere Messungen vornehmen.

 Beschreibung:

Download
 Dateiname:  eta_plot.png
 Dateigröße:  766.79 KB
 Heruntergeladen:  135 mal
 Beschreibung:

Download
 Dateiname:  eta_plot_3d.png
 Dateigröße:  1.07 MB
 Heruntergeladen:  127 mal
 Beschreibung:

Download
 Dateiname:  eff_map.jpg
 Dateigröße:  64.13 KB
 Heruntergeladen:  135 mal
Private Nachricht senden Benutzer-Profile anzeigen


Patrick1990
Themenstarter

Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 51
Anmeldedatum: 25.02.13
Wohnort: Thüringen
Version: 2015b
     Beitrag Verfasst am: 15.02.2023, 17:15     Titel:
  Antworten mit Zitat
Gute Übereinstimmung konnte ich bisher mit folgendem Code erzielen:

Code:

figure()
surffit = fit([x,y],v,'linearinterp','normalize','on');
plot(surffit)
hold on
colormap(jet)
plot3(x,y,v,'ko')



Was genau macht 'Normalize' und wie komme ich an die Daten in Form einer Funktion v=(f(x,y)?
