Verfasst am: 12.05.2016, 19:27 Titel: 3d Linien nacheinander Plotten

Hallo Community,

ich würde gerne 3d Linien nacheinander plotten.

Ziel:
ich möchte immer erst den Anfangs- und Endpunkt plotten und anschließend verbinden.
Danach soll die nächste Linie dran kommen.
Dies ist wichtig, damit immer die richtige Grafik realisiert wird.

Als Anlage hab ich eine Exceldatei für die Beschriftung der Liste mit kleiner Zeichnung für das Verständnis angehängt.

Mein aktueller gescheiterter Versuch:

Code:

for k =1:size((test),1)

plot3(test(k,2),test(k,3),test(k,4),'b-o')
hold on

plot3(test(k,5),test(k,6),test(k,7),'b-o')
hold on

end

Funktion ohne Link?

Ich hoffe ihr könnt mir weiterhelfen.

Vielen Dank

Gandy

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 12.05.2016, 20:44 Titel:

Hallo,

die Excel-Datei fehlt, und das Vorhaben ist mir nicht klar.

Wenn es darum geht, Linien zu modifizieren, ist es grundsätzlich geschickt, sich ein Handle zurückzuholen und dann die Eigenschaften 'XData', 'YData' und 'ZData' anzupassen.

Grüße,
Harald

gandy

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 68

	Anmeldedatum: 31.03.16

	Wohnort: nähe Münnchen

	Version: R2019 b

Verfasst am: 13.05.2016, 08:37 Titel:

Nachtrag zum vorherigen Beitrag.
Hoffentlich könnt ihr mir nun weiterhelfen Wink

Gruß

Gandy

test.xls

Beschreibung:

Exceltabelle: Farbig für besseres Verständnis
Rohr1: gelb
Rohr2: blau
Rohr3: grün
Rohr4: orange

Download

Dateiname:

test.xls

Dateigröße:

25.5 KB

Heruntergeladen:

329 mal


Beschreibung:

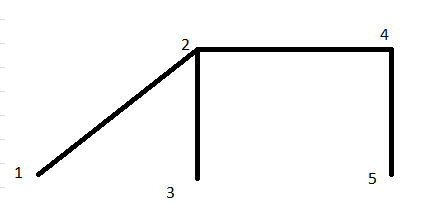

Grafik für besseres Verständnis

Download

Dateiname:


Dateigröße:

2.4 KB

Heruntergeladen:

280 mal

gandy

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 68

	Anmeldedatum: 31.03.16

	Wohnort: nähe Münnchen

	Version: R2019 b

Verfasst am: 13.05.2016, 12:16 Titel:

hab es fast gelöst:

Code:

for k = 1:1:size((test),1)
x_anfang =test(k,2);
y_anfang =test(k,3);
z_anfang =test(k,4);
x_ende =test(k,5);
y_ende =test(k,6);
z_ende =test(k,7);

plot3([x_anfang; x_ende], [y_anfang; y_ende], [z_anfang; z_ende])
hold on
end

Funktion ohne Link?

Wie kann ich jedoch nun alle in der selben Farbe anzeigen lassen??

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 13.05.2016, 12:34 Titel:

Hallo,

Code:

plot3([x_anfang; x_ende], [y_anfang; y_ende], [z_anfang; z_ende], 'b')

Funktion ohne Link?

oder statt 'b' eine andere Farbe.

Grüße,
Harald

gandy

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 68

	Anmeldedatum: 31.03.16

	Wohnort: nähe Münnchen

	Version: R2019 b

Verfasst am: 13.05.2016, 13:00 Titel:

Klasse, VIELEN DANK für die schnelle Antwort
