3D-Martrix plot


Sindy

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.08.2010, 12:59     Titel: 3D-Martrix plot
  Antworten mit Zitat
Hallo Very Happy ,

ich habe da eine Frage, vielleicht kann mir ja einer weiterhelfen.

Ich habe einige Bilder die einen zeitlichen verlauf darstellen. Ich habe diese Bilder pixelweise seperiert und auf eine 3D-Matrix eingelesen.

hier ein bsp. für 2 Bilder:

Code:
% Das ist mein Programm.

A=imread('bild1.png');
B=imread('bild2.png');

Z=ones(128,128,2);

i=1;
j=1;

while i<=128

while j<=128

    Z(i,j,1)= A(i,j);
        j=j+1;
end
i=i+1;
end

i=1;
j=1;

while i<=128

while j<=128

    Z(i,j,2)= B(i,j);
        j=j+1;
end
        i=i+1;
end

surf(double(Z));





Ich weiß das ist im moment noch recht umständlich, aber die eigentliche Frage ist ja, wie schaffe ich es, die Entstehende Matrix Z zu plotten?

mit der Funktion surf, plot3 und ähnlichem klappt es irgendwie nicht. so viel ich bisher gelesen habe liegt das daran, das diese Funktionen entweder 1D oder 2D matrizen wollen. hat einer eine Idee Question


aj.geissler
Forum-Guru

Forum-Guru


Beiträge: 251
Anmeldedatum: 26.11.07
Wohnort: Seeheim-Jugenheim
Version: ---
     Beitrag Verfasst am: 27.08.2010, 13:03     Titel:
  Antworten mit Zitat
Hallo,

evtl. könnte der Befehl "slice" Deinen Anforderungen genügen ?
http://www.mathworks.com/access/hel.....lp/techdoc/ref/slice.html

Grüße
Andreas
_________________

Andreas Geißler
Private Nachricht senden Benutzer-Profile anzeigen

Sindy

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.08.2010, 17:27     Titel:
  Antworten mit Zitat
leider hat mich das nicht weiter gebracht Sad habe ein bischen experimentiert, aber das ergebniss sagt nichts aus.

Vielleicht geht es ja so, wenn ich mein Bild z.B. per 'Canny-Methode' interpretieren lasse, und die Ränder (also die Werte 1) in der entstehenden Matrix abspeichere. Wenn ich dann diese Punkte in einen 3D plot packe, vielleicht bringt das ja was.

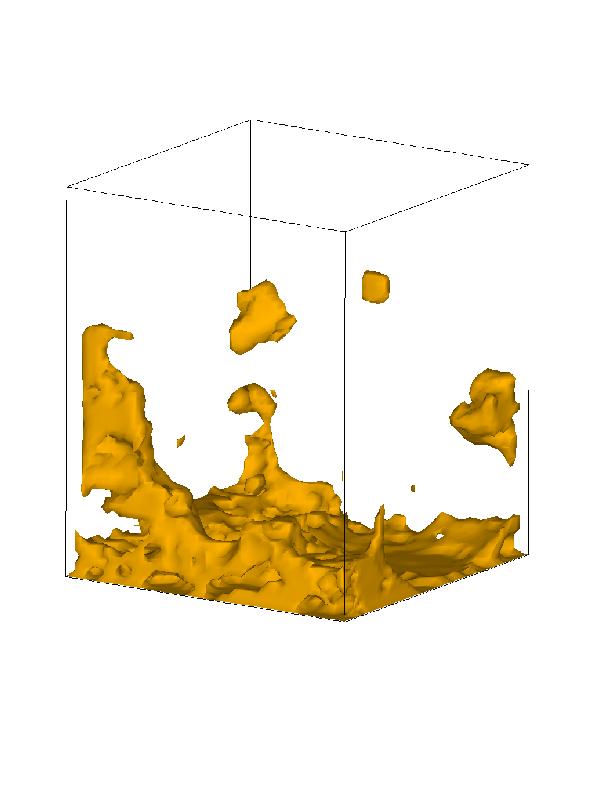

im Anhang ist mal ein bps. was ich so grob meine, auch wenn hier natürlich Flächen vorhanden sind.

 Beschreibung:

Download
 Dateiname:  res_water.jpg
 Dateigröße:  33.36 KB
 Heruntergeladen:  727 mal

Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 03.09.2010, 06:43     Titel:
  Antworten mit Zitat
Moin,

ist Dein Problem identisch mit?:

http://www.gomatlab.de/schnittbilde.....usammenfuegen-t14048.html

Liegt diese Lösung in etwas, wo Du suchst?

Viele Grüße

Hubertus
Private Nachricht senden Benutzer-Profile anzeigen

Sindy

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.09.2010, 07:58     Titel:
  Antworten mit Zitat
ja genau das trifft es Very Happy
