Titel: 3d Netzdiagramm *Für die Matlab-Cracks*
|
 |
Hallo zusammen,
Ich habe 5 Parameter, a,b,c,d,e.
Alle Parameter haben einen Einfluss auf Parameter f.
Nun möchte ich ein 3d Netzdiagramm plotten, dass um das Netz herum die Parameter a,b,c,d,e hat und die Hochachse den gemeinsamen Parameter f abbildet.
Im Grunde genommen ein Netzdiagramm, das noch eine Achse in Hochrichtung hat.
Ich weiß, ungewöhnlich:)
Wäre das prinzipiell in Matlab möglich?
Kann mir da bitte einer helfen, mit welchem Befehl ich an solch eine Darstellung komme?
Vielen Dank.
Gruß
Endi
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.495
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 14.03.2018, 18:36
Titel:
|
|
Hallo,
hast du vielleicht eine Referenz, wie das aussehen soll? Ich kann mir das nicht mal vorstellen.
Grüße,
Harald
|
|
|
|
| Endi |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 10
|
|
|
|
Anmeldedatum: 26.01.16
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 14.03.2018, 21:00
Titel:
|
|
Hallo Harald,

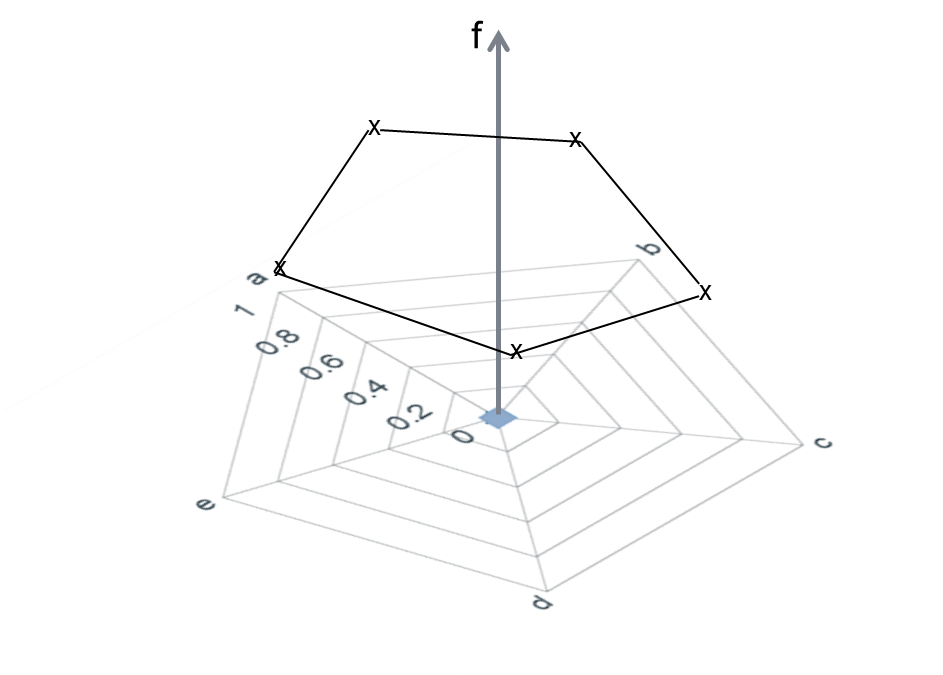

Du hast recht. Ich hätte schon vorher eine Skizze beifügen sollen:)
Habe ein kleines Beispiel gemacht.
Es ist ein normales Netzdiagramm, nur das es noch eine Hochachse zusätzlich hat.
Die Kreuze sind einzelne Werte, die dann miteinander verbunden wurden.
Ich denke nun ist es etwas verständlicher:)
Bin für jede Hilfestellung dankbar:)
Gruß
Endi
| Beschreibung: |
|
Download |
| Dateiname: |
Netzdiagramm.png |
| Dateigröße: |
75.56 KB |
| Heruntergeladen: |
543 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.495
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 14.03.2018, 22:06
Titel:
|
|
Hallo,
such mal auf File Exchange nach spider und schau, ob du da was anpassen kannst...
Grüße,
Harald
|
|
|
|
| Endi |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 10
|
|
|
|
Anmeldedatum: 26.01.16
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.03.2018, 10:19
Titel:
|
|
Hallo Harald,
Vielen Dank für den Hinweis.
Dort gibt es Beispiele, wie ich ein Netzdiagramm zeichnen kann. Das ist auch nicht die Schwierigkeit.
Schwierig ist nun, diese weitere Achse f reinzukriegen. Dafür habe ich noch keinen geeigneten Ansatz.
Falls da einer eine Idee hat, wäre ich ziemlich dankbar für Hinweise und Hilfestellungen.
Ich denke, dass solch ein Netzdiagramm auch vielen anderen Nutzern helfen könnte, mehrere Parameter und Abhängigkeiten in einem Plot zu beschreiben.
Gruß
Endi
|
|
|
|
| Endi |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 10
|
|
|
|
Anmeldedatum: 26.01.16
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.03.2018, 11:08
Titel:
|
|

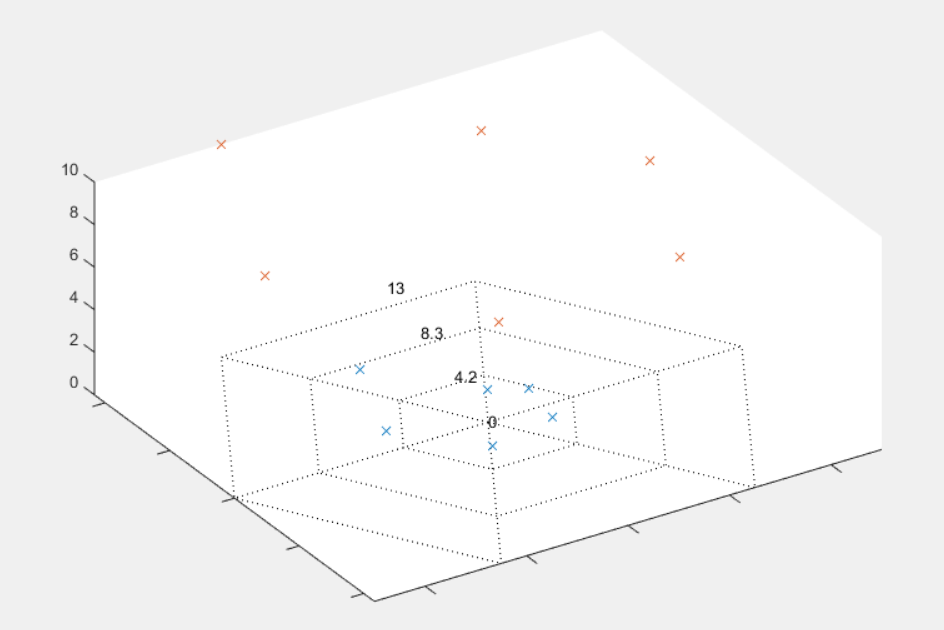

Ich habe hier einen Ansatz.
Mir fehlt jetzt nur noch die Verschiebung der Z-Achse in die Netzmitte zum Nullpunkt.
Hat da eventuell einer einen Hinweis oder einen Vorschlag wie ich die Z-Achse dort hin verschieben kann?
Gruß
Endi
| Beschreibung: |
|
Download |
| Dateiname: |
Netzdiagramm_Achse_verschieben.PNG |
| Dateigröße: |
48.79 KB |
| Heruntergeladen: |
536 mal |
|
|
|
|
|
|
|
