Verfasst am: 09.02.2016, 14:16 Titel: 3D-Plot: Achsen mit Vektor als Skala

Hallo,

beim googeln konnte ich leider Nichts brauchbares finden.
Ich möchte Daten, die von zwei Größen abhängig sind, dreidimensional darstellen. Es handelt sich also um eine m*n Matrix, wobei jede Zeile von einer durchlaufenden Größe a abhängig ist, und jede Spalte von einer durchlaufenden Größe b. Die Werte von a und b habe ich zusätzlich zu den Daten gespeichert, wodurch ich einen m*n*3 Vektor habe.
Die Achsenskala soll nun von a und b abhängig sein, und das dynamisch. Es soll also m, n, a und b beliebig wählbar sein.
Hier habe ich was zusammengepfuscht, was aber nicht wirklich funktioniert.

Code:

figure(13)
surf(Flussdichte_mem_3D(:, :, 1));
title('Flussdichte');
xlabel('Strom');
ylabel('Auslenkung');
zlabel('Flussdichte in T');
set(gca, 'xticklabel', Flussdichte_mem_3D(1, :, 3));
set(gca, 'yTickLabel', Flussdichte_mem_3D(:, 1, 2));

Funktion ohne Link?

LG, freue mich über jede noch so kleine Idee.

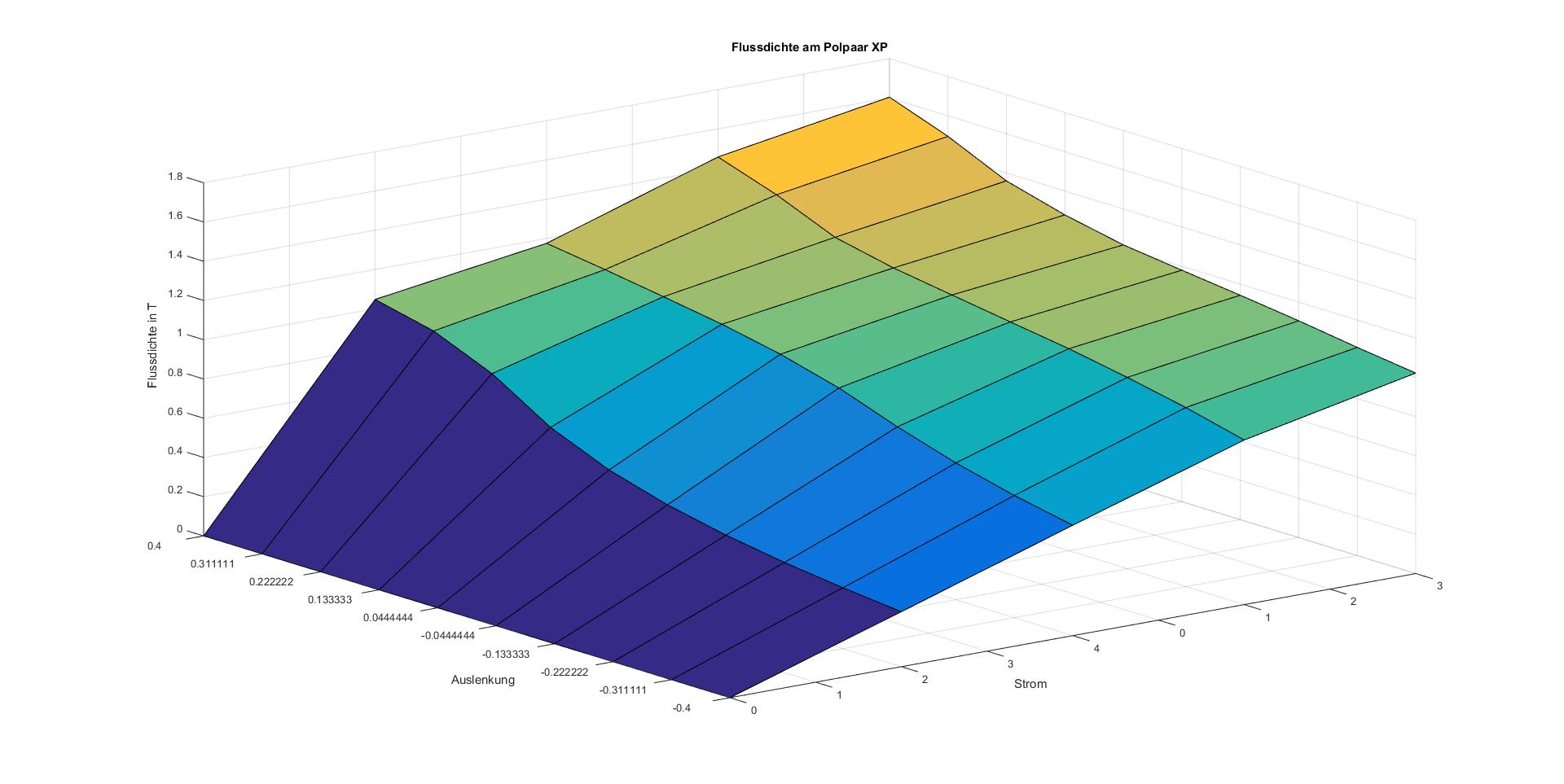

Edit: Habe noch ein Bild angehängt, die Skala sollte in diesem Fall von 0 bis 4 und von -0.4 bis 0.4 gehen. Die Zwischenschritte sind mir eigentlich egal, es würden auch Anfangs- und Endwert reichen.
Edit2: Die Variablen a und b sind vom Datentyp double, also z.B.: [-0.4 -0.2 0 0.2 0.4].


Beschreibung:

Download

Dateiname:


Dateigröße:

106.52 KB

Heruntergeladen:

286 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 10.02.2016, 10:33 Titel: Re: 3D-Plot: Achsen mit Vektor als Skala

Hallo fabiusschnabius,

Du kannst beim surf Befehl ja auch die X- und Y-Wetre direkt angeben:

Code:

surf(a, b, DataMatrix);

Funktion ohne Link?

Was "funktioniert nicht wirklich" an Deinem Code?
Wenn Du die XTickLabel setzt, solltest Du auch die XTick setzen.

Gruß, Jan

fabiusschnabius

Themenstarter

Forum-Newbie


	Beiträge: 2

	Anmeldedatum: 09.02.16

	Wohnort: ---

	Version: ---

Verfasst am: 10.02.2016, 12:39 Titel:

Danke für die schnelle Antwort! Da hätte ich wohl "surf" ein bisschen genauer anschauen sollen.
