3D Plot mit Variablen in X-Y Ebene bei konstanten Z- Werten |
|
| Kerl90210 |
Forum-Newbie
|
 |
Beiträge: 1
|
|
|
|
Anmeldedatum: 22.02.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 22.02.2015, 22:53
Titel: 3D Plot mit Variablen in X-Y Ebene bei konstanten Z- Werten
|
 |
Guten Abend miteinander,
wie aus dem Titel hervor geht, suche ich eine Möglichkeit zur
Abbildung von Werten: "X,Y" bei konstanten Z- Werten in einer
3D- Surface.
Beispielhaft:
X=repmat(linspace(0,8,4),1,2); % Länge von Z
Y=repmat(linspace(0,20,4),1,2); % Länge von Z
Z=[0 0 0 0 5 5 5 5];
die bisherige weitere Vorgehensweise:
Alin=linspace(0,10,10);
Blin=linspace(0,22,10);
[A,B] = meshgrid(Alin,Blin);
C = griddata(X,Y,Z,A,B,'cubic');
plot3 (X,Y,Z,'ro');
surf (A,B,C);
colorbar
Option 2:
tri=delaunay(A(1, : ),A(2, : ));
trisurf(X,Y,Z);
Problem dabei:

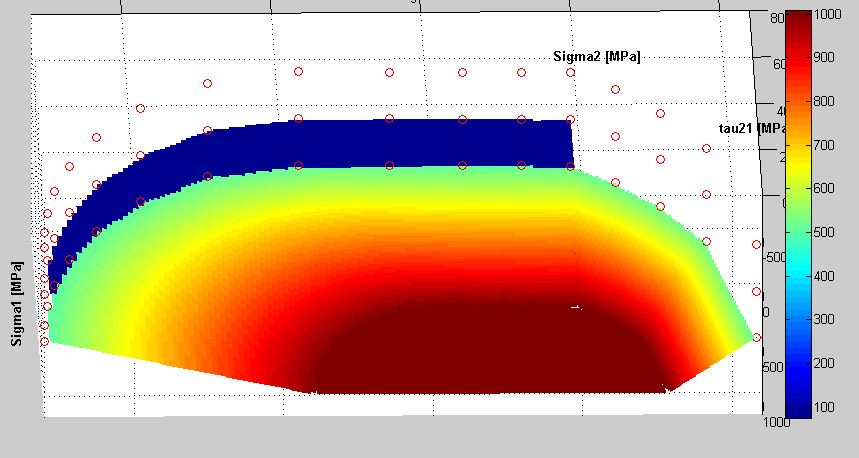

Der plot3 funktioniert bestens, die Punkte werden korrekt erzeugt (siehe Abb.) aber die Fläche wird nicht dargestellt.
Weiß jmd. Abhilfe?
VG
Andreas
| Beschreibung: |
|
Download |
| Dateiname: |
wfe.JPG |
| Dateigröße: |
63.05 KB |
| Heruntergeladen: |
384 mal |
|
|
|
|
|
|
| cvanommer |
Forum-Anfänger
|
|
Beiträge: 32
|
|
|
|
Anmeldedatum: 02.03.15
|
|
|
|
Wohnort: Garching bei München
|
|
|
|
Version: R2015a
|
|
|
|
|
|
|
Verfasst am: 04.03.2015, 15:08
Titel:
|
|
Hallo Andreas,
Wenn ich Ihre Frage richtig verstehe, möchten Sie eine Contour plot erzeugen.
Dafür werde ich Sie bitten auf http://www.mathworks.com/help/matlab/ref/contour.html Website zu schauen. Die Funktionen contourf oder contour3 können eventuell auch für Sie interessant sein.
Wenn es aber ist, dass die mit dieser Punkte im Beispiel Flächen konstanter Z-werte erzeugen wollen, geht das nicht eindeutig, da die Punkte wobei Z=0 eine linie beschreiben und nicht eine Fläche. (wissenschaftliches Antwort: der Raum die diese Punkte aufspannen ist eine 1D Raum und nicht 2D Raum)
Das Gleiche gilt für die punkte Z=5.
Viel Erfolg!
Christiaan
|
|
|
|
|
|
|
