Verfasst am: 09.09.2008, 09:42 Titel: 3D plot von messwerten

Hallo,
ich habe das Problem das ich Messwerte habe und diese darstellen möchte. Es sind im Prinzip projezierte geographische Koordinaten also z.b.
x 1000
y 1000
z 0
Das ganze habe ich in einem Array gespeichert, also
punkte{}.x
punkte{}.y
punkte{}.z
Was ich will ist jetzt so zusagen die Erdoberfläche in diesem Ausschnitt darstellen. Sprich eine Oberfläche zwischen den Punkten interpolieren.

Wie kann man dies mit Matlab realisieren und gibt es eine angenehmere Art, um die Punkte zu speichern (ohne Array oder structure)?

mfg
Max

nschlange

Ehrenmitglied


	Beiträge: 1.320

	Anmeldedatum: 06.09.07

	Wohnort: NRW

	Version: R2007b

Verfasst am: 09.09.2008, 09:55 Titel:

Hi,

kannst Du mal ein konkretes Beispiel geben?
Vielleicht guckst Du mal nach

Code:

griddata

Funktion ohne Link?

.
_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"

mceuskadi

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 09.09.08

	Wohnort: ---

	Version: ---

Verfasst am: 09.09.2008, 10:03 Titel:

nschlange hat Folgendes geschrieben:

Hi,

kannst Du mal ein konkretes Beispiel geben?
Vielleicht guckst Du mal nach

Code:

griddata

Funktion ohne Link?

Das habe ich auch schon in deinem Beispiel/Tutorial gesehen. Mein Probel dabei ist, dass die z-Komponente keine Funktion von x,y ist, sondern auch ein gemessener Wert.
Also ich habe ein Set aus Messstationen mit Koordinaten (x,y,z)

Code:

z.B.
Station{1}.x = 10000
Station{1}.y = 20000
Station{1}.z = 50

Station{2}.x = 10230
Station{2}.y = 20350
Station{2}.z = 70
usw.

Funktion ohne Link?

Diese würde ich gerne mittels einer Oberfläche mit einander verbinden

nschlange

Ehrenmitglied


	Beiträge: 1.320

	Anmeldedatum: 06.09.07

	Wohnort: NRW

	Version: R2007b

Verfasst am: 09.09.2008, 14:25 Titel:

Hi,

Du könntest mit

Code:

p=[Station{:}];
x=[p.x]
y=[p.y]
z=[p.z]

Funktion ohne Link?

die einzelnen Koordinaten-Vektoren erhalten und dann wie im Beispiel

Code:

griddate

Funktion ohne Link?

benutzen, oder?
Sonst stell doch mal Beispieldaten rein damit man probieren kann.
_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"

mieminger

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 21.11.07

	Wohnort: ---

	Version: ---

Verfasst am: 10.09.2008, 15:54 Titel:

ich habe vor kurzem 3D Datensaetze geplottet und auch gefittet; allerdings mit einer parametrischen Funktion.
Das ganze sah dann etwa so aus.
Die Variablen waren
x: EGFP
y: mCherry
z: Complex
Kd wurde durch den Fit bestimmt.

Code:

[X,Y] = meshgrid(0:30:600, 0:70:1800);
Z=X.*Y./Kd;
mesh(X,Y,Z,'Facecolor','none');
title(['Kd = ',num2str(Kd), ' nM']);
hold on;
plot3(gfp,mcherry,Cross,'kh','MarkerSize',10);
xlabel('EGFP (nM)');
ylabel('mCherry (nM)');
zlabel('Complex (nM)');
hold off;
for k=1:360
view(k,45);
M(k)=getframe(gcf);
end

Funktion ohne Link?

Code:

Kd0=1000;
gfp=gfp-Cross;
mcherry=mcherry-Cross;
data=cat(2,gfp,mcherry);
options = optimset('Display','iter','TolFun',1e-20,'TolX',1e-30,'LevenbergMarquardt','on','MaxFunEvals',200);
[Kd] = lsqcurvefit(@myfun, Kd0, data, Cross,10,300000,options);
clear data options Kd0

Funktion ohne Link?

Sowie die Funktion mit der gefittet wurde.

Code:

function complex = myfun(Kd, data)
%Function to fit FCCS data in order to get Kd=[a]*[b]/[ab]
%Kd is obtained from fit.
gfp = data(:, 1);
mcherry = data(:, 2);
%% function complex=myfun(Kd, data)
%gfp=data(1, :);
%mcherry=data(2, :);
%Kd=gfp*mcherry/complex;
%complex*Kd=mcherry*egfp
complex = mcherry.*gfp./Kd;

Funktion ohne Link?

Du willst aber scheinbar nur interpolieren; das sollte deutlich einfacher gehen.
Meine Prozedur fittet die Messwerte mit einer theoretische Formel und stellt dann die gefitttete Ebene und die Messwert dar.

nschlange

Ehrenmitglied


	Beiträge: 1.320

	Anmeldedatum: 06.09.07

	Wohnort: NRW

	Version: R2007b

Verfasst am: 10.09.2008, 16:02 Titel:

Hey mieminger,

hättest Du vielleicht Lust, Dein Beispiel lauffähig zu machen und in die Skript-Ecke zu stellen?
_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 01.10.2008, 10:53 Titel:

Hallo!
Kann mir jemand helfen diese Werte darzustellen? Wenn sie dann noch durch eine Fläche verbunden wären wär ich überglücklich. Embarassed

x\y 67 216 358 104 284 478 141 500 843
0,508 2,50 3,80 5,20
0,77 4,20 6,80 9,20
1,39 6,70 10,80 16,50

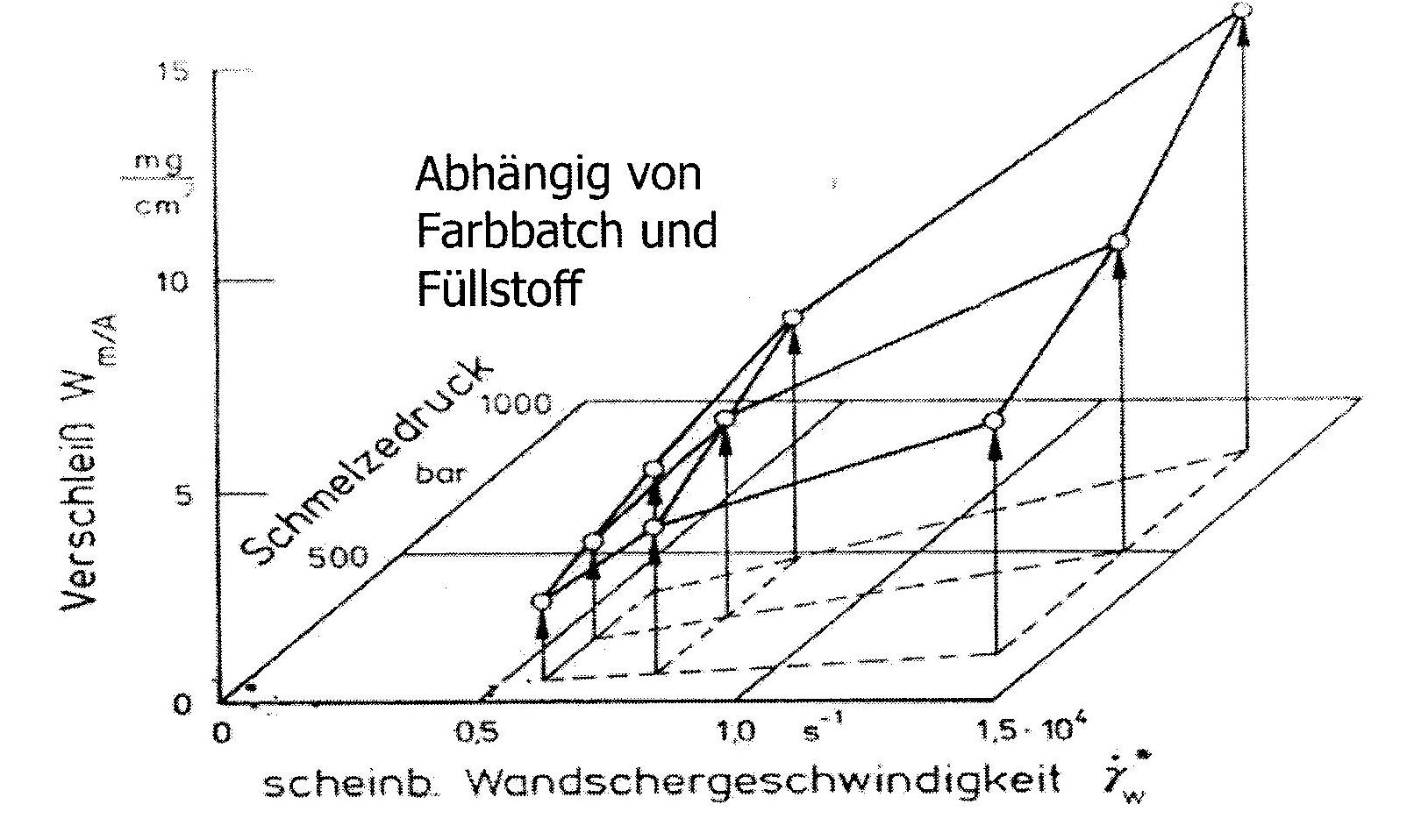

im Prinzip soll das dann so in etwa werden wie auf dem Bild im Anhang

Neues Bild.JPG

Beschreibung:

Download

Dateiname:

Neues Bild.JPG

Dateigröße:

443.14 KB

Heruntergeladen:

630 mal

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 01.10.2008, 11:00 Titel:

Hallo!
Kann mir jemand helfen diese Werte darzustellen? Wenn sie dann noch durch eine Fläche verbunden wären wär ich überglücklich. Embarassed

x\y-------67---216--358---104---284---478----141---500----843
0,508---2,50--3,80-5,20
0,77-------------------------4,20--6,80--9,20
1,39-----------------------------------------------6,70--10,80--16,50

im Prinzip soll das dann so in etwa werden wie auf dem Bild im Anhang
