3d PunktPlot färben


m0tt3
Forum-Newbie

Forum-Newbie

Beiträge: 7
Anmeldedatum: 26.09.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.10.2009, 13:58     Titel: 3d PunktPlot färben
  Antworten mit Zitat
Moin Leude!

Ich bin ein matlab-Noob! Versuche trotzdem recht anspruchsvolle Bildverarbeitungsoperationen darin durchzuführen, was mir gewisse schwierigkeiten bereitet.

Mein Problem:

Ich habe eine Matrix mit 4 Spalten (x, y, z, d). Die ersten 3 Spalten bilden jeweils Pixelpositionen eines 3dim. Objektes. Die 4. Spalte 'd' beinhaltet Parameterwerte der jeweiligen Pixel im Intervall [-5,5].

Jetzt will ich jeden einzelnen Punkt seinem jeweiligen Parameterwert entsprechend färben. D.h. z.B. alle Pixel mit d<0 sollen in Blautöne, d>0 in Rottöne gefärbt werden.

Habt ihr eine Idee, wie ich das umsetzen könnte???

Für jeden Tipp danke ich im voraus,

Viele Grüße,
mott3

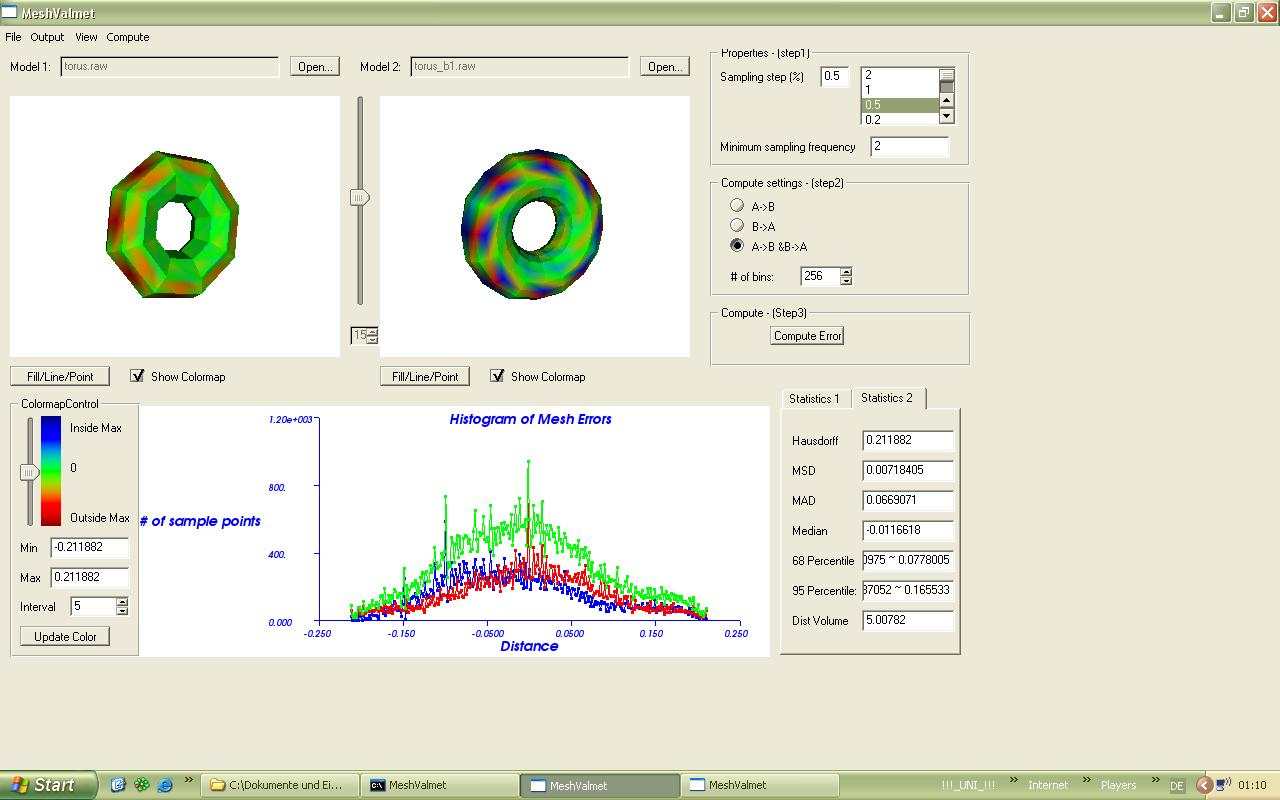

 Beschreibung:
So ungefähr soll dat am Ende aussehen

Download
 Dateiname:  MeshValmet_voll_torus1_Hausdorff.JPG
 Dateigröße:  103.82 KB
 Heruntergeladen:  680 mal
Private Nachricht senden Benutzer-Profile anzeigen


derOli
Forum-Meister

Forum-Meister

Beiträge: 579
Anmeldedatum: 19.03.08
Wohnort: Leipzig
Version: 2010a
     Beitrag Verfasst am: 01.10.2009, 16:09     Titel:
  Antworten mit Zitat
Hi,

ja das geht, die Frage ist nur wie genau du das jetzt haben möchtest, da hast du noch etwas wenig informationen für gegeben. Du könntest die Grafik zum Beispiel mit surf zeichnen, d ist deine Color matrix und ist dann halt nur 1 oder 2, dann stellst du die colormap dementsprechend ein.

Viele Grüße,

der Oli
Private Nachricht senden Benutzer-Profile anzeigen

m0tt3
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 7
Anmeldedatum: 26.09.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.10.2009, 07:45     Titel:
  Antworten mit Zitat
Jepp. Danke Olli! Hab's gestern nach'n biss Gefummel hinbekommen, muss dat jetzt etwas differenzierter gestalten, passt aber so:

Code:

A = [1,1,1; 2,2,2; 3,3,3];

d = [-1,0,5];


dmax = 5;
dmin = -5;

Rmax = 255;
Gmax = 255;
Bmax = 255;


mid_d = (dmax-dmin)/2 + dmin;
figure
hold on

for i = 1:size(A,1)
    if d(i) > mid_d
        R = 255;
        G = Gmax - (255/(dmax-mid_d)) * (d(i) - mid_d);
        B = 0;
    else
        R = 0 + (255/(dmax-mid_d)) * (d(i) - dmin);
        G = 0 + (255/(dmax-mid_d)) * (d(i) - dmin);
        B = Bmax - (255/(dmax-mid_d)) * (d(i) - dmin);
    end

    plot3(A(i,1), A(i,2), A(i,3), 'o', 'Color', [R G B]/255, 'MarkerFacecolor', [R G B]/255)
end
