>> 3D Ring-Grafik - Farben steuern



stoxxii

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.12.2022, 14:00     Titel: >> 3D Ring-Grafik - Farben steuern
  Antworten mit Zitat
Hallo Guys und User-Gemeinde,
Hallo Admins,

ich habe hier ein kleines 3D-Grafik Beispiel mit Cylinder-Code: siehe auch im Anhang:
Zitat:
% ::::::::::::::::::::::::
[x, y, z] = cylinder([1, 1, 0.6, 0.6, 1], 50);
z([2,3], : ) = 0.5;
z([4,5], : ) = 0;
% :::::::::::::::::::::
HB = surf(x,y,z);
axis equal off;
set(HB, 'Facecolor',[0,1,0])


Ich habe versucht, die Segmente des Kreis-Rings farblich zusteuern ...
Z.B. 30% der Segmente in ROT , 50% aller Segment in Blau und 20% aller Segment in GRÜN ... -->> Leider ohne Erfolg Confused

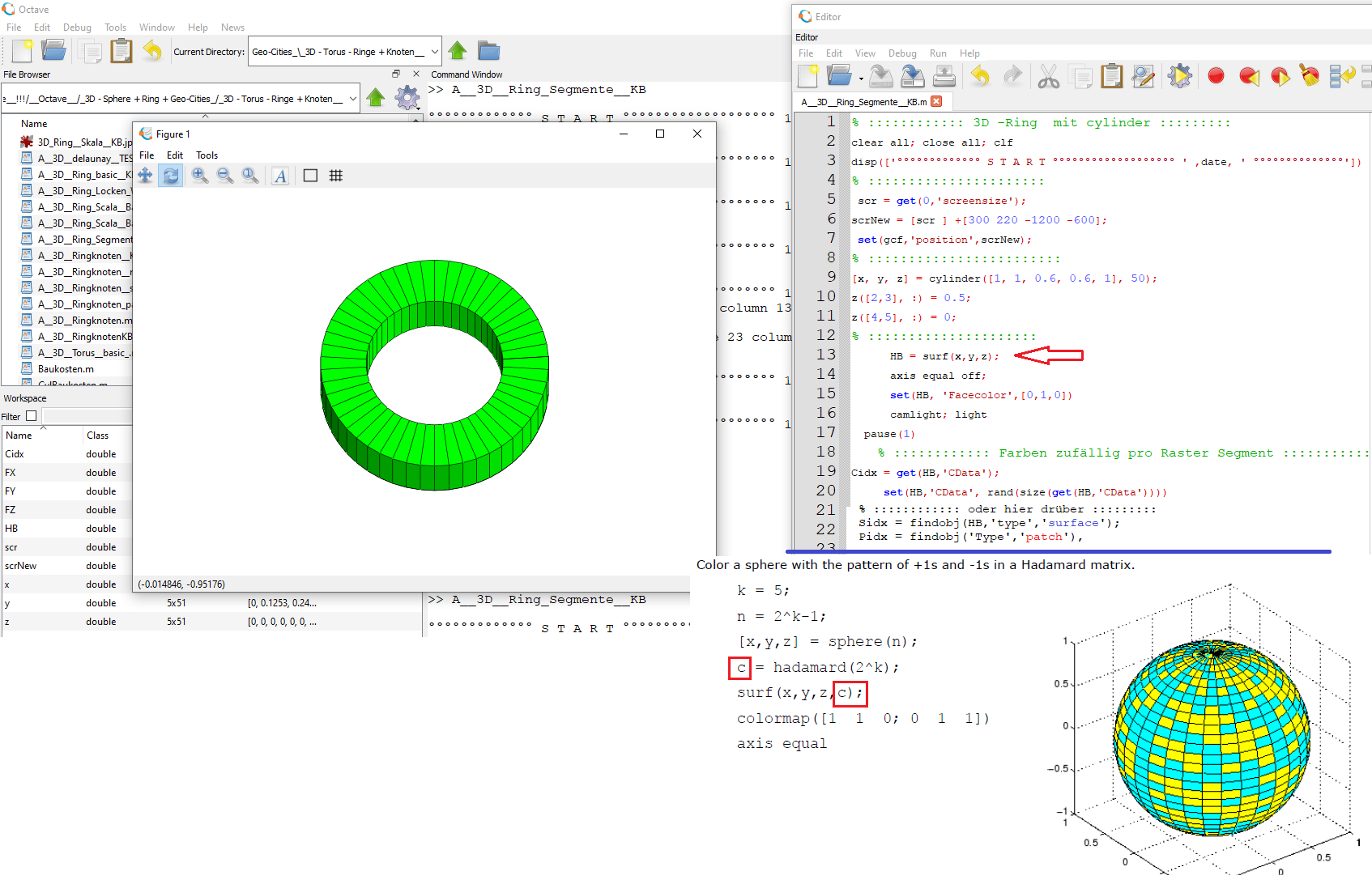

entweder wie im Anhang im Screenhsot zu sehen:
über: findobj(Type, patch oder surface ...

oder über den Weg : vorher einen Farb-Matrix in Variable "C" bei Surf einzubauen ... Siehe auch hier bitte Anhang : Bsp. Sphere mit Hadamard-Matrix...

Ich hoffe, ich habe mich halbwegs verständlich ausgedrückt ...
Danke für Tipps & Tricks vorab.... Wink

Beste Grüße
stoxxii

_Octa__3D-Ring__surf mit cdata__uwe_.png
 Beschreibung:

Download
 Dateiname:  _Octa__3D-Ring__surf mit cdata__uwe_.png
 Dateigröße:  284.82 KB
 Heruntergeladen:  144 mal
