Verfasst am: 19.05.2014, 12:28 Titel: 3D Säulendiagramm mit Häufigkeitsverteilung

Hallo Forumsgemeinde Very Happy

ich bin Matlab Neuling und benötig Hilfe.

Ich habe Messreihen x & y, welche mit 200Hz gemessen wurden.

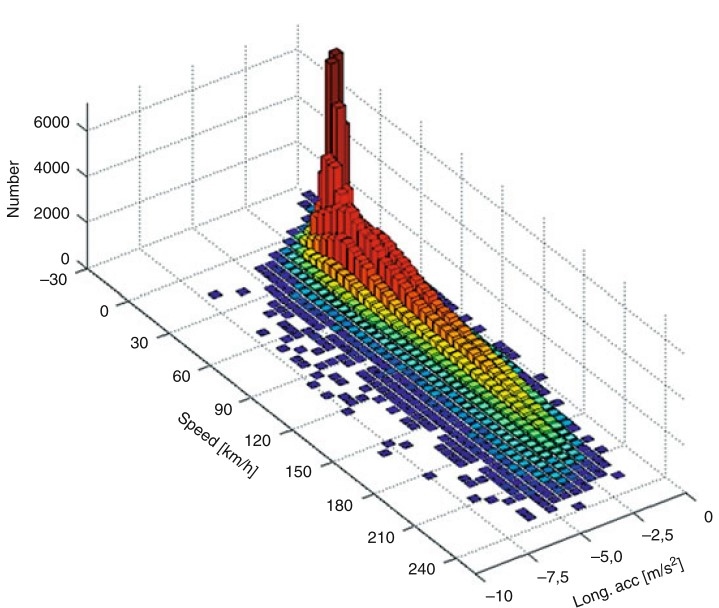

Mein Ziel ist es einen Plot zu erstellen, welcher mir auf der Z-Achse die Häufigkeit des Wertepaars anzeigt. (siehe Bild)

als Beispiel sollen die Funktionen x und y genommen werden.

Code:

test=1:0.005:10;
x=100*(1+sin(test));
y=8*cos(test);

Funktion ohne Link?

die Größe der Säulen sollte: delta x=5
delta y=0,2 sein

Mein Problem ist:

1) wie kann ich mein Signal so einteilen, dass ich die "Säulen" erstellen kann

2) wie kann ich die Wertepaare zählen lassen

3) wie erstellt man so einen Plot mit den verschiedenen Farben zu den verschiedenen Häufigkeiten

Ich hoffe man versteht mein Vorhaben Very Happy

Wär sehr nett wenn mir jemand helfen kann.

3D plot.jpg

Beschreibung:

Download

Dateiname:

3D plot.jpg

Dateigröße:

167.02 KB

Heruntergeladen:

442 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 20.05.2014, 21:04 Titel:

Hallo,

schau dir mal hist3 an

Code:

doc hist3

Funktion ohne Link?

Grüße,
Harald

testnickname

Themenstarter

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 07.05.14

	Wohnort: ---

	Version: ---

Verfasst am: 25.05.2014, 11:29 Titel:

vielen Dank

hat geklappt Very Happy

Gruß
testnickname

testnickname

Themenstarter

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 07.05.14

	Wohnort: ---

	Version: ---

Verfasst am: 27.05.2014, 10:10 Titel:

Mein 3D Plot funktioniert, wie er soll, aber er ist etwas unübersichtlich.

Ich habe ihn nach dem Bsp. der Matlab Hilfe "hist3" gebaut und "eingefärbt",
da ich aber sehr große Häufigkeitsdifferenzen habe (von 1 mal bis x*10^6), erkennt man die wenig auftretenden Wertepaare(fast dunkelblau) nicht von den gar nicht auftretenden(dunkelblau).

so wird er nach Matlab "eingefärbt"

Code:

%
test=1:0.005:10;
x=100*(1+sin(test));
y=8*cos(test);

X = [x,y];

hist3(X,[7 7]);

set(gcf,'renderer','opengl');
set(get(gca,'child'),'FaceColor','interp','CDataMode','auto');

Funktion ohne Link?

mein Ziel ist es die nicht vorkommenden Wertepaar (Häufigkeit=0), z.B. weiß einzufärben, damit man den ausgenutzten Bereich des Plots besser erkennt.

Vielen Dank schon mal für die Hilfe.

Gruß
testnickname

testnickname

Themenstarter

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 07.05.14

	Wohnort: ---

	Version: ---

Verfasst am: 03.06.2014, 10:38 Titel:

hat keiner ein Idee wie man den Gefärbten Plot "manipulieren" kann?

wär sehr Dankbar wenn mir jemand helfen kann.

MfG
testnickname

testnickname

Themenstarter

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 07.05.14

	Wohnort: ---

	Version: ---

Verfasst am: 03.06.2014, 14:47 Titel:

ich habe es jetzt mit fill3 versucht

wenn ich den Plot betrachte zeigt er mir aber die Quadrate (mit z=0), die weiß sein sollten trotzdem noch teilweise blau an (siehe Grafik)
(nur beim betrachten von oben stellt er die Quadrate rein weiß dar)

so sieht mein fill3 code aus der unter dem hist3 plot kommt

Code:

%
hold on
grid on

x1=[-5;150;150;-5;-5];
y1=[-10;-10;10;10;-10];
z1=[0;0;0;0;0];
fill3(x1,y1,z1,'w')

Funktion ohne Link?

hat jemand eine Idee wie man die Darstellung "sauber" hin bekommt?

MfG
testnickname

test weiß.JPG

Beschreibung:

Download

Dateiname:

test weiß.JPG

Dateigröße:

152.83 KB

Heruntergeladen:

358 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 03.06.2014, 18:29 Titel:

Hallo,

du verwendest aber jetzt andere Daten, oder? Ich bekomme nämlich ein ganz anderes Bild.

Bitte aktuellen Code mit aktuellen Testdaten zur Verfügung stellen.

Grüße,
Harald

testnickname

Themenstarter

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 07.05.14

	Wohnort: ---

	Version: ---

Verfasst am: 03.06.2014, 21:16 Titel:

so
nochmal der ganze code

Code:

%
test=1:0.000001:10;
x=2*(1+sin(test));
y=sin(test)+cos(test);
xt=transpose(x);
yt=transpose(y);
X = [xt,yt];

hist3(X,[50 50]);

set(gcf,'renderer','opengl');
set(get(gca,'child'),'FaceColor','interp','CDataMode','auto');

hold on
grid on

xmin= min(xt);
xmax= max(xt);
ymin= min(yt);
ymax= max(yt);

x1=[xmin;xmax;xmax;xmin;xmin];
y1=[ymin;ymin;ymax;ymax;ymin];
z1=[0;0;0;0;0];
fill3(x1,y1,z1,'w')

Funktion ohne Link?

im Anhang nochmal die Grafik mit diesen Werten.

Das Problem ist, dass ich die z=0 Werte mit der fill3 Funktion mit weiß "übermalen" will - was theoretisch funktioniert, aber leider komisch geplottet wird. (blau weiß gemustert je nach Betrachtungswinkel)

Das ganze hat das Ziel, dass man die auftretenden Wertepaare von den nicht vorkommenden unterscheiden kann.

MfG
testnickname

test weiß 2.JPG

Beschreibung:

Download

Dateiname:

test weiß 2.JPG

Dateigröße:

263.87 KB

Heruntergeladen:

334 mal
