Verfasst am: 02.11.2014, 23:06 Titel: Abbildung erzeugen mit Funktion createfigure erzeugt Fehler

Hallo zusammen,

ich komme gerade nicht weiter, vielleicht kennt jemand bereits das Problem und kann mir weiterhelfen.

Ich habe eine Funktion generiert, die nach meinen gewünschten Eigenschaften Funktionen erzeugt.
Nun lasse ich sie mit verschiedenen Eingangsdaten durchlaufen und plotte diese in einzelne Abbildungen.
Bei den ersten zwei Durchläufen klappt alles wie gewünscht, jedoch beim 3. und 4. Durchgang sind die Werte viel zu hoch (die Daten in den geplotteten Vektoren stimmen jedoch, auch wenn ich die Daten über plot(...) plotte, stimmt die Abbildung).
Wahrscheinlich liegt es an der Benennung der Abbildungen oder daran, dass irgendwo alles zurückgesetzt werden muss?

Bin um jede Hilfe dankbar!

Anbei meine Funktion:

Code:

function createfigure_hourly_energy_demand(X1,YMatrix)
% X1: vector of x data
% Y1: vector of y data

% Create figure
figure1 = figure('PaperType','A3','PaperSize',[41.948713346 29.681205808],...
'PaperOrientation','landscape',...
'Color',[1 1 1]);

% Create axes
axes1 = axes('Parent',figure1,...
'YTickLabel',{'0','50.000','100.000','150.000','200.000','250.000','300.000','350.000','400.000','450.000'},...
'TickDir','out',...
'Position',[0.13 0.11 0.853253588516746 0.815],...
'FontSize',10,...
'FontName','Frutiger 45 Light');
% to preserve the X-limits of the axes
xlim(axes1,[0 8760]);
hold(axes1,'all');

% Create multiple lines using matrix input to plot
plot1 = plot(X1,YMatrix,'Parent',axes1,'LineWidth',0.1);
set(plot1(1),'Color',[0 0.462745100259781 0.721568644046783],...
'DisplayName','Szenario A');
set(plot1(2),'Color',[0.678431391716003 0.921568632125854 1],...
'DisplayName','Szenario B');
set(plot1(3),'Color',[0.325490206480026 0.65490198135376 0.835294127464294],...
'DisplayName','Szenario C');

% Create xlabel
xlabel('Zeit [h]','FontSize',10,'FontName','Frutiger 45 Light');

% Create ylabel
ylabel('Energiebedarf [kWh]','FontName','Frutiger 45 Light',...
'HorizontalAlignment','left');

% Create legend
legend1 = legend(axes1,'show');
set(legend1,'EdgeColor',[1 1 1],'YColor',[1 1 1],'XColor',[1 1 1],...
'Position',[0.472861356932153 0.823463056965594 0.106194690265487 0.107727016356458]);

Funktion ohne Link?

Und hier der Aufruf der Funktion:

Code:

createfigure_hourly_energy_demand(time_hour,[Q_ges_07_ele_A,Q_ges_07_ele_B,Q_ges_07_ele_C]);
createfigure_hourly_energy_demand(time_hour,[Q_ges_09_ele_A,Q_ges_09_ele_B,Q_ges_09_ele_C]);
createfigure_hourly_energy_demand(time_hour,[Q_ges_20_min_ele_A,Q_ges_20_min_ele_B,Q_ges_20_min_ele_C]);
createfigure_hourly_energy_demand(time_hour,[Q_ges_20_plu_ele_A,Q_ges_20_plu_ele_B,Q_ges_20_plu_ele_C]);

Funktion ohne Link?


Beschreibung:

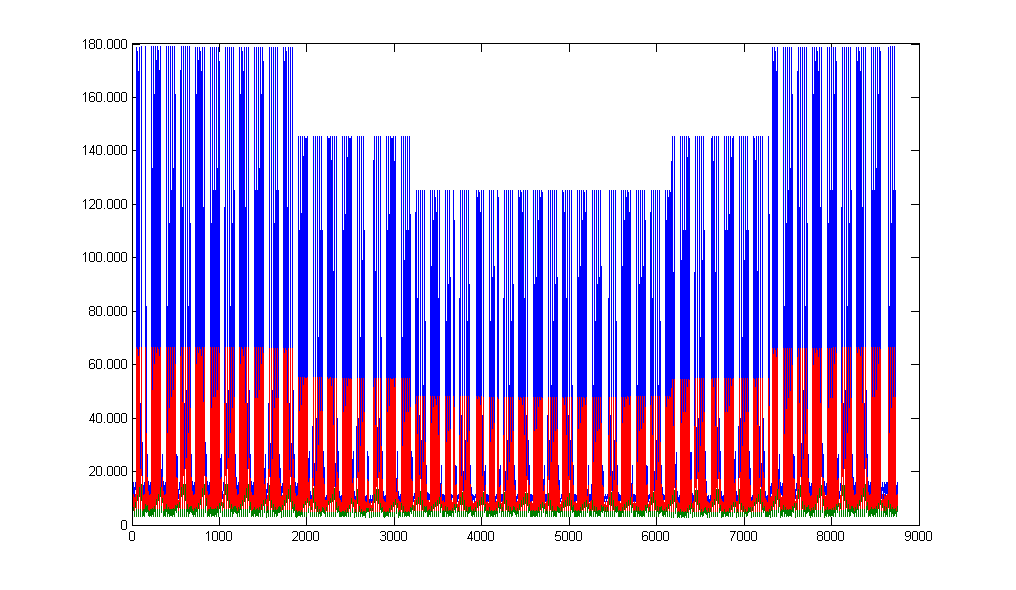

Dies wäre die korrekte Abbildung

Download

Dateiname:


Dateigröße:

8.73 KB

Heruntergeladen:

312 mal


Beschreibung:

Dies ist die fehlerhafte Abbildung von: createfigure_hourly_energy_demand(time_hour,[Q_ges_20_min_ele_A,Q_ges_20_min_ele_B,Q_ges_20_min_ele_C]);

Download

Dateiname:


Dateigröße:

24.69 KB

Heruntergeladen:

325 mal

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 03.11.2014, 15:37 Titel:

Hallo

das liegt daran, dass du von Hand die Tick's Labels der Y-Achse verändert hast, also nur die Namen, nicht die Werte:

Rot -Markierte muss weg und ist so nicht richtig:

% Create axes
axes1 = axes('Parent',figure1,...
'YTickLabel',{'0','50.000','100.000','150.000','200.000','250.000','300.000','350.000','400.000','450.000'},...
'TickDir','out',...
'Position',[0.13 0.11 0.853253588516746 0.815],...
'FontSize',10,...
'FontName','Frutiger 45 Light');

wenn du die Y-Ticks so skaliert haben möchtest, dann so

Code:

axes1 = axes('Parent',figure1,...
'YLim', [0 450],...
'YTick',0:50:450,...
'TickDir','out',...
'Position',[0.13 0.11 0.853253588516746 0.815],...
'FontSize',10,...
'FontName','Frutiger 45 Light');

Funktion ohne Link?

oder über SET-Methode:

Code:

axes1 = axes('Parent',figure1,...
'TickDir','out',...
'Position',[0.13 0.11 0.853253588516746 0.815],...
'FontSize',10,...
'FontName','Frutiger 45 Light');

set(axes1, 'YLim', [0 450],...
'YTick',0:50:450);

Funktion ohne Link?

simsl

Themenstarter

Forum-Newbie


	Beiträge: 7

	Anmeldedatum: 16.10.14

	Wohnort: ---

	Version: ---

Verfasst am: 05.11.2014, 12:59 Titel:

Ah verstehe, ja jetzt funktioniert es. Bestens, vielen vielen Dank!!!
