Absolute Größe der Figure vergrößern beim Exportieren


pospiech
Forum-Century

Forum-Century

Beiträge: 130
Anmeldedatum: 03.09.07
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 24.09.2008, 16:49     Titel: Absolute Größe der Figure vergrößern beim Exportieren
  Antworten mit Zitat

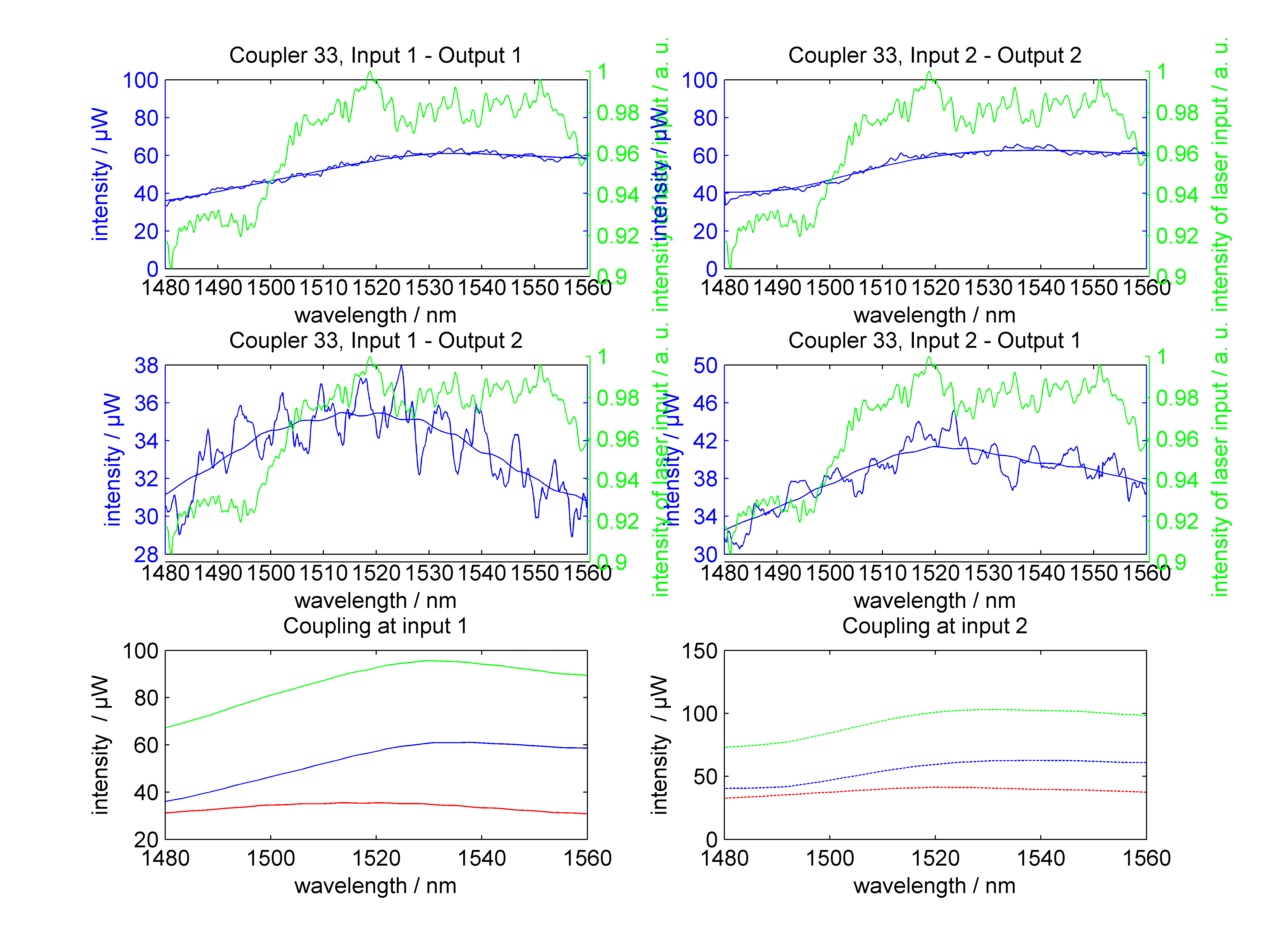

Ich habe 6 Plots die in eine 2x3 Anordnung dargestellt werden. Wenn ich diese exportiere, dann laufen die Beschriftungen eineinander, wie in der angehangenen Datei zu sehen.

Die falsch dargestellten plotyy Graphen werden hier besrochen.

Exportieren tue ich mit
Code:

print(gcf, '-r600', [Couplername '.png'], '-dpng');



Coupler 33.png
 Beschreibung:

Download
 Dateiname:  Coupler 33.png
 Dateigröße:  206.53 KB
 Heruntergeladen:  998 mal
Private Nachricht senden Benutzer-Profile anzeigen


nschlange
Ehrenmitglied

Ehrenmitglied


Beiträge: 1.320
Anmeldedatum: 06.09.07
Wohnort: NRW
Version: R2007b
     Beitrag Verfasst am: 24.09.2008, 19:03     Titel:
  Antworten mit Zitat
Hi,

so eine ähnliche Frage gab es hier glaube ich schon mal, vielleicht findest Du mit der Foren-Suche was.
Sonst google mal nach controlled bzw. controlling figure size.

Edit: Ich sehe, es klappt wohl, hier vielleicht trotzdem noch ein Link:
http://www.gomatlab.de/plot-subplot.....oesse-fixieren-t1190.html
_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"

Zuletzt bearbeitet von nschlange am 25.09.2008, 11:22, insgesamt einmal bearbeitet
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

pospiech
Themenstarter

 Forum-Century

Forum-Century

Beiträge: 130
Anmeldedatum: 03.09.07
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.09.2008, 08:47     Titel:
  Antworten mit Zitat
Code:

figure_width = 20;
figure_height = 30;
set(1, 'units', 'centimeters', 'pos', [0 0 figure_width figure_height])
set(gcf,'PaperPositionMode','auto');
print(gcf, '-r600', [Couplername '.png'], '-dpng');


scheint die Lösung zu sein.

wobei die Figure Größe nur beachtet wird, wenn die vorletzt Zeile drinsteht.
