Abspeichern von Figures als png ergibt weiße Striche im Bil


Doofi5

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.07.2014, 11:07     Titel: Abspeichern von Figures als png ergibt weiße Striche im Bil
  Antworten mit Zitat
Hallo Forum,

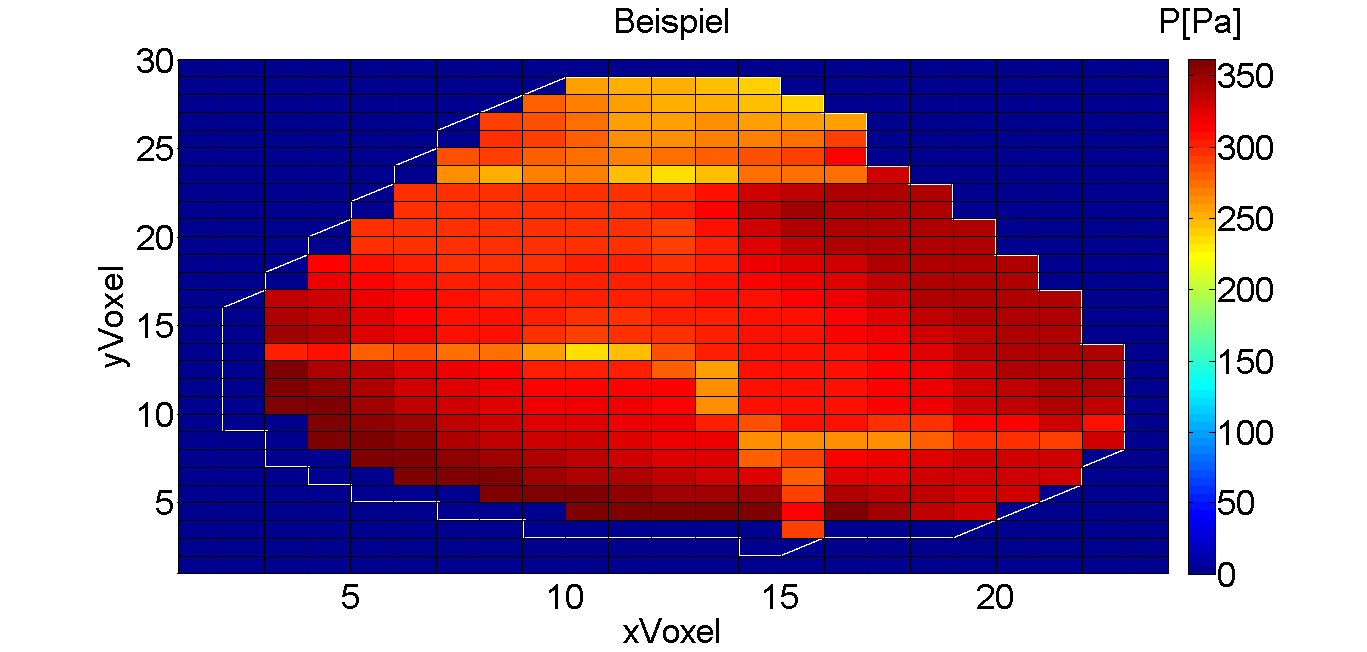

ich erstelle einen surf-plot von einem Slice eines dreidimensionalen Datensatzes. Die von MATLAB generierte Figure sieht gut aus. Speichere ich diese allerdings als *.png bilden sich weiße Linien um die Kontur (s. Anhang).
Mein verwendeter Code ist im Folgenden wiedergegeben
Code:

figure(2)
hold on
surf(Pcfd(1:30,15:38,10))
axis tight
grid off
set(gca,'FontSize',26)
title('Beispiel')
xlabel('xVoxel')
ylabel('yVoxel')
h = colorbar;
set(get(h, 'title'), 'String', 'P[Pa]','FontSize',26);
set(h,'FontSize',26)
hold off


Kann mit jemand helfen, diesen Fehler zu beseitigen oder hat jemand eine Idee, wieso dieser überhaupt entsteht? Getestet wurde mit drei unterschiedlichen MATLAB-Versionen (2013b, 2010b, 2009b), die allesamt den gleichen Fehler erzeugen.

Vielen Dank und viele Grüße,
der Doofi

 Beschreibung:

Download
 Dateiname:  Beispiel.png
 Dateigröße:  13.39 KB
 Heruntergeladen:  297 mal


Doofi5

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.07.2014, 11:11     Titel:
  Antworten mit Zitat
Ziehe die Frage zurück, mit dem slice-Befehl funktioniert es. Wer dennoch antwortet: interessant finde ich es allemal.

Viele Grüße

Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 06.07.2014, 16:52     Titel: Re: Abspeichern von Figures als png ergibt weiße Striche im
  Antworten mit Zitat
Hallo Doofi5,

Das könnte ein OpenGL-Problem sein. Was geschieht, wenn Du den Renderer der FIGURE auf ZBuffer oder Painters stellst?

Gruß, Jan
