Verfasst am: 28.05.2009, 13:33 Titel: Achsenbeschriftung!

Hallo!!

Irgendwie haben viele ein ähnliches Problem, aber es helfen mir alle euren tollen Ideen bis jetzt noch nicht weiter.

Ich habe folgendes Problem:

Ich habe ein regelmäßiges Gitter. Auf der Längsachse ist die Beschriftung von 0 bis 40.
Auf der vertikalen ist sie 0 bis 60.

Ich möchte aber die vertikale Achse von 40 bis 70. Problem dabei ist, dass die Schrittweite nicht 1 wie normal sondern 0.5 ist. Längsachse habe ich schon zusammengebracht von -20 bis 20

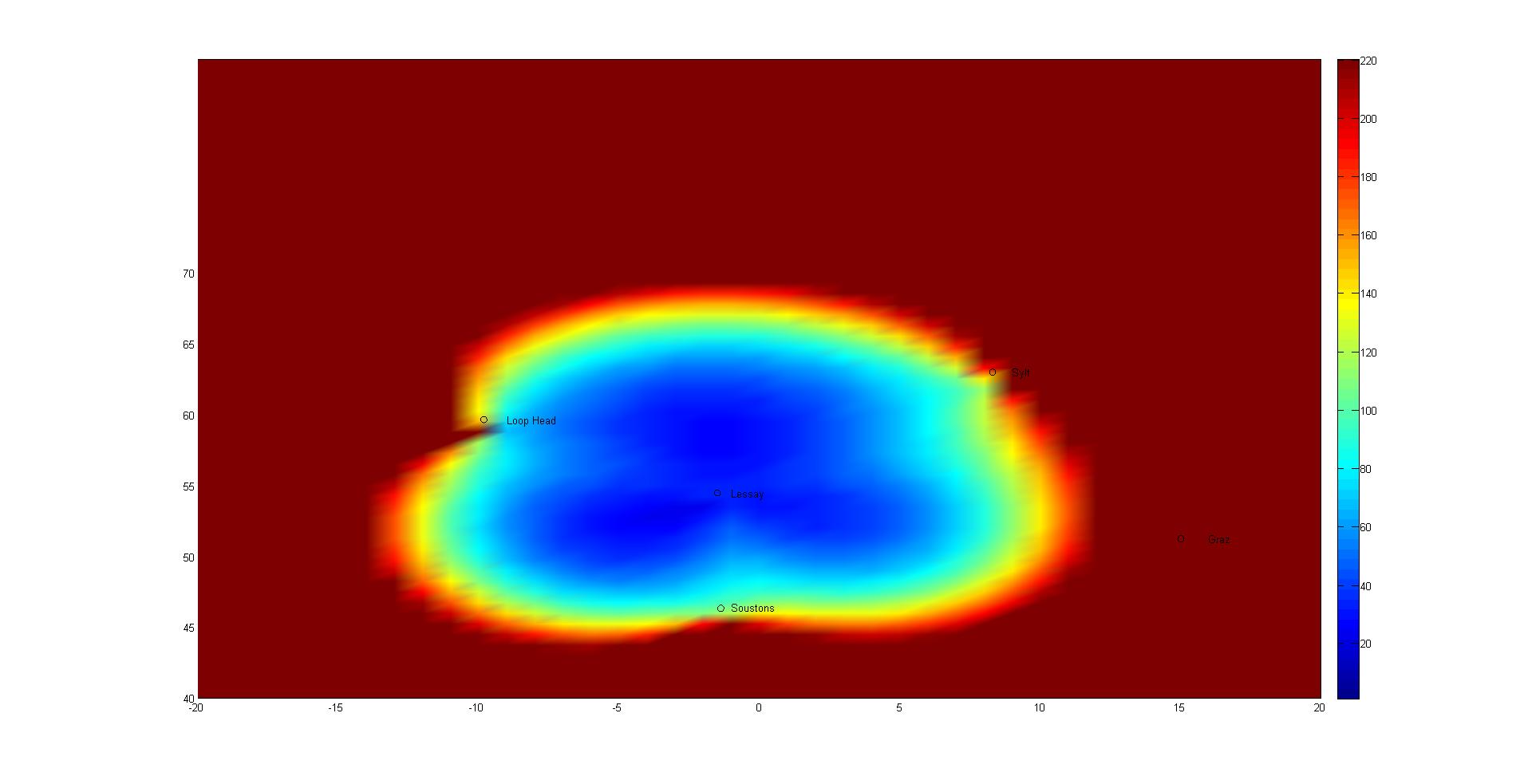

Im Anhang ist ein JPG.

Habe es mit folgendem Code in der x-Achse geschafft.

Code:

N = 9; % Anzahl der Labels
xlim = get(gca,'XLim'); % xlimit
set(gca,'XTick',linspace(xlim(1),xlim(2),N)); % lineare Einteilung
set(gca,'XTickLabel',{'-20' '-15' '-10' '-5' '0' '5' '10' '15' '20'});

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

68.67 KB

Heruntergeladen:

566 mal

Bijick

Ehrenmitglied


	Beiträge: 914

	Anmeldedatum: 18.06.07

	Wohnort: Nürnberg

	Version: R2006b, R2008b

Verfasst am: 28.05.2009, 14:02 Titel:

Hallo,

man kann die Zuordnung auch gleich beim Erstellen der Grafik angeben:

Code:

x = -20:20;
y = 40:0.5:70;

image(x,y,Daten)

Funktion ohne Link?

Herzliche Grüße
Bijick
_________________

>> why

mr_endres

Forum-Fortgeschrittener


	Beiträge: 78

	Anmeldedatum: 11.06.08

	Wohnort: Unterfranken

	Version: ---

Verfasst am: 28.05.2009, 14:09 Titel:

Hallo,

ansonsten sind folgende Zeilen vielleicht hilfreich.

Code:

%Beispielplot
x=[-10:.2:10];
plot(x,sin(x)+50);

grenze=[-20,20,40,70];
axis(grenze);
set(gca,'XTick',grenze(1):5:grenze(2));
set(gca,'YTick',grenze(3):.5:grenze(4));

Funktion ohne Link?

mfg Johannes

BloodDragon198

Themenstarter

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 08.05.09

	Wohnort: ---

	Version: ---

Verfasst am: 28.05.2009, 14:47 Titel:

Danke vielmals für eure Vorschläge. Mein Problem ist trotzdem nicht gelöst.

mr_endres...mit deiner Idee bekomme ich zwar die Grenzen in den Griff, nur stellt er mir nur diesen Bereich dann dar. Das möchte ich nicht.

bijick...mit deinem Vorschlag schaut der ganze Plot dann falsch aus.....die achsenbeschriftung läuft in y von 70 bis 40 und der helle teil ist einfach falsch........

Es ist auch nicht so leicht zu erklären....ich möchte den Plot genau so wieder haben, wie er im JPG vorhanden ist...nur dass die Y- Achse von 40 bis 70 läuft....mit dem Unterschied, dass ich eine Schrittweite von 0.5 habe und nicht wie bereits erwähnt 1.....denn dann wäre es ja nicht weiter tragisch dieses Problem....

hoffe noch auf ein paar Antworten um dieses Problem in den Griff zu bekommen.....

DANKE vielmals!!

Bijick

Ehrenmitglied


	Beiträge: 914

	Anmeldedatum: 18.06.07

	Wohnort: Nürnberg

	Version: R2006b, R2008b

Verfasst am: 28.05.2009, 16:30 Titel:

Hallo,

zeig doch bitte den Code, mit dem Du die Grafik erstellst (Beispieldaten für die Matrix nehmen). Ich kann es mir grad schwer vorstellen, wo es fehlt.

Herzliche Grüße
Bijick
_________________

>> why

BloodDragon198

Themenstarter

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 08.05.09

	Wohnort: ---

	Version: ---

Verfasst am: 28.05.2009, 17:20 Titel:

Code:

pcolor(h)
shading interp
caxis([1 220])

N = 9; % Anzahl der Labels
xlim = get(gca,'XLim'); % xlimit
set(gca,'XTick',linspace(xlim(1),xlim(2),N)); % lineare Einteilung
set(gca,'XTickLabel',{'-20' '-15' '-10' '-5' '0' '5' '10' '15' '20'});
% N = 7; % Anzahl der Labels
% ylim = get(gca,'yLim')*2; % ylimit
% set(gca,'yTick',linspace(xlim(1),xlim(2),N)); % lineare Einteilung
% set(gca,'yTickLabel',{'40' '45' '50' '55' '60' '65' '70'});

Funktion ohne Link?

Das ist mein Code, mit dem ich versuche den Plot darzustellen.

Die Matrix h als txt Datei im Anhang

h.txt

Beschreibung:

Download

Dateiname:

h.txt

Dateigröße:

41.58 KB

Heruntergeladen:

584 mal

Bijick

Ehrenmitglied


	Beiträge: 914

	Anmeldedatum: 18.06.07

	Wohnort: Nürnberg

	Version: R2006b, R2008b

Verfasst am: 29.05.2009, 09:13 Titel:

Hallo BloodDragon198,

mein neuer Vorschlag:

Code:

x=-20:20;
y=40:0.5:70;
pcolor(x,y,h);
shading interp
caxis([1 220])

Funktion ohne Link?

Das sieht dann aus wie im jpg von Dir. Mein Fehler im vorherigen Code war, image statt pcolor vorzuschlagen. Dabei wird die y-Achse gespiegelt und die Farben werden verändert.

Herzliche Grüße
Bijick
_________________

>> why

BloodDragon198

Themenstarter

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 08.05.09

	Wohnort: ---

	Version: ---

Verfasst am: 29.05.2009, 11:15 Titel:

Ich danke dir unendlich Bijick. Das hat dann geholfen Very Happy
