Verfasst am: 21.04.2016, 11:27 Titel: Achsenlängen von Subplots bei festen AspectRatio

Ich habe das folgende Problem (siehe Bild):

Via Matlab erzeuge ich Daten für einen Surf-Plot. Die Plots unterhalb bzw. rechts zeigen die x-z- bzw-y-z-Schnitte entlang der weißen Linien. Das Verhältnis der Achsen im Surf-Plot ist mit

Code:

daspect([1 1 1])

Funktion ohne Link?

festgelegt.

Die maximale Größe der Subplots ohne Beschriftung wird vor der Berechnung durch

Code:

'units','normalized','Position',[...]

Funktion ohne Link?

festgelegt.

Das genaue Problem ist nun, dass die Achsenlänge der Plot rechts (bzw. bei einen anderen x-y-Verhältnis auch der Plot unten) nicht wie der Surf-Plot skaliert wird.

Die Frage ist also: Wie schafft man es, dass die Achsenlängen der Plots unten und rechts gleich der Achsenlängen des surf ist, wenn das Aspektverhältnis im surf beibehalten wird?

Was vielleicht noch wichtig ist:
Die Plots sind Teil einer GUI (ohne Guide erstellt). Daher wäre es wichtig eine Lösung zu finden, die unabhängig von der Fenstergröße funktioniert.
Die Plots seitlichen Plot müssen nicht unbedingt bündig an den surf-Plot anschließen.

Wäre schön wenn jemand eine hilfreiche Idee hat, wie ich das Problem lösen kann.

Vielen Dank im Voraus!

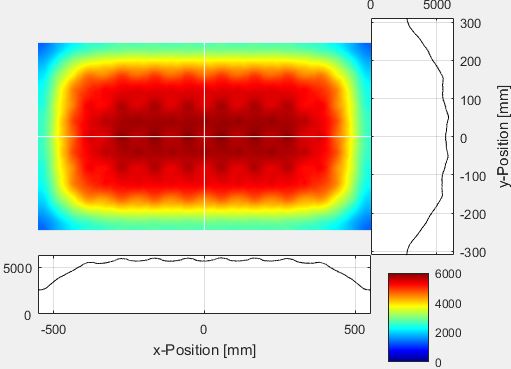

Problem Skalierung.JPG

Beschreibung:

Kern des Problems

Download

Dateiname:

Problem Skalierung.JPG

Dateigröße:

31.2 KB

Heruntergeladen:

399 mal

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 21.04.2016, 12:32 Titel:

mir ist nicht ganz klar ob ich verstanden habe was du erreichen willst aber kannst du nicht die position deines surf plots abfragen und damit dann die achsen erstellen ?
ohne beispiel code ist es immer schwer daran rumzuspielen um es zu testen Smile

_________________

richtig Fragen

TobiasSOK

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 21.04.2016, 12:51 Titel:

Das mit den Positionen abgreifen habe ich schon probiert (sowohl Position, als auch OuterPosition und ThightInset.

Da ist das Problem, dass bei daspect die vorher definierte Position erhalten bleibt, obwohl nicht die ganze Fläche ausgenutzt wird.

Bei OuterPosition und ThightInset hat man das Problem, dass es nur für eine bestimmte Fenstergröße der GUI passt. Maximiert man z.b. die GUI, stimmen die Einstellungen nicht mehr.

Betreffs-Code:
Wie schon geschrieben, ist das in einer GUI eingebaut und entsprechend in relativ viele Unterfunktionen eingebaut. Ich versuch mal in der Hoffnung , die relevanten Codestellen hier zu kopieren.

Hier die Definition der Plots in der GUI:

Code:

%Main-Plot
Plot(1)=subplot(2,2,1,'Units','normalized','Position',[.08 .51 .4 .4],...
'Visible','off');
view([0 90]);
Plot(1).XAxisLocation='top';
xlabel('x-Position [mm]');
ylabel('y-Position [mm]','rot',90);
axis off

%Plot x=constant
Plot(2)=subplot(2,2,2,'units','normalized','Position',[.48 .51 .1 .4],...
'Visible','off');
ylabel('y-Position [mm]','rot',90);
Plot(2).YAxisLocation='right';
Plot(2).XAxisLocation='top';

%Plot y=constant
Plot(3)=subplot(2,2,3,'units','normalized','Position',[.08 .41 .4 .1],...
'Visible','off');
xlabel('x-Position [mm]');

Funktion ohne Link?

aus der Funktion zum Zeichnen des surf:

Code:

set(Figure(1),'currentaxes',Plot(1));
map = colormap(jet(100));
surf(Y, X , Z,'LineStyle','None'); hold on;

colormap(map)%jet
caxis auto;
caxis([0 max(max(Z))]);

view([0 90]);
Plot(1).XAxisLocation='top';
xlabel('x-Position [mm]');
xlim([Y(1) Y(end)]);
ylim([X(1) X(end)]);
ylabel('y-Position [mm]','rot',90);
axis off

hold off;
daspect([1 1 1]);
colorbar('units','normalized','Position',[.5 .33 .05 .15]);

Funktion ohne Link?

aus der Funktion zum Plotten der Grafik rechts:

Code:

set(Figure(1),'currentaxes',Plot(2));
Slice2Pos = find(abs(Y - X) == min(abs(Y - X)));
Slice2Pos = Slice2Pos(end);
plot(Z(:,Slice2Pos(1)),X,'Linestyle','-',...
'Color','k');hold on;

grid on
ylim([X(1) X(end)]);
xlim([0, 1.05].*max(max(Z)));

ylabel('y-Position [mm]','rot',90);
Plot(2).YAxisLocation='right';
Plot(2).XAxisLocation='top';

hold off;

Funktion ohne Link?

aus der Funktion zum Plotten der Grafik unten:

Code:

set(Figure(1),'currentaxes',Plot(3));

Slice1Pos = find(abs(X - Y) == min(abs(X - Y)));
Slice1Pos = Slice1Pos(end);
plot(Y,Z(Slice1Pos(1),:)./NitsScale,'Linestyle','-',...
'Color','k'); hold on;

grid on
xlim([Y(1) Y(end)]);
ylim([0, 1.05].*max(max(Z)));
xlabel('x-Position [mm]');

hold off;

Funktion ohne Link?
