Verfasst am: 01.05.2021, 17:44 Titel: Aktiver Datenpunkt in Plot bei Mausbewegung aktualisieren

Hallo zusammen,

ich arbeite gerade an einer GUI zur Anzeige von Messdaten eines Laser Doppler Vibrometers. Dabei wird auf einer Oberfläche ein Messgitter erzeugt und man erhält für jeden Messpunkt die zeitabhängige Bewegung an dieser Stelle.

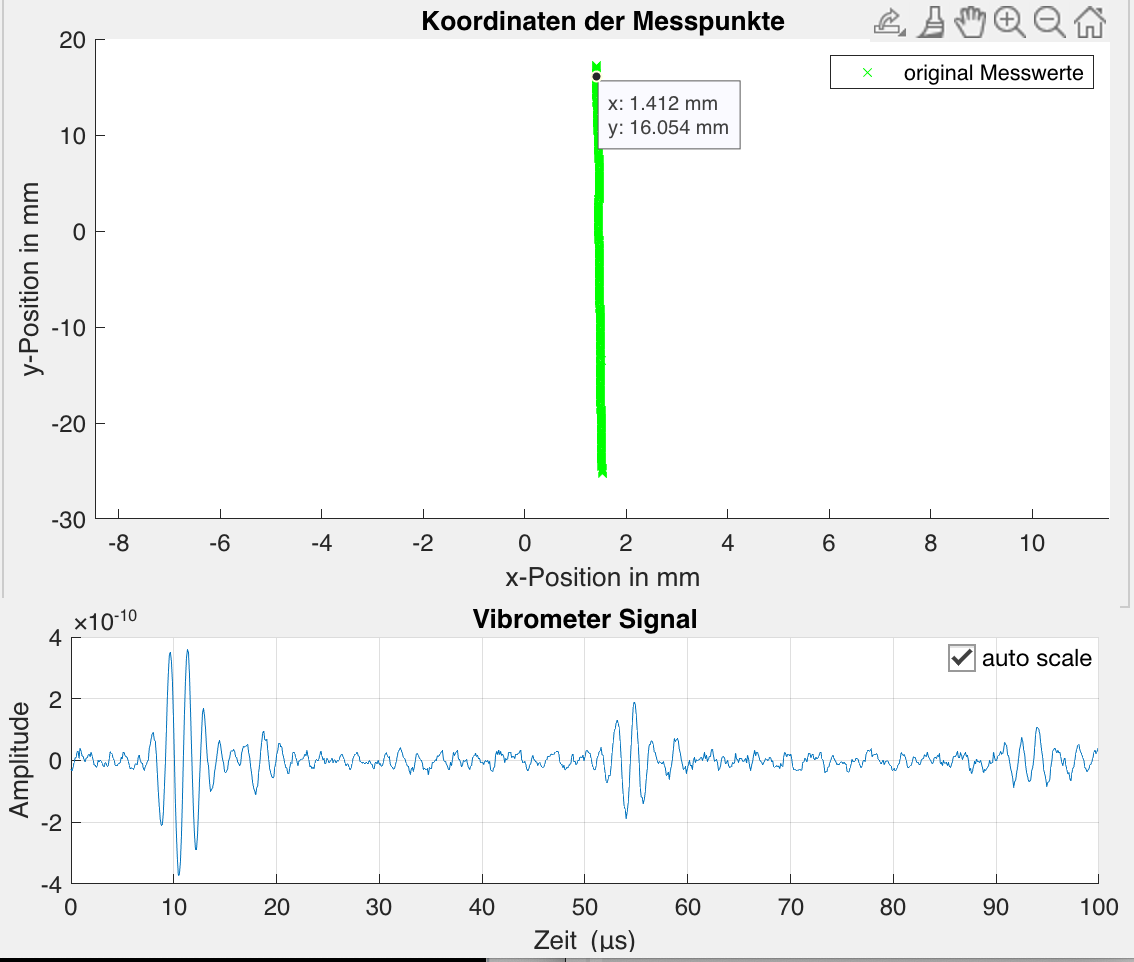

In dem angehängten Bild ist eine solche Linienmessung zu sehen. Oben sind insgesamt 389 Messpositionen (grün Punkte) mit den Koordinaten dargestellt. In der unteren Grafik wird das Signal des ausgewählten Punkts geplottet.
Aktuell habe ich es so gelöst, dass ich beim datacursormode eine UpdateFcn aktiviert habe, und in dieser dann das Signal zum angeklickten Punkt plotte.

Code:

app.dcm_obj = datacursormode(app.UIFigure);
set(app.dcm_obj,'DisplayStyle','datatip',...
'SnapToDataVertex','on','Enable','on', ...
'UpdateFcn',{@dcmUpdateFcn,app})

Funktion ohne Link?

Code:

function txt = dcmUpdateFcn(~, eventObj,app)
txt = {sprintf('x: %.3f mm', eventObj.Position(1)), sprintf('y: %.3f mm', eventObj.Position(2))};
[index,~] = find(app.xySort.*1000==eventObj.Position(1));
[time,amplitude] = app.LoadData(index);
plot(app.UIAxes2,time*1e6,amplitude)
if app.autoscaleCheckBox.Value
app.UIAxes2.YLimMode = 'auto';
ylimits = max(abs(app.UIAxes2.YAxis.Limits));
ylim(app.UIAxes2,[-ylimits,ylimits])
end
end

Funktion ohne Link?

Momentan ist es allerdings so, dass ich für jede Aktualisierung auf einen Datenpunkt klicken muss. Schöner wäre es, wenn ich einfach auf einen Punkt klicken könnte, die Maus gedrückt halte und dann nur bewegen muss und es wird immer der nächstgelegene Punkt geplottet.
Diese Möglichkeit gibt es ja auch bei normalen Figures. Einfach Data Tips aktivieren und schon kann ich einen Punkt anklicken und dann über die Mausbewegung zu anderen wechseln.
Weiß jemand, wie ich dieses Verhalten auch in einer GUI realisiert bekomme?

Beste Grüße

Bildschirmfoto 2021-05-01 um 18.28.53.png

Beschreibung:

Download

Dateiname:

Bildschirmfoto 2021-05-01 um 18.28.53.png

Dateigröße:

119.42 KB

Heruntergeladen:

285 mal
