Amplitudenwert einer sich ändernden sinus-Funktion |
|
| nichtsdahier |
Forum-Newbie
|
 |
Beiträge: 1
|
|
|
|
Anmeldedatum: 30.01.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 30.01.2015, 12:59
Titel: Amplitudenwert einer sich ändernden sinus-Funktion
|
 |
| |
 |
 |
Moin,
ich habe drei verkettete Spannungen eines Dreiphasensystems (stellt ein Stromnetz dar), von denen ich jeweils den Amplitudenwert in Simulink bestimmen möchte, um anschließend Rechenoperationen damit durchzuführen. Herausforderung ist, dass deren Phasenverschiebungen nicht bekannt sind.
Dafür habe ich zuerst über einen Max-Block und einer Rückführung mit 1/s Verzögerung die Amplitude bestimmen können, was bei konstanter Spannungsamplitude gut funktioniert.
Allderings simuliere ich Netzfehler, also Spannungseinbrüche und da wird von der Regelung nicht der neue Amplitudenwert übernommen, sondern der alte beibehalten.

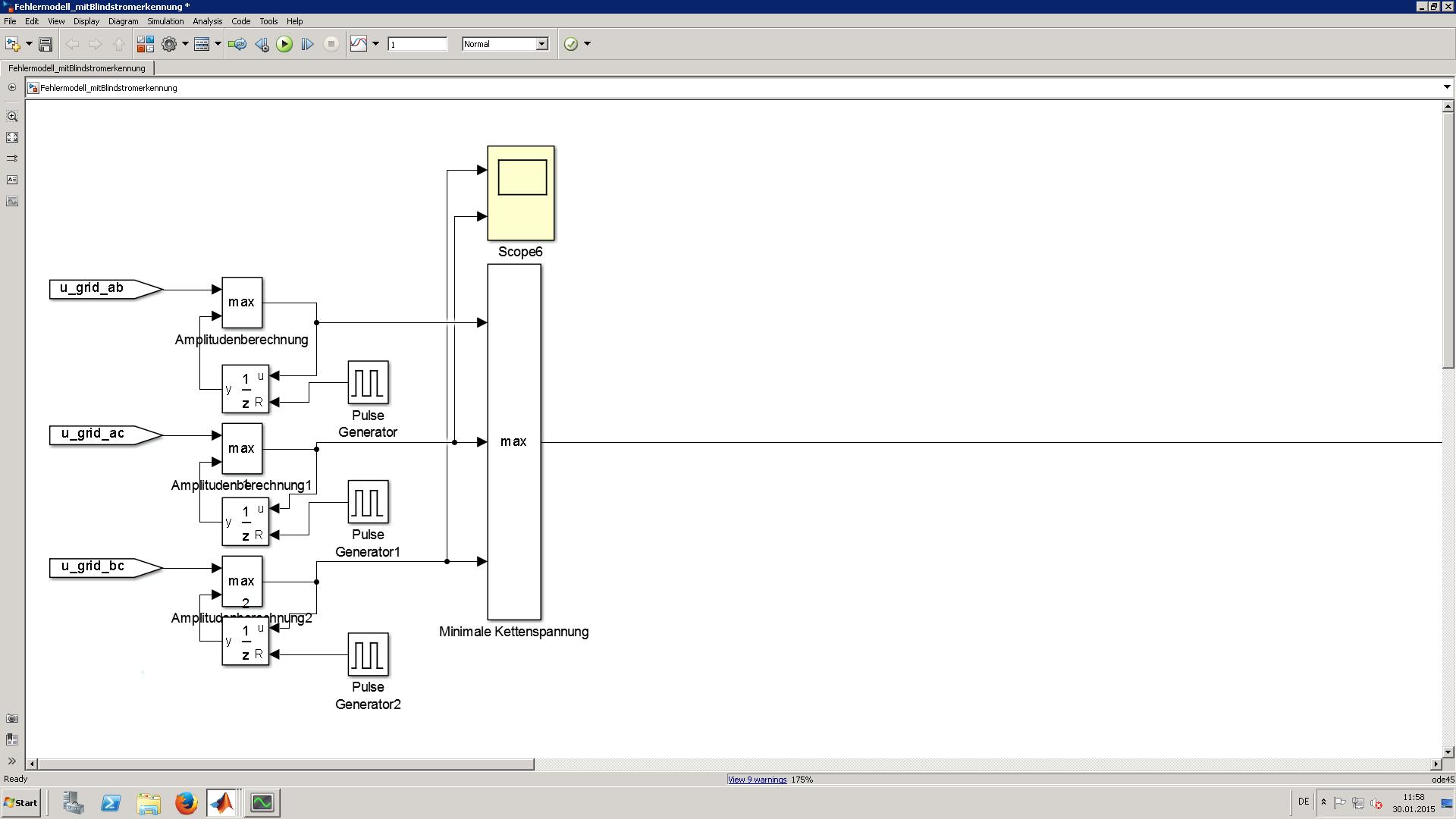

Deshalb habe ich dann (wie im angehängten Foto zu sehen) einen Verzögerungsblock mit Reset Funktion genommen und gebe ihm für jede Periode ein 1-Punktsignal, um den Amplitudenwert zu aktualisieren. Leider funktioniert das nicht richtig, wenn ich nicht die Phasenverschiebung der Spannungen kenne (siehe Graphen des Scopes-> zeigt, dass das Punktsignal nicht zum richtigen Zeitpunkt kommt).
Im nächsten Schritt habe ich den Phasenwinkel phi der Spannung über eine PLL (phase look loop) wie bei netzseitigen Wechselrichtern bestimmen lassen, allerdings weiß ich nicht, wie ich diese Information als Eingangsvariable für die Phase beim Resetblock verwenden kann und ob dies Abhilfe schaffen würde.
Vielleicht gibt es aber auch ganz andere, unkompliziertere Lösungen?
Ich wäre wirklich dankbar, wenn mir jemand hier weiterhelfen könnte!
Beste Grüße
Julian
| Beschreibung: |
|
Download |
| Dateiname: |
Netzwerk Amplitudenberechnung.jpg |
| Dateigröße: |
126.55 KB |
| Heruntergeladen: |
452 mal |

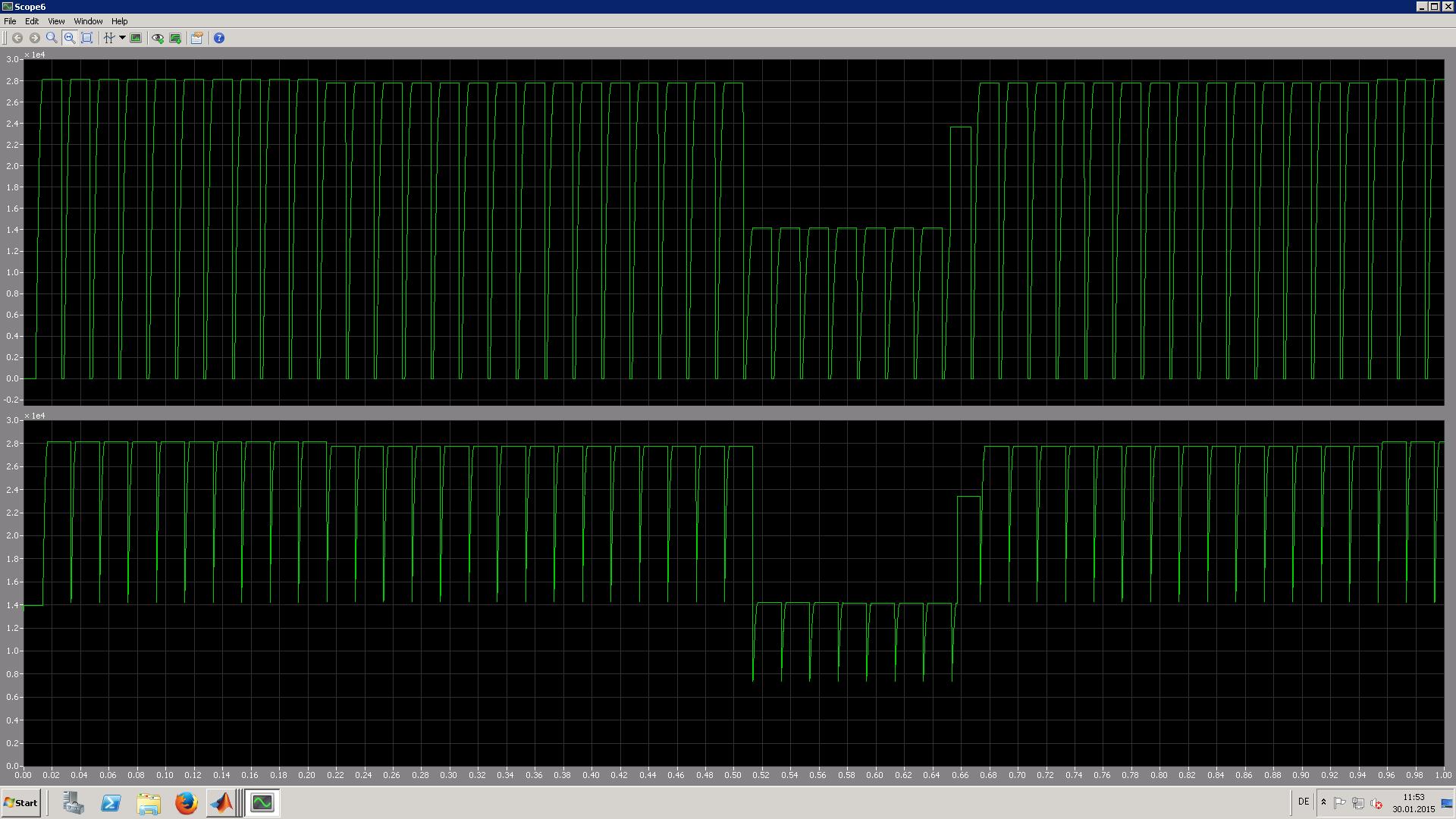

| Beschreibung: |
| Messreihe des Scopes wie im Screenshot aus Simulink zu sehen. |
|
Download |
| Dateiname: |
Messdaten Spannungen.jpg |
| Dateigröße: |
306.57 KB |
| Heruntergeladen: |
413 mal |
|
|
|
|
|
|
|
|
|
