Verfasst am: 08.09.2018, 16:27 Titel: Animation, Zeigerdarstellung komplexe ebene

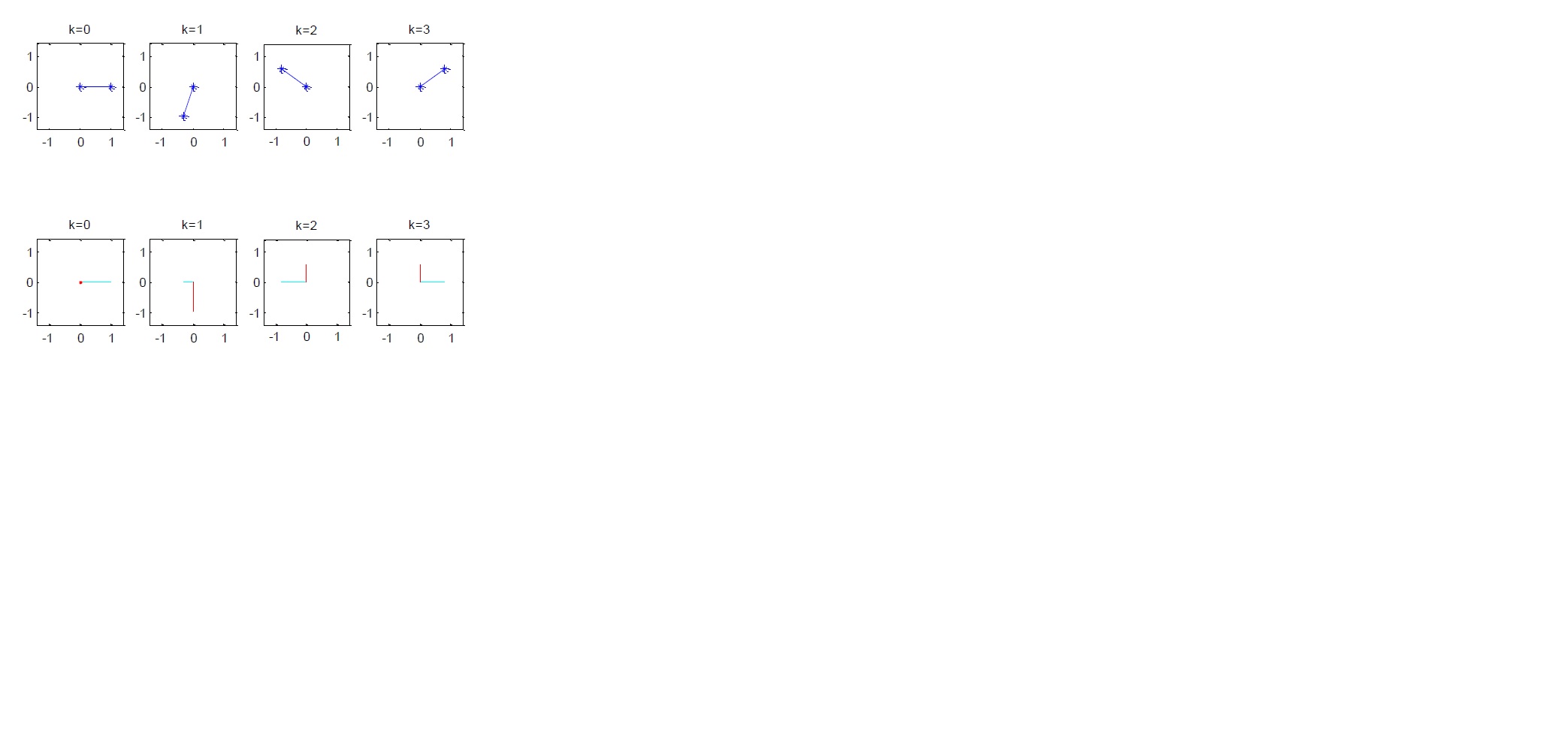

Hallo jemand eine Idee wie man sowas wie auf dem bild welches ich hier angefügt habe plottet?

Es geht um die Animation eines Zeigers der in Abhängikeit von t in der komplexen ebene tickt. mit plot geht es nicht und ich finde leider auch nichts im Buch dazu.
Also ich habe 2 Vektoren mit real und imaginärteil und nun sollen diese auf diese animation abgebildet werden. Leider dürfen wie nicht die compass funktion benutzen.

Grüße


Beschreibung:

Download

Dateiname:


Dateigröße:

68.25 KB

Heruntergeladen:

295 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 08.09.2018, 16:46 Titel:

Hallo,

was hast du probiert und was ging dabei nicht?
Im oberen Teil ist eine Strecke, die mit * als Marker beendet wird? Geht mit plot problemlos mit plot(x,y,'*-') . Falls das am Ende Pfeile sein sollen: quiver .
Im unteren Teil sind nur Strecken, also auch problemlos mit plot.

Animieren kannst du eine Darstellung, indem du die einzelnen Frame in einer for-Schleife erzeugst. drawnow bzw. wenn es zu schnell geht, pause einfügen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

pohloliq

Themenstarter

Forum-Anfänger


	Beiträge: 36

	Anmeldedatum: 22.08.18

	Wohnort: ---

	Version: ---

Verfasst am: 08.09.2018, 17:08 Titel: Animation, Zeigerdarstellung komplexe ebene

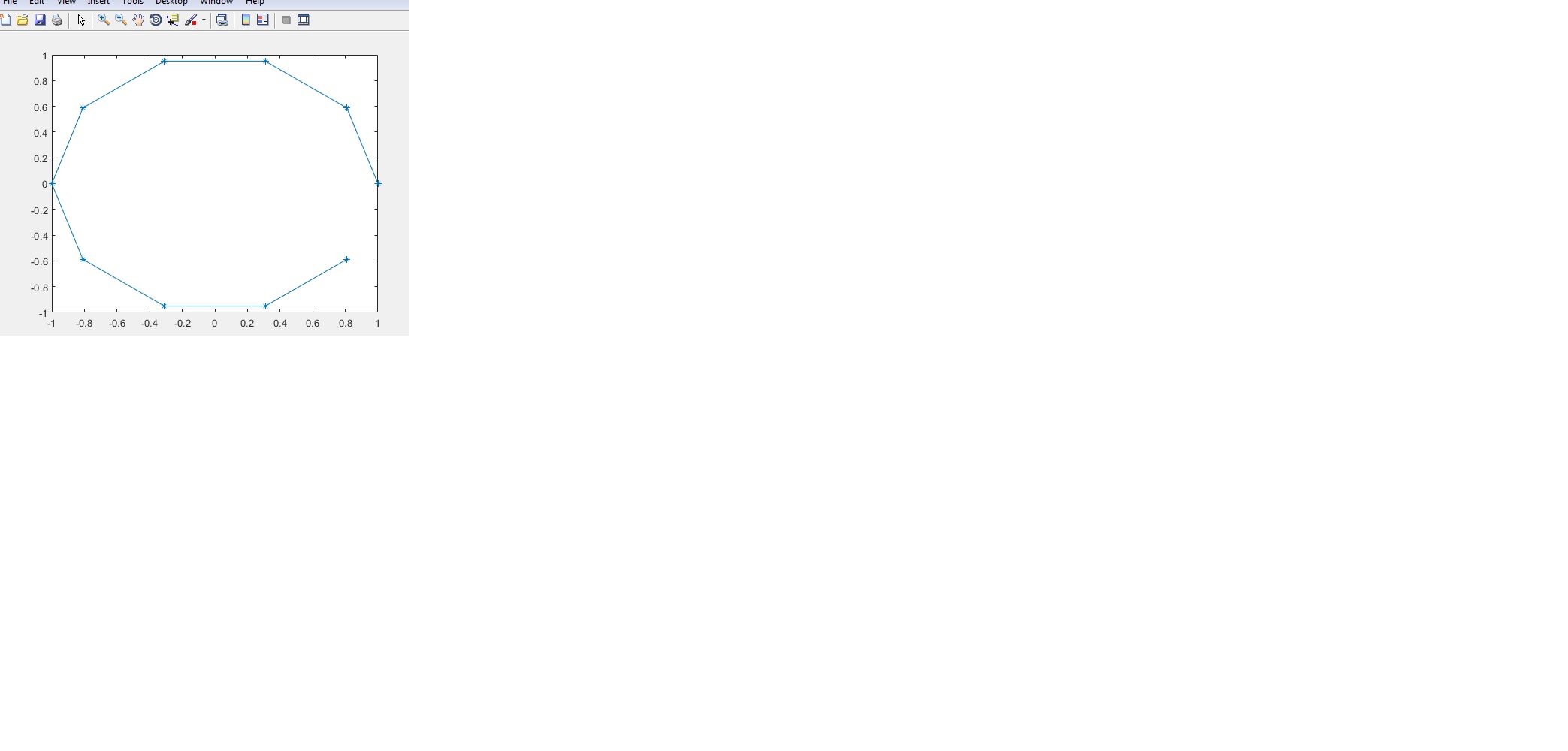

plot(x,y,'*-') erzeugt leider keine gerade vom Mittelpunkt aus.

Siehe angefügtes bild. Man müsste die Ursprungskoordinaten noch irgendwie mit integrieren.

die 'Pause' funktion sollen wir auch benutzen.


Beschreibung:

Download

Dateiname:


Dateigröße:

65.17 KB

Heruntergeladen:

262 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 08.09.2018, 18:06 Titel:

Hallo,

Zitat:

plot(x,y,'*-') erzeugt leider keine gerade vom Mittelpunkt aus.

Wenn du den Mittelpunkt als eines der (x,y)-Paare angibst, schon. Z.B.

Code:

plot([0,1], [0, -1], '-*') % vom Mittelpunkt nach (1,-1)

Funktion ohne Link?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

pohloliq

Themenstarter

Forum-Anfänger


	Beiträge: 36

	Anmeldedatum: 22.08.18

	Wohnort: ---

	Version: ---

Verfasst am: 10.09.2018, 11:33 Titel:

Mit dem Code funktioniert es einigermaßen.
Nur bekomme ich beim Plot links unten 2.4.5 nicht den punkt in der Mitte.
Jemand eine Idee

Code:

k = [0:3];
t = [0:0.01:0.99];

harm_matrix = harm(k,t);

xlim([-1.3 1.3] )
ylim([-1.3 1.3])

for n = 1:length(t)

subplot(2,4,1)
plot([0 imag(harm_matrix(1,n))],[0 real(harm_matrix(1,n))],'-*')
xlim([-1.3 1.3] )
ylim([-1.3 1.3])
subplot(2,4,2)
plot([0 imag(harm_matrix(2,n))],[0 real(harm_matrix(2,n))],'-*')
xlim([-1.3 1.3] )
ylim([-1.3 1.3])
subplot(2,4,3)
plot([0 imag(harm_matrix(3,n))],[0 real(harm_matrix(3,n))],'-*')
xlim([-1.3 1.3] )
ylim([-1.3 1.3])
subplot(2,4,4)
plot([0 imag(harm_matrix(4,n))],[0 real(harm_matrix(4,n))],'-*')
xlim([-1.3 1.3] )
ylim([-1.3 1.3])

subplot(2,4,5)
plot([0 real(harm_matrix(1,n))],[0 0],'r-')
hold on
plot([0 0],[0 imag(harm_matrix(1,n))],'b-')
xlim([-1.3 1.3] )
ylim([-1.3 1.3])
hold off
subplot(2,4,6)
plot([0 real(harm_matrix(2,n))],[0 0],'r-')
hold on
plot([0 0],[0 imag(harm_matrix(2,n))],'b-')
xlim([-1.3 1.3] )
ylim([-1.3 1.3])
hold off
subplot(2,4,7)
plot([0 real(harm_matrix(3,n))],[0 0],'r-')
hold on
plot([0 0],[0 imag(harm_matrix(3,n))],'b-')
xlim([-1.3 1.3] )
ylim([-1.3 1.3])
hold off
subplot(2,4,8)
plot([0 real(harm_matrix(4,n))],[0 0],'r-')
hold on
plot([0 0],[0 imag(harm_matrix(4,n))],'b-')
xlim([-1.3 1.3] )
ylim([-1.3 1.3])
hold off

pause(1)

end

Funktion ohne Link?

Grüße

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 10.09.2018, 12:01 Titel:

Hallo,

ich habe mit einer zufälligen, komplexwertigen harm_matrix versucht das Problem nachzustellen, leider erfolglos. Du müsstest also die harm-Funktion oder noch besser ein möglichst kompaktes Beispiel liefern, das das Problem reproduziert.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

pohloliq

Themenstarter

Forum-Anfänger


	Beiträge: 36

	Anmeldedatum: 22.08.18

	Wohnort: ---

	Version: ---

Verfasst am: 10.09.2018, 13:42 Titel:

Code:

function y = harm(k,t)
harm_matrix = zeros(length(k),length(t));

for m = 1:length(k)
for n = 1:length(t)
harm_matrix(m,n) = exp(j*k(m)*2*pi*t(n));
end
end

y = harm_matrix;

end

Funktion ohne Link?

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 10.09.2018, 14:27 Titel:

Hallo,

die Plots in der unteren Hälfte sehen doch alle gleich aus. Geht es also um alle diese Plots?
Wenn du nur den Nullpunkt einzeichnen willst:

Code:

plot(0,0,'*') % oder einen anderen Marker wie o oder .

Funktion ohne Link?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

pohloliq

Themenstarter

Forum-Anfänger


	Beiträge: 36

	Anmeldedatum: 22.08.18

	Wohnort: ---

	Version: ---

Verfasst am: 10.09.2018, 14:56 Titel:

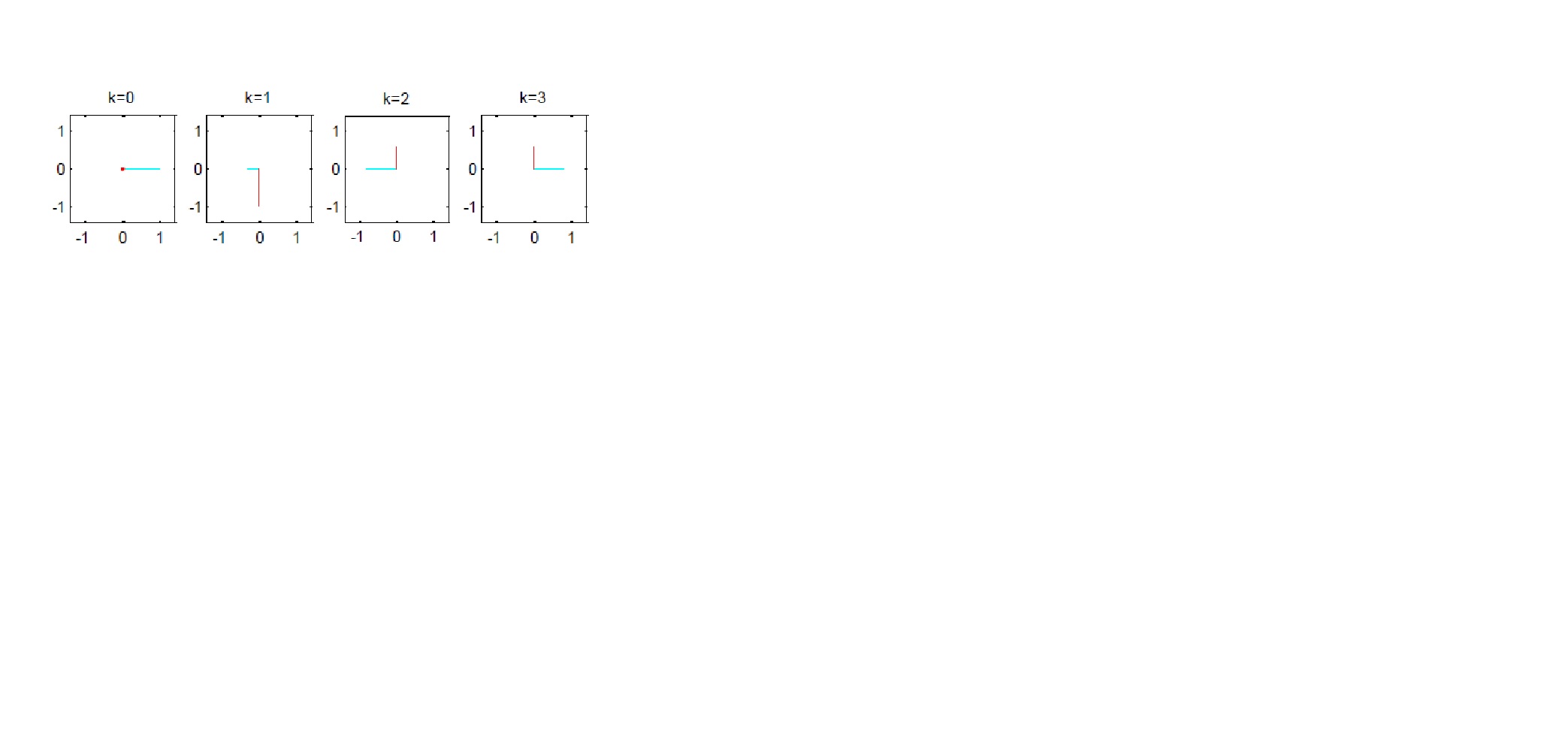

Es geht im den linken plot in dem angefügten JPEG.

Wenn der Realteil 0 wird, sollte zumindest noch ein roter Punkt auf der 0,0 zusehen seien.


Beschreibung:

Download

Dateiname:


Dateigröße:

54.42 KB

Heruntergeladen:

282 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 10.09.2018, 15:06 Titel:

Hallo,

wenn du zwischen den Fällen Realteil = 0 oder nicht unterscheiden willst, brauchst du eine if-Abfrage. Wie du im Fall Realteil = 0 den Punkt bekommst, siehe 15:27.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
