Annotation mit Achsenpoistion setzen - Datumsachse

Oorim

Forum-Anfänger


	Beiträge: 17

	Anmeldedatum: 07.02.09

	Wohnort: ---

	Version: R2008b

Verfasst am: 25.05.2014, 13:18 Titel: Annotation mit Achsenpoistion setzen - Datumsachse

Ahoi

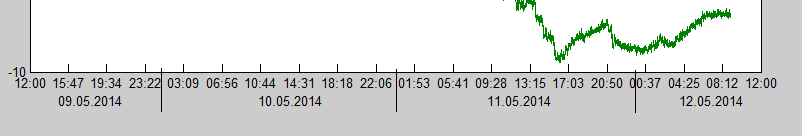

Ich habe ein kleines Problem ... Ich möchte Annotations in meinen Plot setzen, siehe Anhang. Das Problem dabei ist nun, das ich die vertikalen Linien bei jeweils 00:00 setzen möchte und den Text entsprechend zentriert in den entstandenen Blöcken.

der Code der den Plot erzeugt:

Code:

clc
clear all
close all

% Get the data
filepath=''; % Note: Im realen File gibt es natürlich einen Pfad
fprintf('Path: %s\n', filepath)

fprintf('\nLoad totaldev ...\n')
totaldev = xlsread(strcat(filepath,'totaldev.xlsx'));
fprintf(' ...done!\nLoad plant_load ...')
plant_load = xlsread(strcat(filepath,'load.xlsx'));
fprintf(' ...done!\n')
data=[plant_load(:,1),plant_load(:,2),totaldev(:,2)];

data(:,1)=x2mdate(data(:,1));

fprintf('Prepare data ...\n')
% Remove values below 0 and above 100 (plant load is 0% to 100%
data(any(data(:,2)<0,2),:)=[];
data(any(data(:,2)>100,2),:)=[];

% Remove values below -100 and above 100 (error can't be more than +-100%)
data(any(data(:,3)<-100,2),:)=[];
data(any(data(:,3)>100,2),:)=[];

% Compute average of time series
% Sample rate is 2sec, so 30 values cover a minute
data_avg=[data(:,1), movavg(data(:,2),30,30), movavg(data(:,3),30,30)];
data_avg(1:30,2)=data(1:30,2);
data_avg(1:30,3)=data(1:30,3);
fprintf(' ...done!\n')

fprintf('\nCreate plot')
% Plot 'em
plot(data_avg(:,1),data_avg(:,2),data(:,1),data_avg(:,3))
NumTicks = 20;
L = get(gca,'XLim');
set(gca,'XTick',linspace(L(1),L(2),NumTicks))
datetick('x','HH:MM','keepticks','keeplimits');

Funktion ohne Link?

Auszug aus den Daten:

Code:

735728,605428241 80,6717800000000 11,6650710000000
735728,605451389 80,6717800000000 9,12566720000000
735728,605474537 80,1416200000000 9,24074830000000
735728,605497685 80,1416200000000 9,20919460000000
735728,605520833 80,1416200000000 9,47081590000000
735728,605543982 80,3848000000000 9,28115980000000
735728,605567130 80,3848000000000 8,55264740000000
735728,605590278 80,3848000000000 9,47107710000000
735728,605613426 80,5608400000000 9,42203640000000
735728,605636574 80,6196400000000 9,32575490000000
735728,605659722 80,6196400000000 9,25049830000000
735728,605682870 80,6998100000000 9,48914560000000
735728,605706019 80,6998100000000 9,52505890000000
735728,605729167 80,6998100000000 9,12462120000000
735728,605752315 80,1338500000000 8,44201380000000
735728,605775463 80,1338500000000 8,38791130000000
735728,605798611 79,9584800000000 8,67874090000000
735728,605821759 79,9584800000000 8,92738190000000
735728,605844908 79,5133300000000 9,50254300000000

Funktion ohne Link?

Ich könnte nun die Annotations von Hand setzen (pi mal Daumen). Da ich den Plot aber ein paar mal wiederholen muss, wäre eine Einbindung in den Code schön ... ich finde nur nichts im Netz wie ich die Annotation auf die x-Achsen Koordinate 00:00 (HH:MM) setze ...

Vielleicht hat jemand eine Idee?


Beschreibung:

Download

Dateiname:


Dateigröße:

5.87 KB

Heruntergeladen:

311 mal

Oorim

Themenstarter

Forum-Anfänger


	Beiträge: 17

	Anmeldedatum: 07.02.09

	Wohnort: ---

	Version: R2008b

Verfasst am: 26.05.2014, 09:17 Titel:

Niemand?
