Ansteuerung eines Frequenzgenerators mit Hilfe von Matlab



rolf

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.02.2015, 16:55     Titel: Ansteuerung eines Frequenzgenerators mit Hilfe von Matlab
  Antworten mit Zitat
Hallo an alle,

ich soll an einer selbst gebauten Platine einen Doppelpulsversuch durchführen. Der Frequenzgenerator wird mit Hilfe von Matlab programmiert (dieses Programm habe ich noch nie verwendet, habe also absolut keine Ahnung davon.)

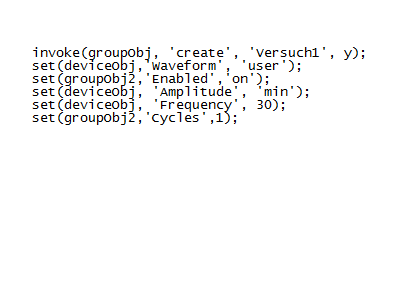

Ich konnte bis jetzt schon über Ethernet eine Verbindung zwischen PC und Frequenzgenerator herstellen. Danach kommt folgender Funktionsblock:

Siehe Bild im Anhang

Was die ersten 3 Zeilen machen weis ich nicht, ich kann damit auf jeden Fall nicht die Waveform y in den Generator übertragen (die Funktion y ist weiter oben im Programm, wenn ich diese plotte schaut alles in Ordnung aus). Sobald ich etwas anders wie 'user' bei Waveform eingebe bekomme ich eine Fehlermeldung. Amplitude kann ich nur zwischen 'min' und 'max' wählen, was irgendwie nicht sehr sinnvoll ist. Lediglich die Frequenz und die Anzahl der Wiederholungen überträgt er wie geplant ins System. Wo liegt mein Fehler bei der Waveform und bei der Amplitude?

Gruß Rolf

 Beschreibung:

Download
 Dateiname:  bild.PNG
 Dateigröße:  7.06 KB
 Heruntergeladen:  554 mal
