Arduino + Simulink eigene PWM wieder messe



selim94
Forum-Anfänger

Forum-Anfänger


Beiträge: 11
Anmeldedatum: 23.02.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 23.02.2017, 11:40     Titel: Arduino + Simulink eigene PWM wieder messe
  Antworten mit Zitat
Hallo Leute,

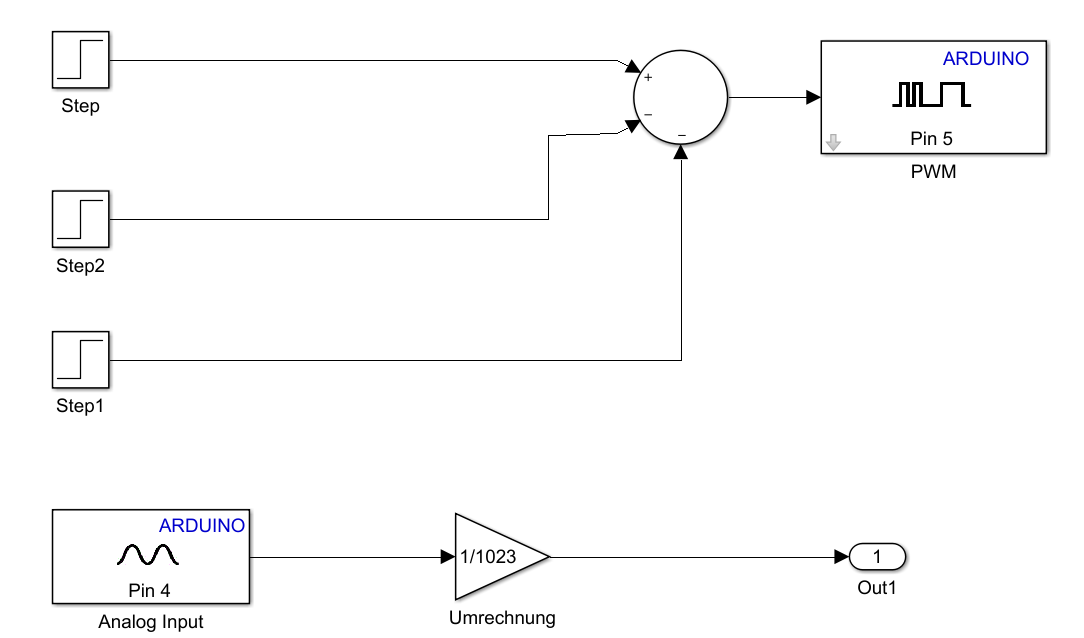

Ich habe folgendes Problem ( Anhang).

Ist es möglich, mein eigenes PWM Signal wieder per Analog Input zu messen? Ich bekomme immer Zero im Scope raus.
Die Steps sind höchstens auf 255 eingestellt.

Danke im voraus

 Beschreibung:
Eigene PWM messen

Download
 Dateiname:  Unbenannt.PNG
 Dateigröße:  35.41 KB
 Heruntergeladen:  538 mal
Private Nachricht senden Benutzer-Profile anzeigen


AKNOT
Forum-Century

Forum-Century


Beiträge: 129
Anmeldedatum: 12.10.11
Wohnort: Bochum
Version: R2018a
     Beitrag Verfasst am: 23.02.2017, 14:05     Titel:
  Antworten mit Zitat
Hi,

wenn du erwartest, dass sich da irgendwie eine mittlere Spannung einstellt, müsste da vermutlich noch ein Hardware-Tiefpass, also ein RC-Glied davor. Der reine A/D-Wandler dürfte dafür zu schnell sein.

Sinnvoller wäre vielleicht ein Digital-Eingang und dann das PWM "korrekt" messen. Wenn die Sample-Rate das zulassen sollte.

Gruß
Private Nachricht senden Benutzer-Profile anzeigen

selim94
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 11
Anmeldedatum: 23.02.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 23.02.2017, 14:27     Titel:
  Antworten mit Zitat
Vielen Dank für die Antwort Very Happy

Ich denke ich versuche es mit einem Digital-Input und Rechne diese Werte einfach um.
Weiss du vielleicht wie die Sample Time eingestellt werden muss für einen Arduino?

Mein Ziel ist es eigentlich, nur die Output Signale wieder zu messen als Input.

Gruß
Private Nachricht senden Benutzer-Profile anzeigen

AKNOT
Forum-Century

Forum-Century


Beiträge: 129
Anmeldedatum: 12.10.11
Wohnort: Bochum
Version: R2018a
     Beitrag Verfasst am: 23.02.2017, 15:55     Titel:
  Antworten mit Zitat
Hi,

hab mit Arduino über Simulink noch nicht gearbeitet. Für die Sample-Time müsstest du dich an der PWM-Frequenz orientieren, die dürfte glaube irgendwo bei 500 Hz liegen, ist aber glaub ich auch pinabhängig.

Sprich: max. Sample-Time = 0,5 * 1/f_PWM


Gruß
