Aufteilung der x-Achsen-Skalierung

WICHTIG: Der Betrieb von goMatlab.de wird privat finanziert fortgesetzt. - Mehr Infos...

Partner:

Forum

Option

[Erweitert]

• Diese Seite per Mail weiterempfehlen

Gehe zu:

Katharina

Forum-Anfänger


	Beiträge: 26

	Anmeldedatum: 21.05.08

	Wohnort: ---

	Version: R2010a

Verfasst am: 02.09.2008, 15:06 Titel: Aufteilung der x-Achsen-Skalierung

Hallo!
Ich habe ein vermutlich für Nicht-E-Techniker seltsam klingendes Problem.

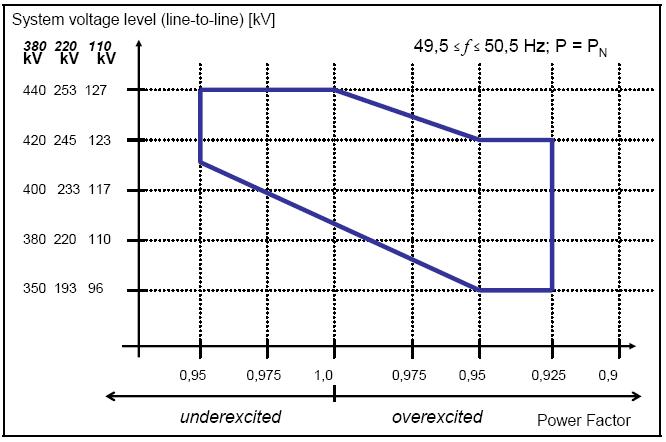

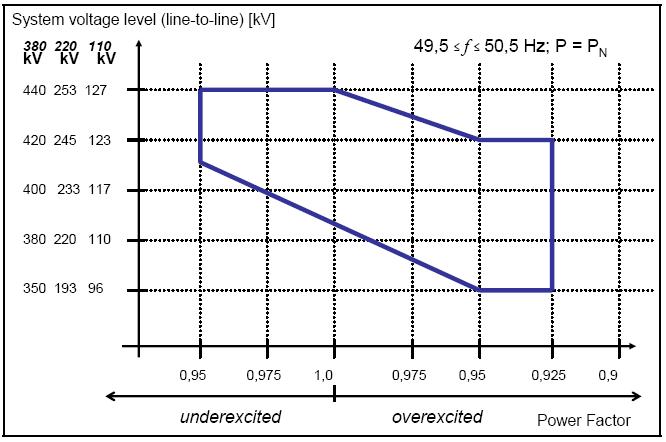

Ist es möglich, ein Diagramm (speziell die x-Achse) ähnlich wie in dem angehängten Bild zu erstellen? Das heißt, ich habe einen x-Vektor mit Werten von 0,95 bis 1, induktiv, und einen mit 0,95 bis 1, kapazitiv und die jeweils zugehörigen Spannungswerte. Und die beiden sollen in einem Diagramm dargestellt werden.
Weiß jemand, ob das geht???

Schon mal vielen Dank!
Gruß,
Katharina


Beschreibung:

Download

Dateiname:


Dateigröße:

50.89 KB

Heruntergeladen:

1397 mal

nschlange

Ehrenmitglied


	Beiträge: 1.320

	Anmeldedatum: 06.09.07

	Wohnort: NRW

	Version: R2007b

Verfasst am: 04.09.2008, 16:34 Titel:

Hi,

such mal im Forum nach

Code:

xtick
xticklabel

Funktion ohne Link?

. Damit müsste man das basteln können.
_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"

Bijick

Ehrenmitglied


	Beiträge: 914

	Anmeldedatum: 18.06.07

	Wohnort: Nürnberg

	Version: R2006b, R2008b

Verfasst am: 04.09.2008, 17:44 Titel:

Hallo Katharina,

ich schlage schon mal folgendes vor:

Code:

close all
figure(1),set(1,'windowstyle','docked')

ax2=axes('position',[0.5 0.1 0.4 0.8]);
set(ax2,'YtickLabel',[])
set(ax2,'XDir','reverse');
set(ax2,'XLim',[0.9 1]);
set(ax2,'XTick',0.9:0.025:1);
grid on

ax1=axes('position',[0.2 0.1 0.3 0.8]);
set(ax1,'XTick',0.925:0.025:1);
set(ax1,'XLim',[0.925 1]);

grid on
box off

Funktion ohne Link?

Wesentlich ist vor allem

Code:

set(ax2,'XDir','reverse');

Funktion ohne Link?

und das richtige Zusammenbasteln der beiden axes mit der 'Position'-Eigenschaft.

Herzliche Grüße
Bijick
_________________

>> why

Katharina

Themenstarter

Forum-Anfänger


	Beiträge: 26

	Anmeldedatum: 21.05.08

	Wohnort: ---

	Version: R2010a

Verfasst am: 04.09.2008, 18:42 Titel:

Vielen Dank schon mal, das ist zwar viel Trickserei, aber ich denke, damit wird sich schon was anstellen lassen Smile

!
Viele Grüße,
Katharina


Einstellungen und Berechtigungen
Beiträge der letzten Zeit anzeigen:	Du kannst Beiträge in dieses Forum schreiben. Du kannst auf Beiträge in diesem Forum antworten. Du kannst deine Beiträge in diesem Forum nicht bearbeiten. Du kannst deine Beiträge in diesem Forum nicht löschen. Du kannst an Umfragen in diesem Forum nicht mitmachen. Du kannst Dateien in diesem Forum posten Du kannst Dateien in diesem Forum herunterladen
