Aus 3 Phasen PWM Signal ,Sinus Signale erstellen



Markus_Jo
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 31.07.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 31.07.2020, 09:45     Titel: Aus 3 Phasen PWM Signal ,Sinus Signale erstellen
  Antworten mit Zitat
Hallo,

ich habe einen PWM Generator mit Matlab Simulink erstellt. Die PWM Signale steuern meine Schalter im Wechselrichter an. Um ein 3 Phasen Sinussignal aus den PWM Zwischenspannungen für Phase (A,B,C) zu erzeugen, habe ich einen Integrator 1/S verwendet. Mein Problem ist, dass die 3 Sinussignale verschiedene Offsets haben, obwohl mein VDC 300V für den Wechselrichter beträgt. Ich vermute es liegt an dem Integrator. Ich verwende kein Simscape. Kennt jemand eine Lösung für mein Problem?. Screenshots zu meinen Signalverläufen befinden sich im Anhang.
Ich wäre für jede Hilfe dankbar.

Gruß
Markus

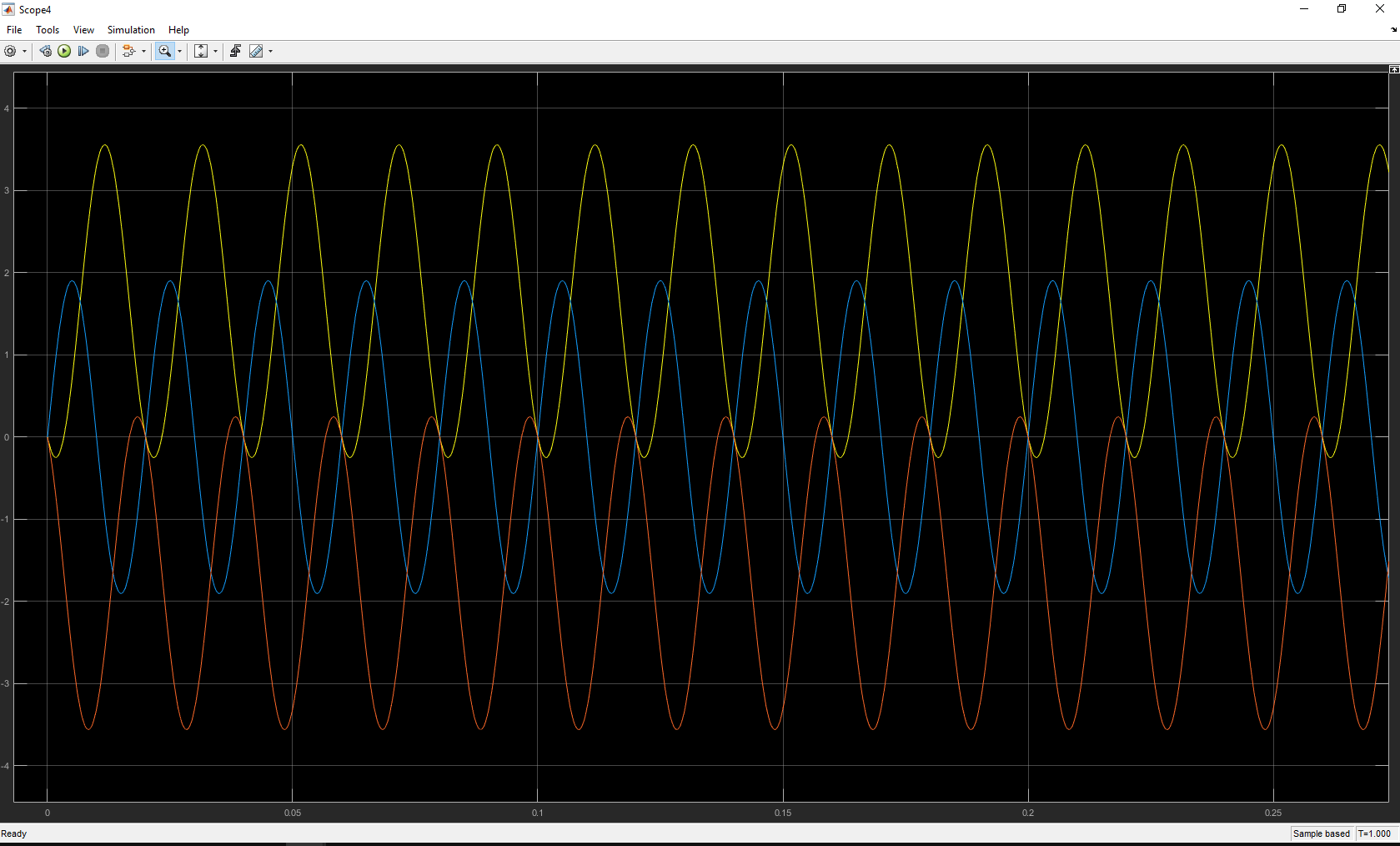

 Beschreibung:
Aus meinen PWM Verläufen möchte ich ein 3 Phasen Sinussignal erstellen dafür habe ich einen Integrator verwendet, welcher vermutlich falsch ist

Download
 Dateiname:  Sinussignale.PNG
 Dateigröße:  106.66 KB
 Heruntergeladen:  352 mal

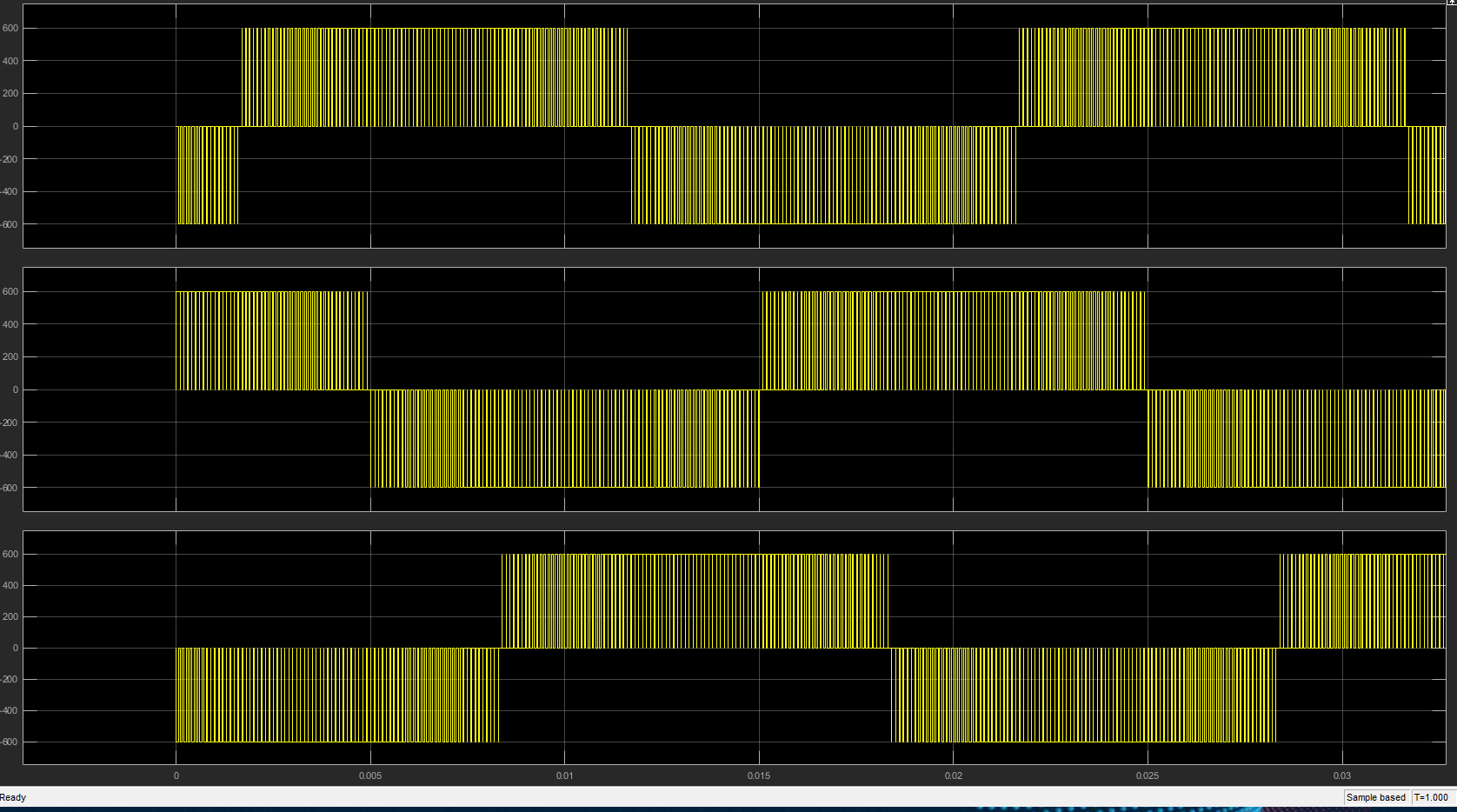

 Beschreibung:
Der erste PWM Verlauf ist zwischen Halbbrücke 1 und 2
Zweiter PWM Verlauf zwischen HB 2 und 3
Dritter PWM Verlauf zwischen HB 3 und 1

Download
 Dateiname:  PWMSignale.PNG
 Dateigröße:  140.76 KB
 Heruntergeladen:  352 mal
Private Nachricht senden Benutzer-Profile anzeigen


Noldar

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.09.2020, 09:58     Titel: Aus 3 Phasen PWM Signal ,Sinus Signale erstellen
  Antworten mit Zitat
Morgen,

Könnte ich vielleicht dein Schaltbild sehen?

LG
