Titel: Ausgabe XY Graph - Parabelförmig
|
 |
Hallo miteinander, da wir derzeit ein Projekt in der FH haben, leider nicht hinter unseren Fehler kommen, bleibt uns nichts anderes übrig, als hier zu posten und euch um Rat zu fragen.
Zum Problem:
Ausgabe XY Graph - Parabelförmig
Wir sollen einen Fußballfreistoß simulieren mit Widerständen etc.
Jedoch ist die Laufbahn des Balls bei uns geradlinig, wir möchten diese jedoch Parabelförmig (real) haben. Wir sind uns ziemlich sicher dass es etwas mit unserem XY Graph auf sich hat. Wir lassen das Ergebnis per XY Graph darstellen (siehe Bild "Problem").
Und die Kurve soll eigentlich wie in Bild "Wurfparabel" aussehen!
Muss man irgendeine Einstellung beim XY-Graphen ändern?
| Beschreibung: |
|
Download |
| Dateiname: |

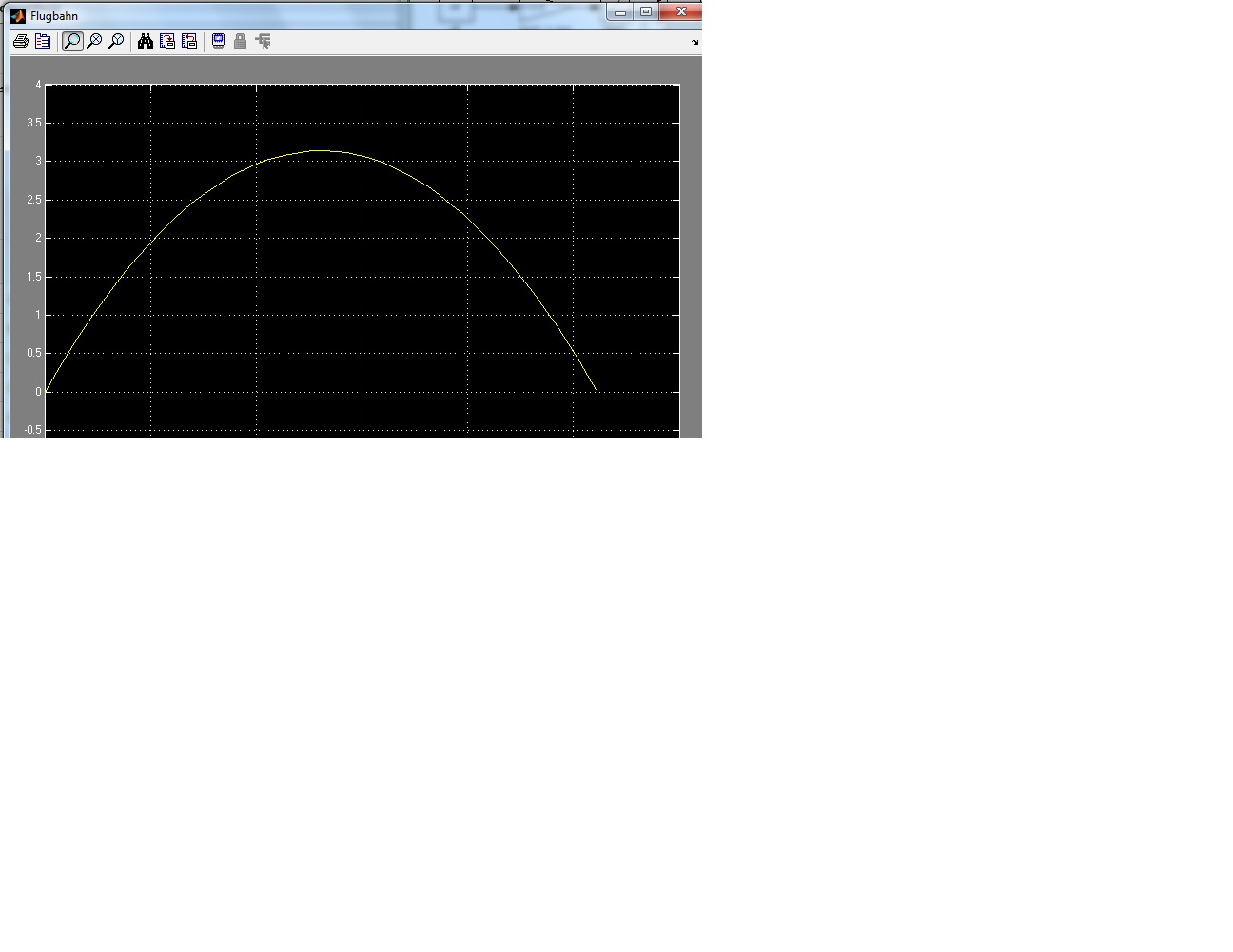

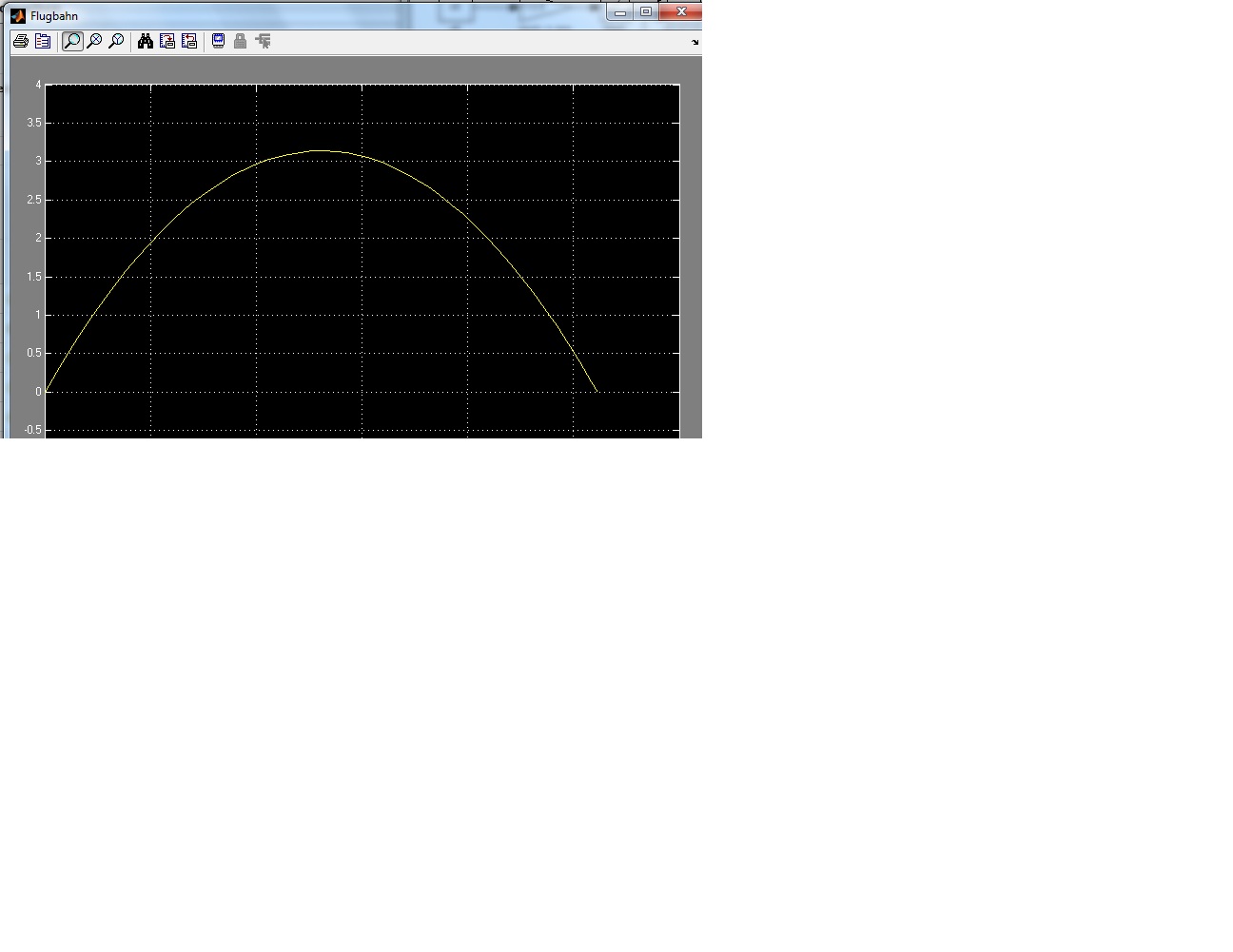

Wurfparabel.jpg |
| Dateigröße: |
101.81 KB |
| Heruntergeladen: |
709 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

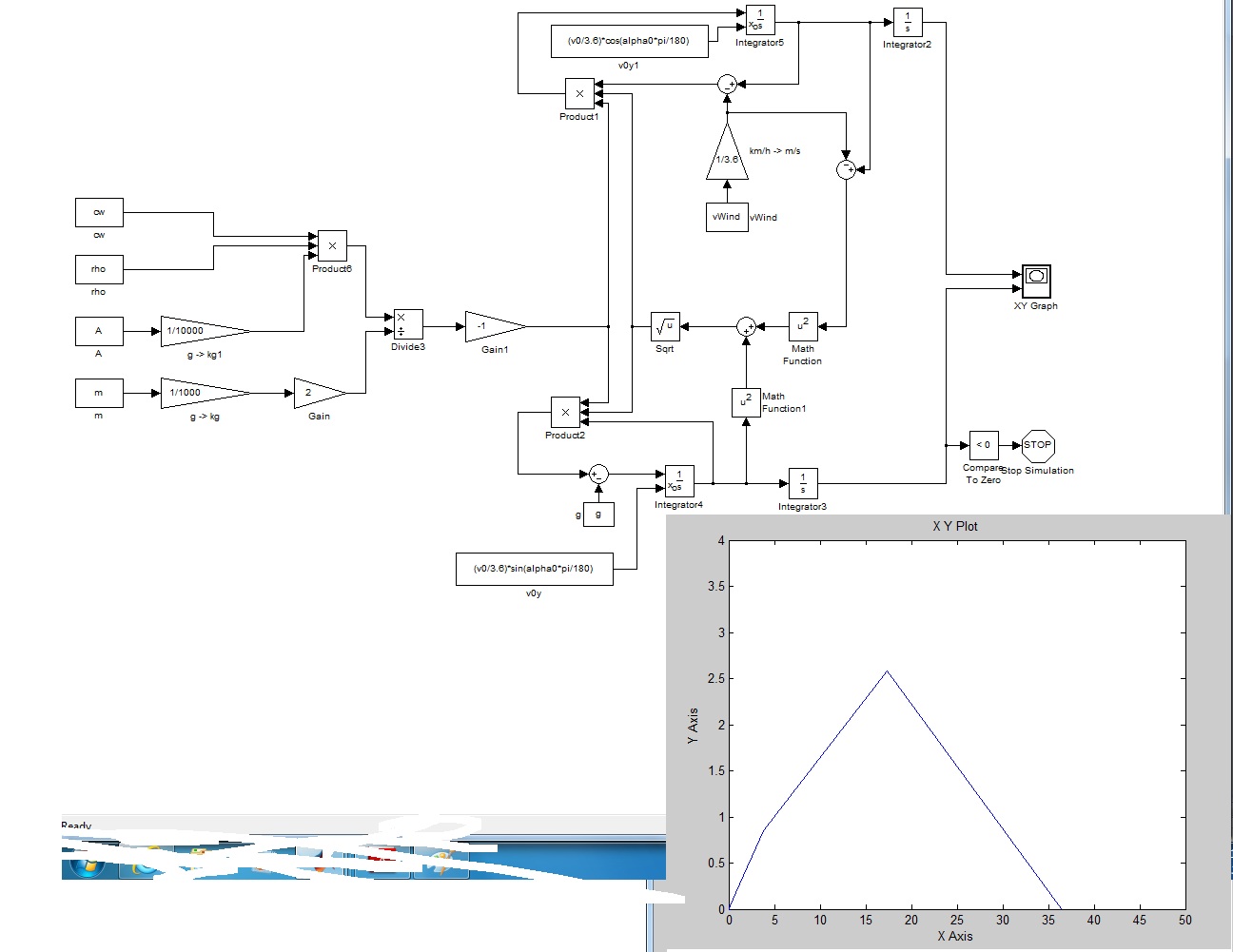

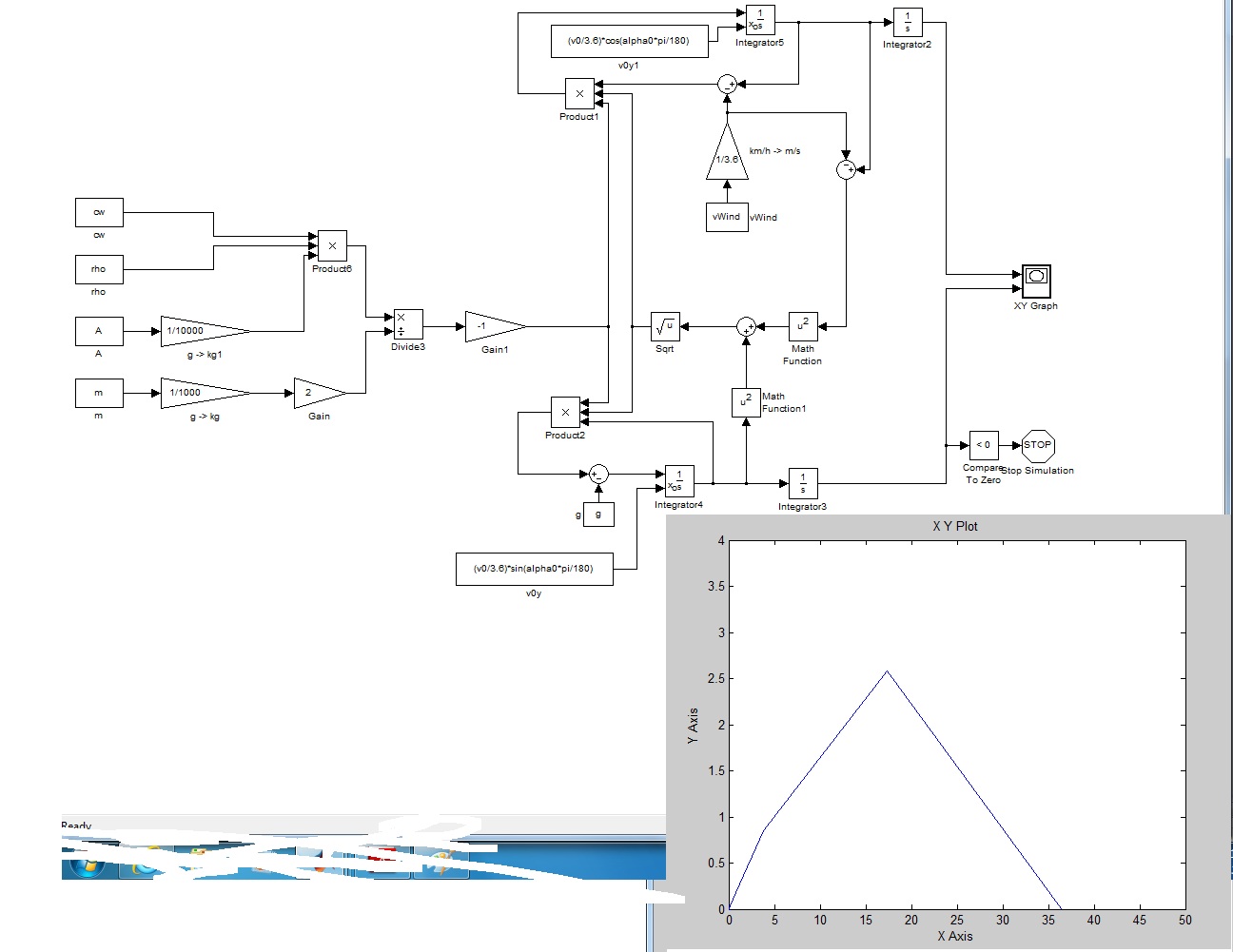

Problem.jpg |
| Dateigröße: |
131.44 KB |
| Heruntergeladen: |
687 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 02.07.2012, 20:34
Titel:
|
|
Hallo,
auf den ersten Blick ist das schwierig. Zwei Bitten:
- stellt die Gleichungen zur Verfügung, die ihr modellieren wollt.
- stellt das ganze als Modell zur Verfügung, damit man damit arbeiten kann.
Ich habe mal ein kleines Beispiel für xygraph gemacht, in dem das erwartete herauskommt; daran sollte es also nicht liegen.
Grüße,
Harald
| Beschreibung: |
|
Download |
| Dateiname: |
xygraph_beispiel.mdl |
| Dateigröße: |
20.69 KB |
| Heruntergeladen: |
434 mal |
|
|
|
|
| Simulamateur |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 03.07.2012, 14:29
Titel:
|
|
Hallo! natürlich.. ich lege es in den Anhang!
Besten Dank schonmal!
| Beschreibung: |
|
Download |
| Dateiname: |

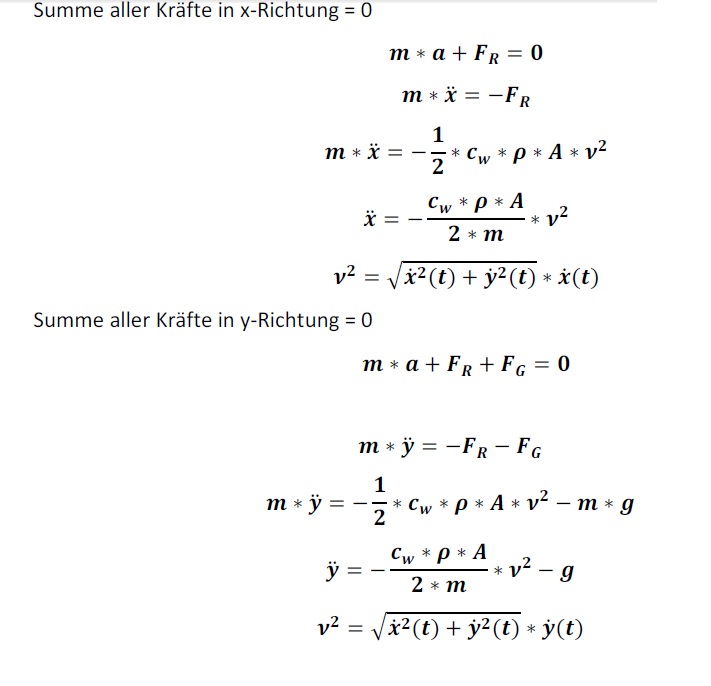

gleichung.jpg |
| Dateigröße: |
63.58 KB |
| Heruntergeladen: |
706 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Wurfparabel_Newton.mdl |
| Dateigröße: |
37.24 KB |
| Heruntergeladen: |
455 mal |
|
|
|
|
| slash-hammer |
Forum-Newbie
|
|
Beiträge: 7
|
|
|
|
Anmeldedatum: 03.07.12
|
|
|
|
Wohnort: Innsbruck
|
|
|
|
Version: R2012a
|
|
|
|
|
|
|
Verfasst am: 03.07.2012, 16:37
Titel:
|
|
Wenn Ihr unter "Simulation --> Configuration Parameters" die maximale Zeitschrittweite beschränkt (z.B.: Max step size = 0.1) setzt dann sollte es gehen.
mfg
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 03.07.2012, 18:30
Titel:
|
|
Hallo,
um das auszuführen, bräuchte man nun noch einen Parametersatz.
Schaut euch mal tout im Workspace an. Wenn das recht wenige Datenpunkte sind, dann hilft der Vorschlag von slash-hammer, da dadurch zusätzliche Datenpunkte eingefügt werden.
Grüße,
Harald
|
|
|
|
|
|
|
