Verfasst am: 13.06.2014, 09:07 Titel: Auto Objekterkennung aus Videoausschnitt :?:

Hallo,

habe bereits eine Spurerkennung durchlaufen, und die Spur vor dem eigenen Auto aus dem Video ausgeschnitten. Jetzt müsste darauf eine Autoerkennung zum Laufen gebracht werden, aus der man den Abstand grob bestimmen können sollte. Daran sitzt gerade ein Freund von mir - nur will das noch nicht so. Was wäre die Beste Herangehensweise?

LG

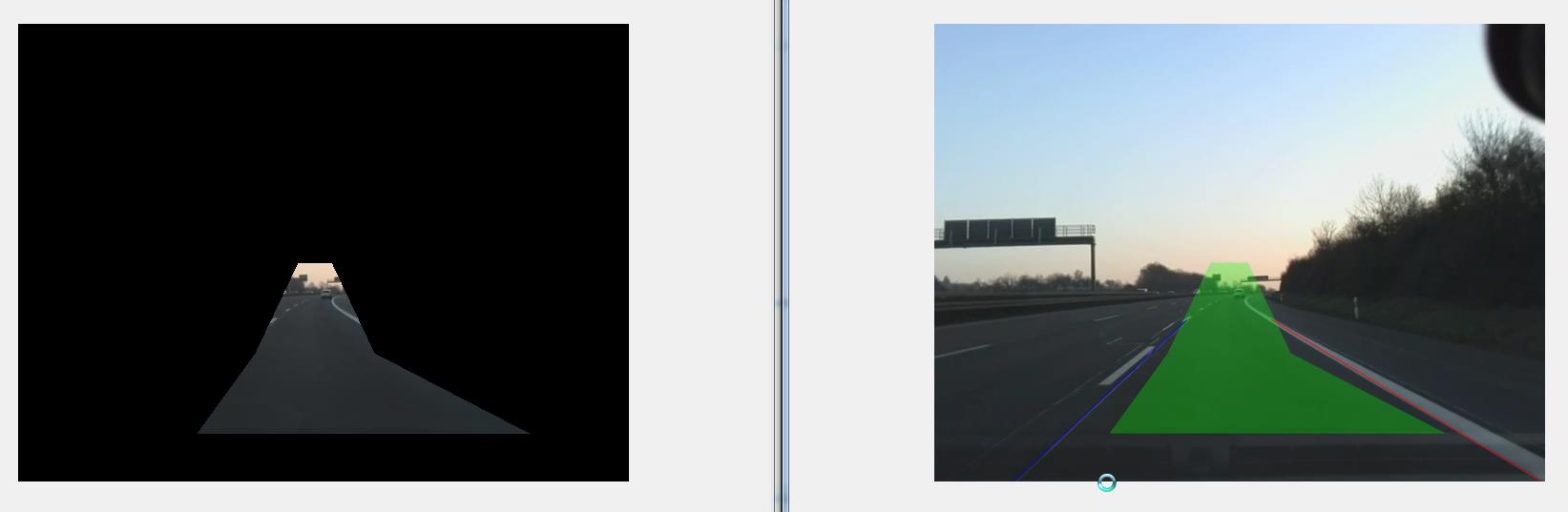

Edit: Anhang aktueller Stand


Beschreibung:

Download

Dateiname:


Dateigröße:

40.21 KB

Heruntergeladen:

613 mal

stevez

Themenstarter

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 01.06.14

	Wohnort: Deutschland

	Version: ---

Verfasst am: 24.06.2014, 13:33 Titel:

Wir sind jetzt entsprechend weiter gekommen. Mit Hilfe eines Filters und danach Kalman bekomen wir die Koordinaten des größten "weißes Fleckes" im Filter angezeigt. Jedoch ist der aktuelle Filter ein Vorder- Hintergrundfilter, welcher für die Erkennung eines vorausfahrenden Fahrzeuges (z.B. mit der selben Geschwindigkeit) nicht zu gebrauchen ist (da fast keine Veränderung zwischen den Frames). Alle anderen Veränderungen (wie Pfeile auf den Straßen, Schilder, Bäume etc) werden super erkannt, nur das Auto halt nicht...

--> Kennt jmd einen brauchbaren Filter, um ein vorausfahrendes Fahrzeug aus einem Bild herauszufiltern?

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 24.06.2014, 15:12 Titel:

Moin stevez,

für das Problem gibt es keinen Filter. Wenn überhaupt eine Function, die aber dann Filterelement beinhaltet. Dein Problem würde ich in die Segmentierung einordnen. Ich habe ein ähnliches Bild genommen und das Fzg. zweifelsfrei als gelben Farbanteil angezeigt bekommen. Die Farbe kommt von der Funktion: label2rgb. Es werden vermutlich in deinem Bild noch andere Farben angezeigt werden. Du kannst aber die Farben wieder selektieren, so dass nur das Fzg. übrig bleibt.

Das Problem bei der Segmentierung sind die hintereinander geschachtelten Funktionen, die sich alle wiederum einzeln steuern lassen. Eine wichtige Funktion ist "strel", weil diese wiederum in eine Vielzahl Unterfunktion geteilt werden kann. Findest du in der Doku.

Ich habe einen Algo. von dem man sehr viel über die Segmentation lernen und sich schnell einen Überblick verschaffen kann, ob man dem gesuchten Resultat näher kommt. Versuche es einfach mal und verändere ggf. die Werte:

Quelle: http://www.mathworks.de/de/help/ima.....tation.html?nocookie=true

Code:

I=imread('1.jpg');
figure,imshow(I)

%Step 2: Use the Gradient Magnitude as the Segmentation Function
hy = fspecial('sobel');
hx = hy';
Iy = imfilter(double(I), hy, 'replicate');
Ix = imfilter(double(I), hx, 'replicate');
gradmag = sqrt(Ix.^2 + Iy.^2);
figure, imshow(gradmag,[]), title('Gradient magnitude (gradmag)')
L = watershed(gradmag);
Lrgb = label2rgb(L);
figure, imshow(Lrgb), title('Watershed transform of gradient magnitude (Lrgb)')

%Step 3: Mark the Foreground Objects
se = strel('disk', 20);
Io = imopen(I, se);
figure, imshow(Io), title('Opening (Io)')

Ie = imerode(I, se);
Iobr = imreconstruct(Ie, I);
figure, imshow(Iobr), title('Opening-by-reconstruction (Iobr)')

Ioc = imclose(Io, se);
figure, imshow(Ioc), title('Opening-closing (Ioc)')

Iobrd = imdilate(Iobr, se);
Iobrcbr = imreconstruct(imcomplement(Iobrd), imcomplement(Iobr));
Iobrcbr = imcomplement(Iobrcbr);
figure, imshow(Iobrcbr), title('Opening-closing by reconstruction (Iobrcbr)')

fgm = imregionalmax(Iobrcbr);
figure, imshow(fgm), title('Regional maxima of opening-closing by reconstruction (fgm)')

I2 = I;
I2(fgm) = 255;
figure, imshow(I2), title('Regional maxima superimposed on original image (I2)')
se2 = strel(ones(5,5));
fgm2 = imclose(fgm, se2);
fgm3 = imerode(fgm2, se2);
fgm4 = bwareaopen(fgm3, 20);
I3 = I;
I3(fgm4) = 255;
figure, imshow(I3)
title('Modified regional maxima superimposed on original image (fgm4)')

%Step 4: Compute Background Markers
bw = im2bw(Iobrcbr, graythresh(Iobrcbr));
figure, imshow(bw), title('Thresholded opening-closing by reconstruction (bw)')
D = bwdist(bw);
DL = watershed(D);
bgm = DL == 0;
figure, imshow(bgm), title('Watershed ridge lines (bgm)')

%Step 5: Compute the Watershed Transform of the Segmentation Function.
gradmag2 = imimposemin(gradmag, bgm | fgm4);
L = watershed(gradmag2);

%Step 6: Visualize the Result
I4 = I;
I4(imdilate(L == 0, ones(3, 3)) | bgm | fgm4) = 255;
figure, imshow(I4)
title('Markers and object boundaries superimposed on original image (I4)')
Lrgb = label2rgb(L, 'jet', 'w', 'shuffle');%

Funktion ohne Link?

Viel Glück - Hubertus

stevez

Themenstarter

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 01.06.14

	Wohnort: Deutschland

	Version: ---

Verfasst am: 24.06.2014, 19:23 Titel:

Super, vielen Dank, werde ich mir mal genauer anschauen!

Was ich noch herausgefunden habe ist, dass die meisten aus einem fahrenden Autos gefilmten Videos andere fahrende Autos lediglich mit Template Base Matching erkennen.
Das bin ich gerade am ausprobieren, nur habe ich ein Problem, ein Videoframe mit einem jpg image zu vergleichen (habe an ein Nummernschild als Template gedacht, da bei jedem Auto gleich).
Eine Idee, wie ich das TBM mit einem Videoframe realisieren kann? Finde nirgendwo eine Dokumentation dazu...
Derweil werde ich mir Deinen Code mal genauer anschauen!

LG
