Titel: Automatische Analyse von Plots
|
 |
Hallo,

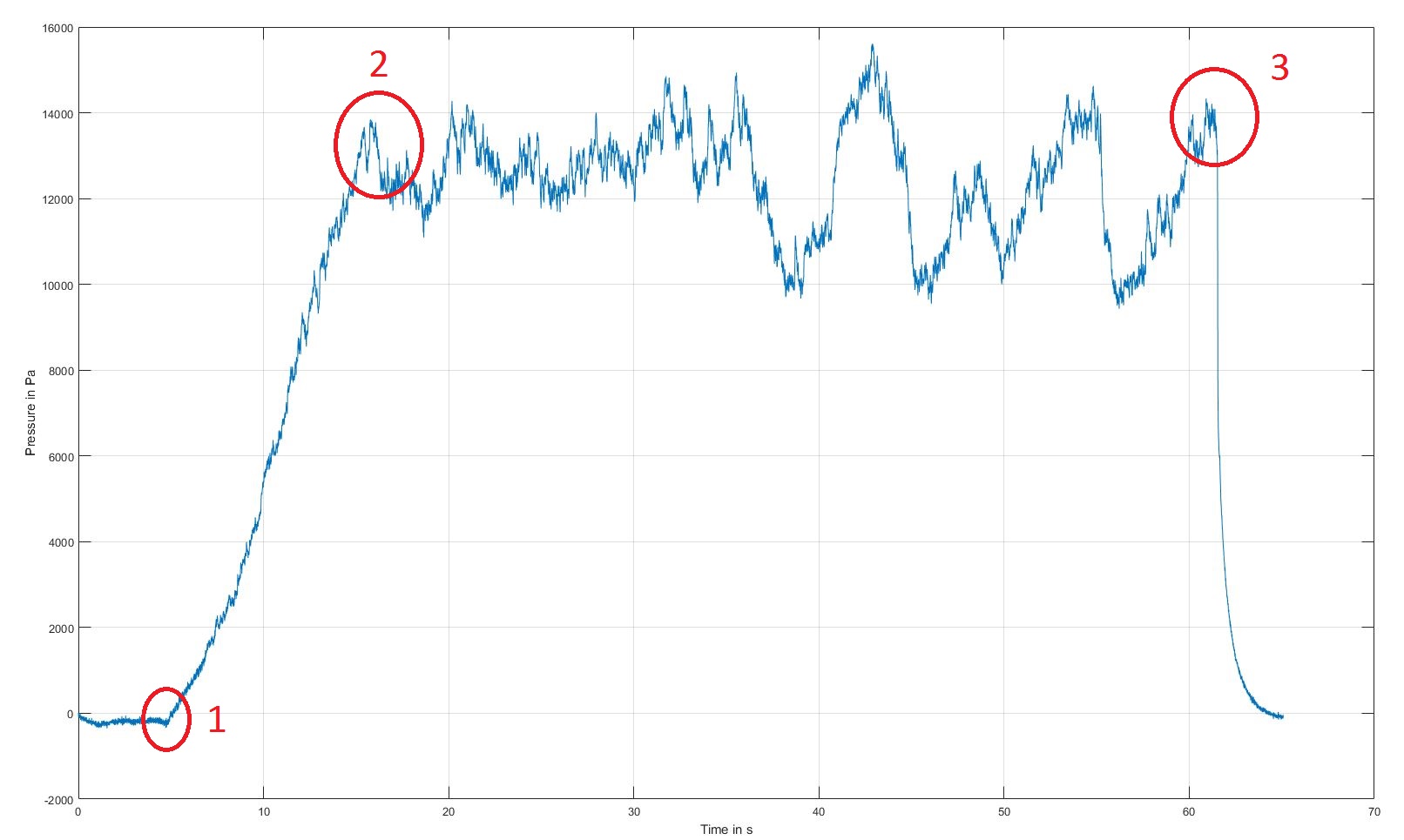

ich möchte diverse Messplots analysieren. Ich habe eine Sättigungskurve, die irgendwann beginnt, dann steigt der Wert, er ist irgendwann gesättigt und irgendwann fällt er wieder. Ich möchte nun automatisiert die Zeitpunkte der drei eingekreisten Fälle ermitteln, momentan mache ich das noch händisch, was natürlich sehr zeitintensiv ist.
Der erste Punkt könnte über die Größe der Veränderung ermittelt werden, ebenso möglicherweise der dritte Punkt, da dieser sehr schnell fällt. Ich bräuchte erstmal einen Ansatz, eventuell den ersten Punkt mit 'find' ermitteln. Gibt es für solche Graphen Gleichungen zur Bestimmung der Punkte oder ähnliches?
Für eine erste Hilfe wäre ich sehr dankbar. Vielen Dank im Voraus.
| Beschreibung: |
|
Download |
| Dateiname: |
Graph.JPG |
| Dateigröße: |
152 KB |
| Heruntergeladen: |
270 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.497
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 17.08.2018, 22:34
Titel:
|
|
Hallo,
ist schwierig, da alleine anhand des Plots zu sagen, welche Bedingungen funktionieren könnten, da doch ein deutliches Rauschen auf den Daten ist. Die Daten zu haben würde es erleichtern. Es kann helfen, die Daten erst mal zu glätten, z.B. mit
movmean
Dann könnte ich mir als Kriterien vorstellen:
1. erster Punkt mit deutlicher positiver Steigung
2. erster Punkt danach mit betragsmäßig niedriger Steigung
3. erster Punkt mit deutlicher negativer Steigung
Grüße,
Harald
