Automatische Findung einer Mittellinie in einem binären Bil


Synapsenschuhplattler
Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 30.07.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.07.2015, 13:06     Titel: Automatische Findung einer Mittellinie in einem binären Bil
  Antworten mit Zitat
Hallo,

ich versuche schon seit ein paar Tagen in einem schlaufenförmigen weißen Bereich Bereich eines binären Bilds (siehe: Schlaufe_binaer.jpg) automatisch eine Mittellinie einzeichnen zu lassen und die Länge dieser Mittelinie zu berechnen.

Bisher bin ich dabei so vorgegangen:

Code:
%% Bild auf einzelne Linie schrumpfen
Bild_geschrumpft = bwmorph(Schlaufe_binaer,'thin','Inf');

%% Länge dieser Linie berechnen
Umfang = regionprops(Bild_geschrumpft,'Perimeter');
Umfang = Umfang.Perimeter/2;


Das funktioniert eigentlich ganz gut wenn nicht die Verzweigungen am Ende (siehe Mittelinie Verzweigung am Ende.jpg) die Längenmessung komplett verfälschen würden.

Mit der Skeleton-Funktion habe ich sogar noch mehr Verzweigungen:

Code:
%% Bild auf einzelne Linie schrumpfen
Bild_geschrumpft = bwmorph(Schlaufe_binaer,'skel','Inf');


Ich habe auch schon versucht die Randpunkte des weißen Bereiches in die Curve Fitting Toolbox zu laden (siehe: Mittellinie über Curve Fitting Toolbox.jpg) was eigentlich ganz gut klappt, leider weiss ich aber nicht wie man von dort aus weitermachen kann.

Code:
% Umriss von bw in die Curve Fitting Toolbox laden

b = bwboundaries(bw);
bm = b{1,1};
x = bm(:,2)
y = bm(:,1)


Ich wäre sehr sehr dankbar für Ideen und Hinweise wie man eine einzelne, unverzweigte Mittellinie durch den weißen Bereich legen kann ohne manuelle Start/Endpunkte setzen zu müssen. Das Ganze soll nämlich am Ende automatisch bei >900 ähnlichen Datensätzen ablaufen.

Vielen Dank schonmal!!

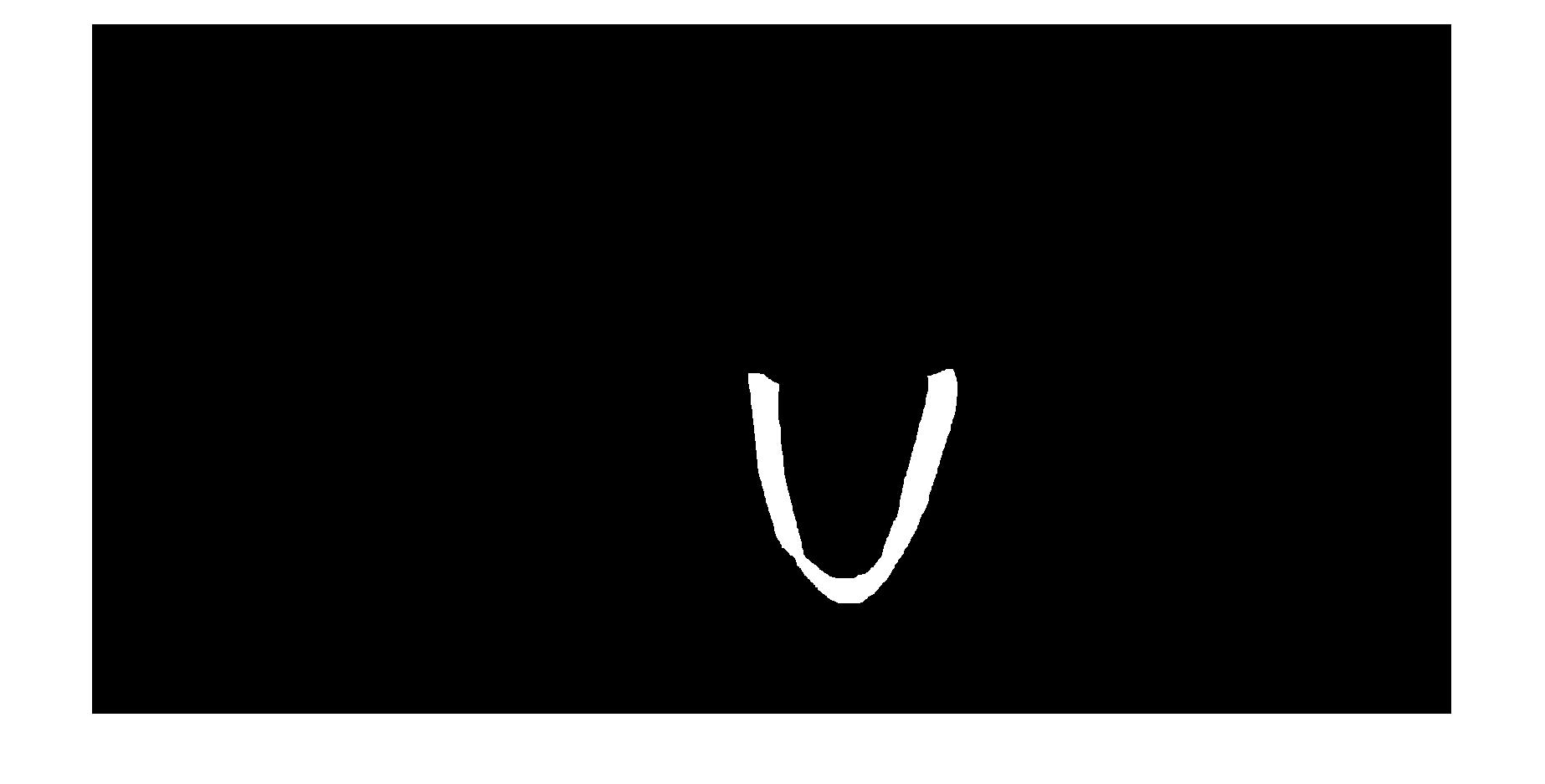

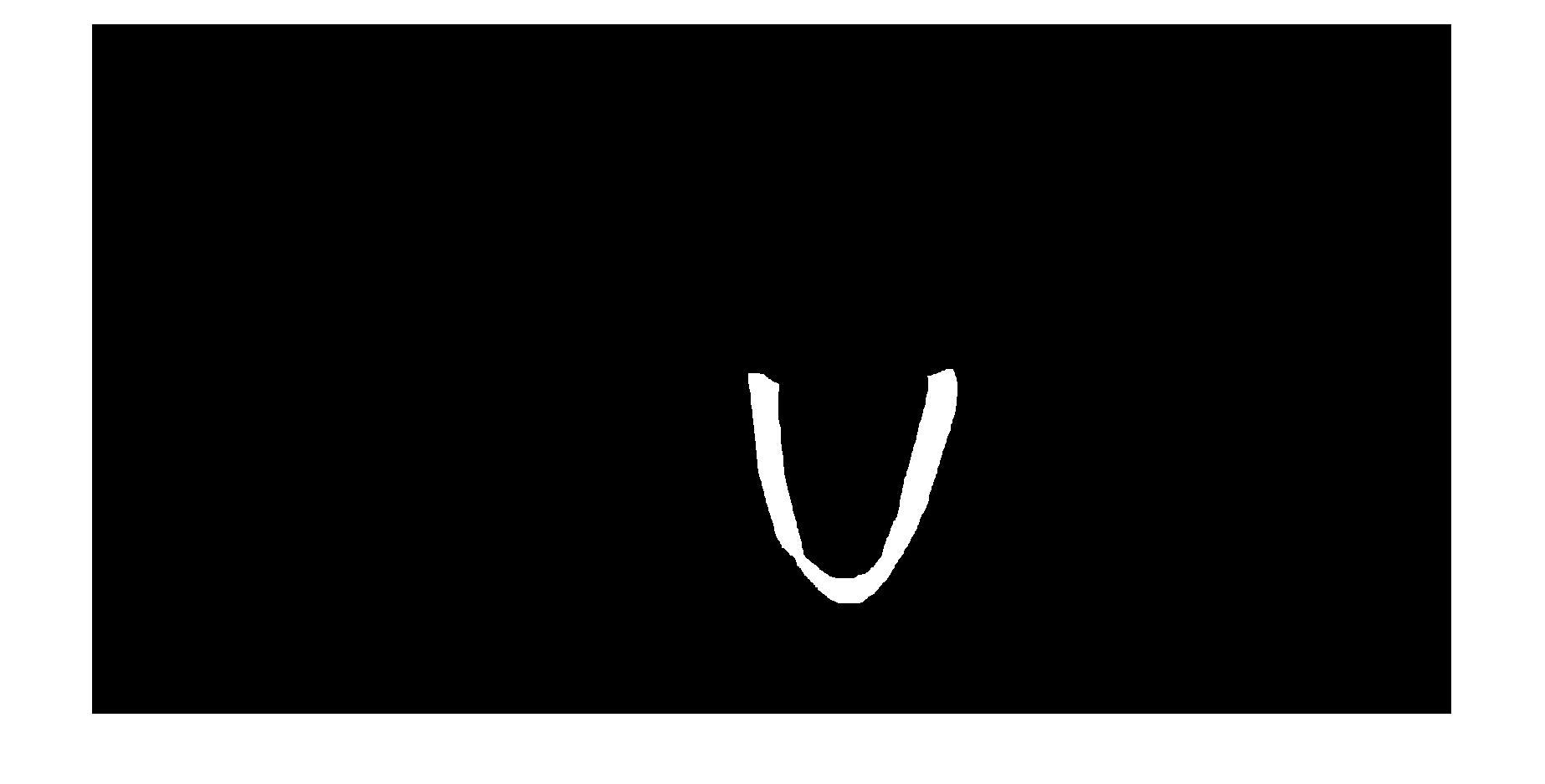

 Beschreibung:
Das ist mein binäres Ausgangsbild (hier als .jpg gespeichert)

Download
 Dateiname:  Schlaufe_binaer.jpg
 Dateigröße:  42.62 KB
 Heruntergeladen:  336 mal
Mittellinie über Curve Fitting Toolbox.jpg
 Beschreibung:
Leider habe ich keine Ahnung wie ich von hier aus weitermachen kann.

Download
 Dateiname:  Mittellinie über Curve Fitting Toolbox.jpg
 Dateigröße:  146.58 KB
 Heruntergeladen:  371 mal

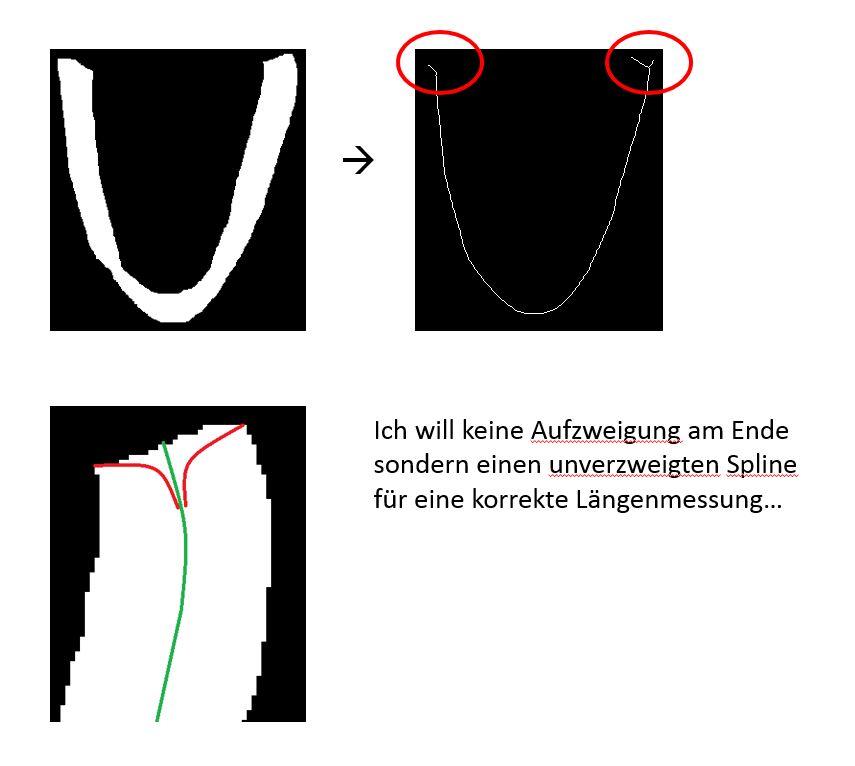

Mittellinie Verzweigung am Ende.jpg
 Beschreibung:
Diese Verzweigung will ich loswerden

Download
 Dateiname:  Mittellinie Verzweigung am Ende.jpg
 Dateigröße:  47.56 KB
 Heruntergeladen:  395 mal
Private Nachricht senden Benutzer-Profile anzeigen


Synapsenschuhplattler
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 30.07.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.08.2015, 11:49     Titel:
  Antworten mit Zitat
Irgendjemand eine Idee?
