Balkendiagramm - Beschriftung - Unterstriche unterdrücken

machlab

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 04.04.15

	Wohnort: ---

	Version: ---

Verfasst am: 09.06.2015, 21:38 Titel: Balkendiagramm - Beschriftung - Unterstriche unterdrücken

Servus zusammen,

ich benötige eure Hilfe bei meinem Problem. Leider habe ich durch die Suchfunktion kein ähnliches Problem gefunden.

Ich möchte wie im Titel schon geschrieben ein Balkendiagramm erstellen.

Die Daten (Text: z.B. a_B) für die Beschriftung der einzelnen Balken lese ich aus einem cell.
Nun wird allerdings der Unterstrich (a_b) nicht dargestellt. Das "b" wird tiefgestellt dargestellt (Matlab Funktion).

Soweit sogut, ich habe mich auch in das Thema eingelesen und habe herausgefunden, dass man diese Funktion komplett mit

Code:

set(0,'DefaultTextInterpreter','none');

Funktion ohne Link?

deaktivieren kann.

Allerdings funktioniert dies nicht.

Wo liegt mein Fehler?

Code:

M=table(u,D,'VariableNames',{'A' 'Mittelwerte'});
S=sortrows(M,[2 1]);
K=table2cell(S);
barh(sort(Mittelwerte_C));

legend('Mittelwerte');
ylabel('Blabla','interpreter','none');
xlabel('Blabla');
Labels=(K(1:14,1));

set({gca,'YTickLabel',Labels},'Interpreter','none');

Funktion ohne Link?

Schonmal vielen Dank für eure Hilfe

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 10.06.2015, 09:00 Titel:

Hallo,

reproduzierbare Beispiele sind immer einfacher.
Was ist denn der Inhalt der ganzen Variablen?

Grüße,
Harald

machlab

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 04.04.15

	Wohnort: ---

	Version: ---

Verfasst am: 10.06.2015, 10:56 Titel:

Hallo,

der Inhalt der Variablen sieht z.B. folgendermaßen aus.

Deutschland
Frankreich
Tschechische_Republik
..........

Ca. 100 Zeilen (stehen in einem cell)

Nun möchte ich meine einzelnen Balken mit diesen Variablen beschriften.

Viele Grüße

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 10.06.2015, 12:09 Titel:

Hallo,

und welche Variable ist das nun?
Deine Variablen sind u, D, C. Es wäre hilfreich, den Inhalt aller zu kennen.

Grüße,
Harald

machlab

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 04.04.15

	Wohnort: ---

	Version: ---

Verfasst am: 10.06.2015, 14:53 Titel:

Sorry, für meine unvollständigen Angaben.

Die Variabel u ist ein cell (70 Zeilen).

'Albania'
'Andorra'
'Argentina'
'Armenia'
'Australia'
'Austria'
'Azerbaijan'
'Belarus'
'Belgium'
'Bosnia_and_Herzegovina'
'Brazil'
'Bulgaria'
'Canada'
'Chile'
'China'
'Croatia'
'Cyprus'
'Czech_Republic'
.........

Variabel D ist ein cell mit 70 Zeilen bestehend aus Mittelwerten.
Variabel D = Variabel Mittelwert_C (70x1 double)

0,534170000000000
0,556485000000000
0,571872064516129
0,555566878048781
0,470711500000000
0,442753909090909
0,406903750000000
0,598326500000000
0,360430285714286
0,523849400000000
0,539917959595960
0,405857666666667
0,180577026315789
0,584728000000000
0,715481000000000
0,536067000000000
0,523849400000000
0,280335000000000
0,659294571428571
0,497788428571429
0,535973121951220
0,493724000000000
........

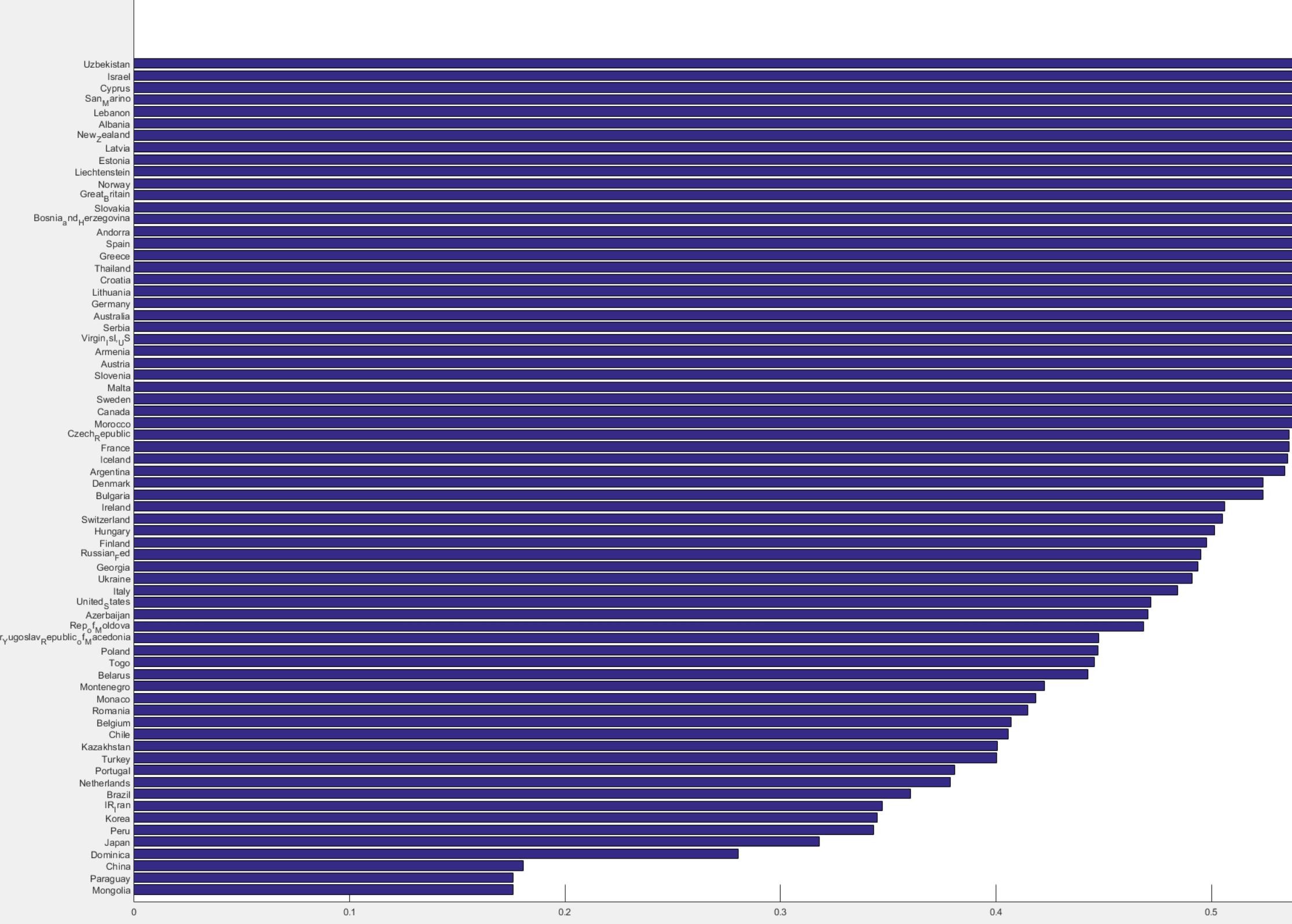

Habe den aktuellen Stand des Balkendiagramms als Anhang angefügt.

Viele Grüße


Beschreibung:

Download

Dateiname:


Dateigröße:

160.42 KB

Heruntergeladen:

305 mal

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 10.06.2015, 15:07 Titel:

warum ersetzt du den unterstrich nicht einfach durch ein leerzeichen?

Code:

strrep

Funktion ohne Link?

_________________

richtig Fragen

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 10.06.2015, 15:08 Titel:

Hallo,

du machst es einem echt nicht leicht ;) Was soll man denn z.B. in MATLAB mit Dezimalzahlen, die Kommata als Trennzeichen verwenden? Es erleichtert das Helfen ungemein, wenn man den Code von hier einfach kopieren und in MATLAB einfügen kann.

Vermutung jedenfalls, dass folgendes Abhilfe schafft:

Code:

NewLabels = strrep(Labels, '_', '\_');

Funktion ohne Link?

Vermutung, weil mir das Testen hier zu aufwändig war.

Grüße,
Harald

machlab

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 04.04.15

	Wohnort: ---

	Version: ---

Verfasst am: 10.06.2015, 15:17 Titel:

Super, danke für eure schnelle Hilfe. Das war genau das richtige.

Beim nächsten mal gebe ich den ganzen Code an und achte auf meine Fragestellung.

Viele Grüße und ein ganz großes Dankeschön Very Happy
