Balkendiagramm in logaritmischer Darstellung


JanHendrik

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.11.2013, 14:59     Titel: Balkendiagramm in logaritmischer Darstellung
  Antworten mit Zitat
Hallo zusammen,

ich bin mir sicher das die Frage schon einmal gestellt wurde aber ich finde derzeit keine Antwort darauf. Es geht darum, dass ich in einem logaritmischen Diagramm (log. x-Achse) ein Balken und ein Linien Diagramm darstellen möchte. Das Linien Diagramm lässt sich auch problemlos darstellen, das Balken Diagramm aber nicht. Deshalb habe ich dieses problem vorerst mit einem "Stairs" Diagramm umgangen. Der Code dafür sieht bisher so aus:

Code:
[ax,h1,h2] = plotyy(A,B,A,C,'semilogx','stairs');
grid on
set(gca, 'ytick', 0:25:100)
set(ax(2),'XScale','log')
set(ax(2),'ylim', [0,40],'ytick',0:10:40)
set(h1,'LineWidth',2)
set(h2,'LineWidth',2)
title(d)
xlabel('Beschriftung1','FontWeight','Bold')
ylabel('Beschriftung2','FontWeight','Bold')
ylabel(ax(2), 'Beschriftung3','FontWeight','Bold')
legend({'Q3','p3'})

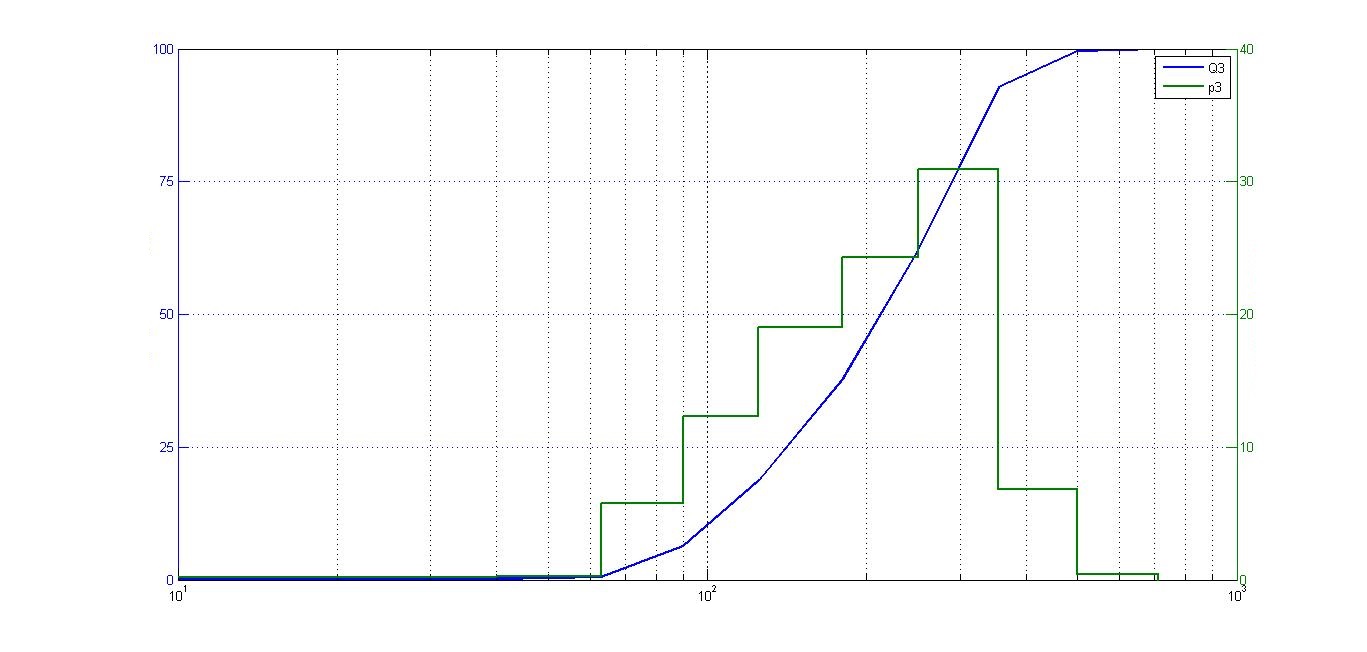

Das dabei erstellte Diagramm ist im Anhang.
Da es nun aber vorkommen kann, dass einige Punkte des Stairs Diagramm den gleichen Zahlenwert haben, werden sie als durchgehende Linie angezeigt und sind nicht als 2 Punkte zu erkennen. Wie kann ich nun das Stairs Diagramm durch ein Balkendiagramm ersetzen, die logaritmische Skalierung beibehalten UND das Balken Diagramm in den Hintergrund legen, sodass die Linie immer abzulesen ist? Für eine kurze Hilfe wäre ich euch dankbar!

MfG,
Jan

 Beschreibung:

Download
 Dateiname:  Grafik.jpg
 Dateigröße:  116.46 KB
 Heruntergeladen:  401 mal
