Verfasst am: 07.01.2016, 23:51 Titel: Balkendiagramm "stacked" mit unterschiedlichen Far

Hallo Zusammen,

ich würde gerne in Matlab ein Balkendiagramm umsetzen, welches in Excel mit wenigen Klicks erledigt ist.

Bisher habe ich aber keine Methode hierfür gefunden.

Ich habe insgesamt 3 Datensätze mit jeweils 2 Daten. Jeder Datensatz soll in einer Farbfamilie z. B. grün dargestellt werden. Die 2 Daten dann jeweils in hell und dunkelgrün.

Die Farben spielen erstmal keine Rolle. Mir geht es im Prinzip nur darum, wie ich den einzelnen Daten Farben zuweisen kann.

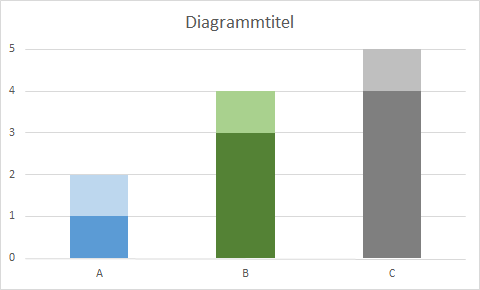

Im Anhang das Beispiel.

Hat hier jemand eventuell sowas schon umsetzt oder kann mir hier behilflich sein?


Beschreibung:

Download

Dateiname:


Dateigröße:

3.13 KB

Heruntergeladen:

265 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 07.01.2016, 23:57 Titel:

Hallo,

... und in MATLAB ist es eine Zeile:

Code:

bar(data, 'stacked')

Funktion ohne Link?

Grüße,
Harald

Stromberg

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 58

	Anmeldedatum: 13.10.14

	Wohnort: ---

	Version: ---

Verfasst am: 08.01.2016, 00:06 Titel:

Hallo,

ja, das bekommen ich auch hin. Nur die Zuweisung der Farben nicht.

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 08.01.2016, 00:22 Titel:

Hallo,

so?

Code:

b = bar([1:3; 4:6], 'stacked');
set(b(1), 'FaceColor', rand(3,1))
set(b(2), 'FaceColor', rand(3,1))
set(b(3), 'FaceColor', rand(3,1))

Funktion ohne Link?

Grüße,
Harald

Stromberg

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 58

	Anmeldedatum: 13.10.14

	Wohnort: ---

	Version: ---

Verfasst am: 08.01.2016, 00:49 Titel:

Hallo,

leider nein. Jedem Wert sollte eine separate Farbe zuweisbar sein, als wie im Beispiel bzw. Anhang.

Stromberg

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 58

	Anmeldedatum: 13.10.14

	Wohnort: ---

	Version: ---

Verfasst am: 08.01.2016, 01:47 Titel:

Ich habe es mit ein wenig Tricks hinbekommen:

Code:

X = [1 3 4];
Y = [1 1 1];
Y_mod = X + Y;

figure
hold on
b1 = bar(1, Y_mod(1),'FaceColor','r');
b2 = bar(2, Y_mod(2),'FaceColor','k');
b3 = bar(3, Y_mod(3),'FaceColor','b');
b4 = bar(1, X(1),'FaceColor','y');
b5 = bar(2, X(2),'FaceColor','m');
b6 = bar(3, X(3),'FaceColor','w');
ylabel('Anzahl');
ylim ([0 6]);
set(gca,'YTick',0:1:6)
set(gca,'XTick',[1 2 3]);
set(gca,'XTickLabel',{'A','B','C'});
h = legend([b4,b1,b5,b2,b6,b3],{'1','2','3','4','5','6'},'Location','Northwest');
