| alsastar112 |
Forum-Fortgeschrittener
|
 |
Beiträge: 54
|
|
|
|
Anmeldedatum: 18.12.13
|
|
|
|
Wohnort: München
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 07.10.2016, 10:49
Titel: Bandpass für Dummies
|
 |
| |
 |
 |
Hallo Zusammen,
ich komme überhaupt nicht klar mit dem Bandpass-Filter. Mein Verständnis als Chemiker für einen Bandpass-Filter, dass dabei Frequenzbereiche unterhalb oder oberhalb des Durchlassbereiches gesperrt werden. Ich versuch mal ein Simulink-Modell zu erstellen, das Frequenzbereiche der Störsignale durchlässt. Dieses Modell ist nur ein Teil eines großeren Modells mit PID-Regler.

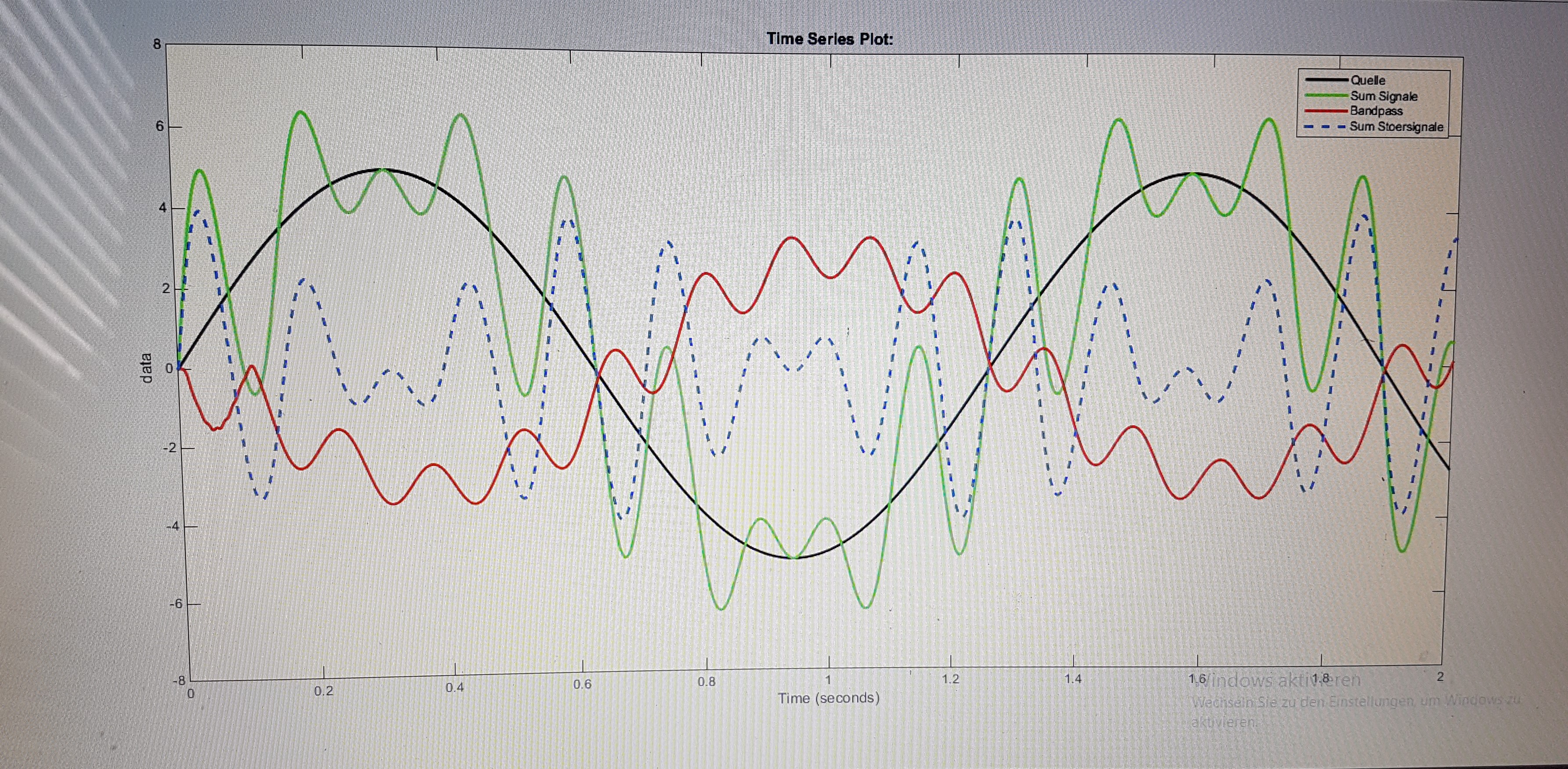

Im Anhang finden sie ein einfaches Modell, das ich versucht habe zu erstellen. Das Modell besteht aus eine Quelle( A=5, f=5 rad/sec) und 2 Störsignale (A=2,f= 35 rad/sec bzw. 45 rad/sec) und bei Bandpass-Filter habe ich f0 gleich 40 rad/sec (6 Hz).
Vielleicht verstehe ich Bandpass-Filter nicht so richtig, aber mein Ziel dass die Ergebnisse aus Bandpass-Filter ungefähr gleich die Summe der beiden Störsignale.
Kann jemand mir mal vielleicht helfen, die Parameter des Bandfilters einzustellen, damit ich vernünftige Ergebnisse bekommen.
Vielen Dank
| Beschreibung: |
|
Download |
| Dateiname: |
20161007_112924.jpg |
| Dateigröße: |
2.56 MB |
| Heruntergeladen: |
437 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
bandpassprobe.slx |
| Dateigröße: |
29.24 KB |
| Heruntergeladen: |
419 mal |
|
|
|
|
|
|
|
|
|
