Bandpass im filter design & analysis tool deuten!?! |
|
| Skaoso |
Forum-Anfänger
|
 |
Beiträge: 11
|
|
|
|
Anmeldedatum: 07.05.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 14.04.2013, 20:53
Titel: Bandpass im filter design & analysis tool deuten!?!
|
 |
Hallo Leute,

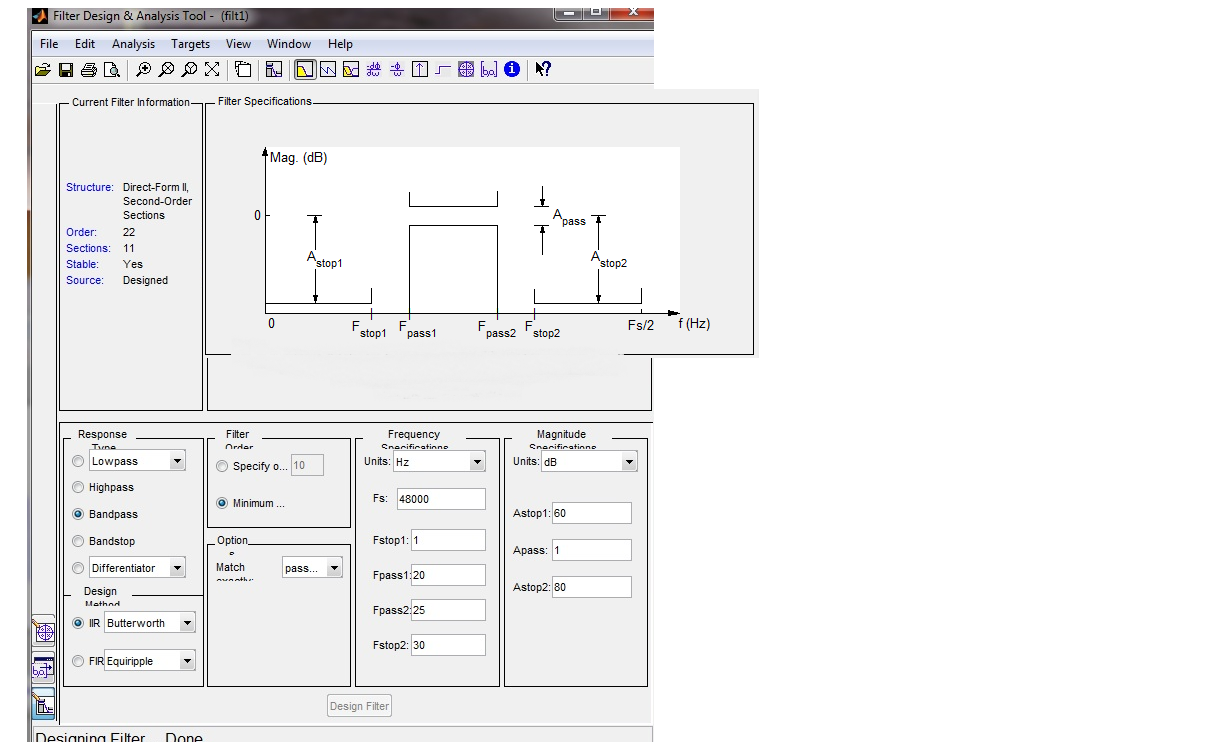

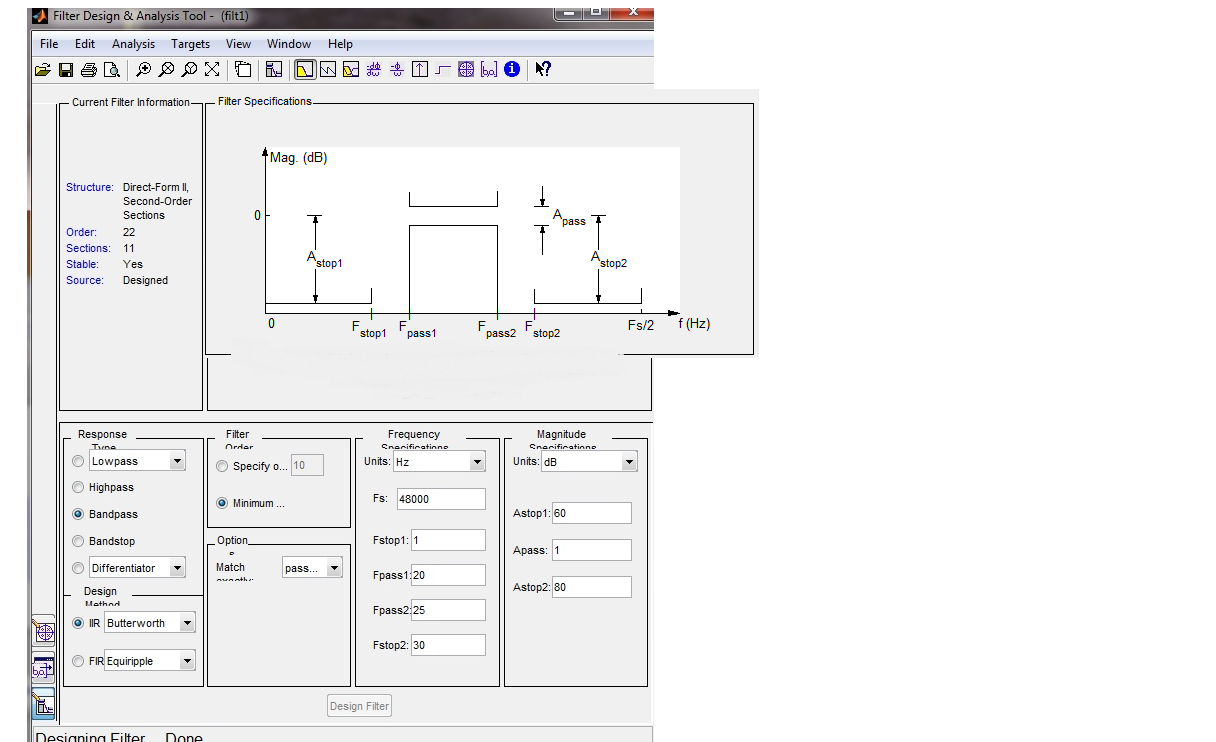

ich wollte mal fragen ob mir jemand Helfen könnte diesen Bandpassfilter zu deuten, wie er in meinem Anhang zu sehen ist. Ich bin mir auch nicht so ganz sicher mit den Frequenzen... Also ob Frequenzen zwischen 20 Hz und 25 Hz durchgelassen werden ob anderes. Vielleicht mag mir jemand helfen. Ich bin in dem Tool noch ein bisschen unerfahren.
danke schon mal im voraus... MFG Skaoso
| Beschreibung: |
|
Download |
| Dateiname: |
Bandpass.png |
| Dateigröße: |
249.4 KB |
| Heruntergeladen: |
721 mal |
|
|
|
|
|
|
| DSP |
Forum-Meister
|
|
Beiträge: 2.117
|
|
|
|
Anmeldedatum: 28.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 15.04.2013, 09:22
Titel:
|
|

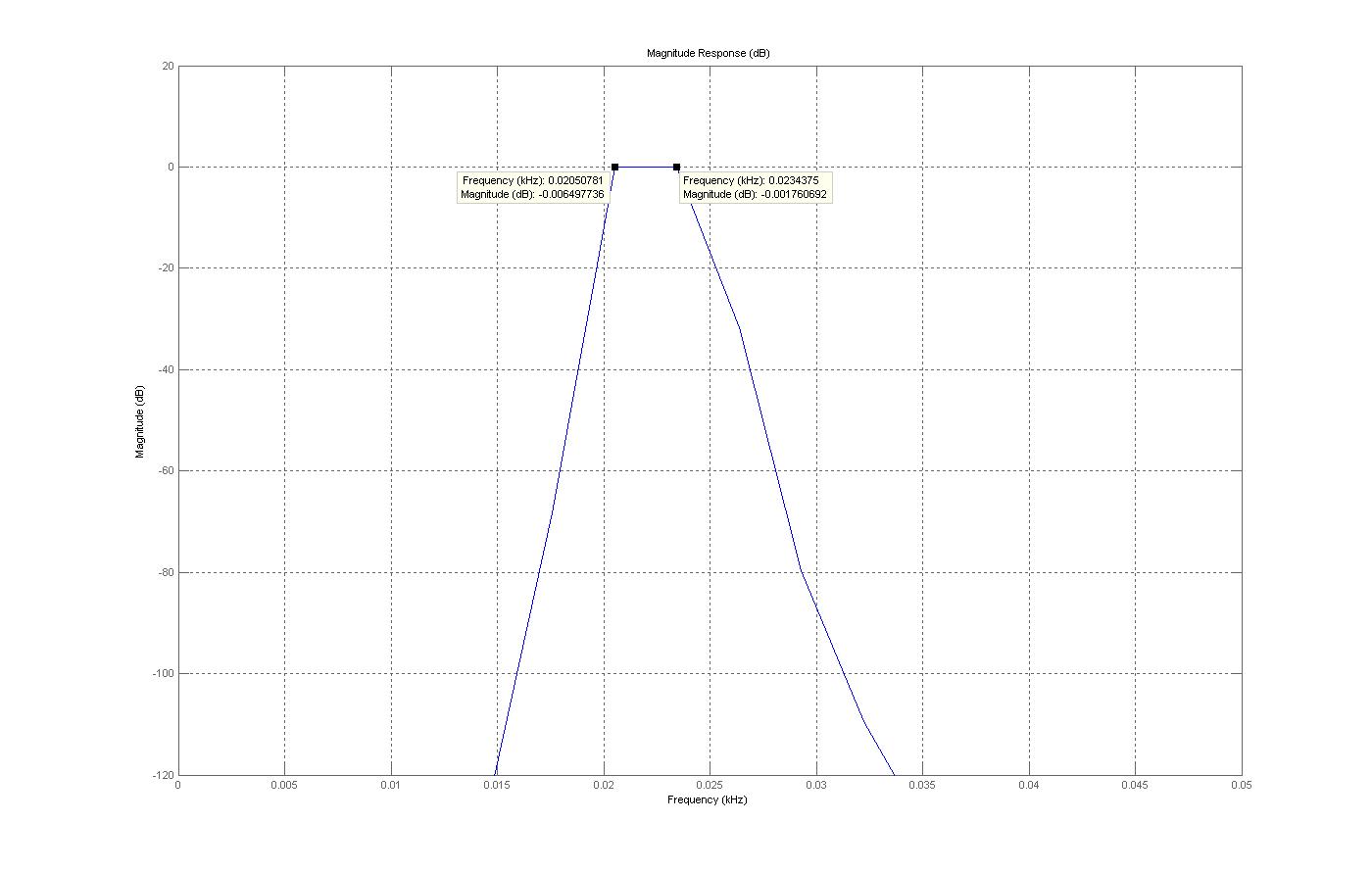

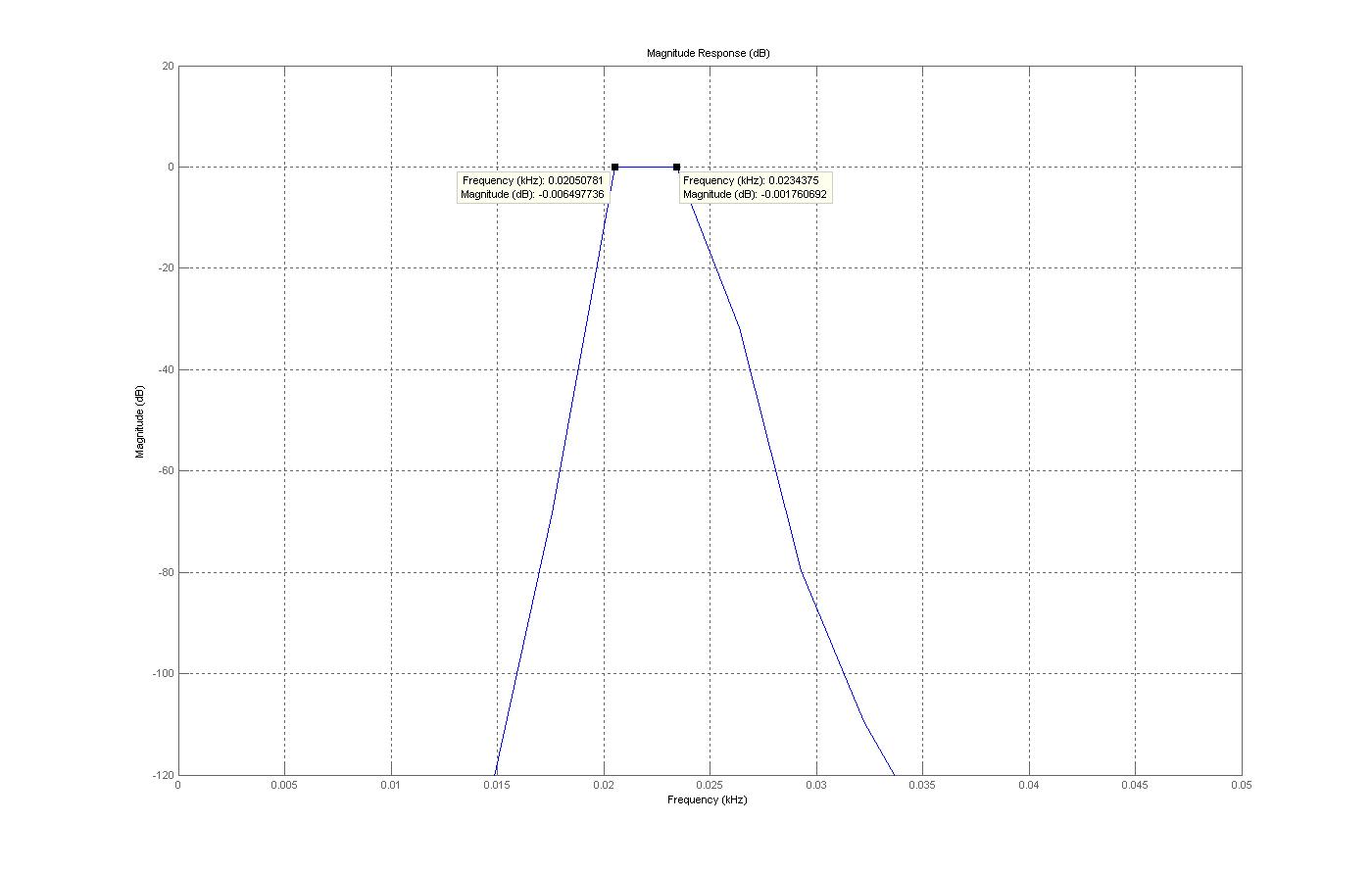

Das zeigt dir einen Ausschnitt aus der Frequenzantwort des Filters.
Wie man sieht arbeitet der Bandpass fast nahezu nach deinen Vorgaben. Frequenzen im Bereich 20,5...23,4 Hz werden fast unverändert durchgelassen. Bei 30 Hz liegt die Dämpfung dann schon bei über 80 dB, somit wird auch die Vorgabe von Astop2 erfüllt und auch der Ripple im Passband ist unter 1 dB. Lediglich für Astop1 stimmt es nicht ganz...
Aber man kann auch nicht alles haben
| Beschreibung: |
|
Download |
| Dateiname: |
IIR_bandpass.JPG |
| Dateigröße: |
81.12 KB |
| Heruntergeladen: |
738 mal |
|
|
|
|
|
|
|
