Verfasst am: 15.03.2015, 16:41 Titel: BER-Werte in 3D Plot mit log-colorbar

Hallo liebe Forum Gemeinde,

mich beschäftigt nun ein Problem schon eine geraume Zeit und ich habe auch schon diverse "Tricks" aus diversen Foren und Postings versucht.

Leider ohne Erfolg.

Ziel: Bit Error Rate 3D Plot (SNR und Baudrate als Grundlage) mit einer log colorbar. Ich nutze derzeit Matlab 2014a. Was ich gerne möchte sind gut erkennbare farbliche unterschiede zwischen sehr kleinen zahlen.

Problem: Die angezeigten Farben des 3D plots passen nicht zur colorbar Sad

Einer meiner zahlreichen Versuche lautet:

Code:

figure

surf(SNR,ptBaud,BER);
view(50,8)
vtitle = sprintf('%s (%s%s) ',char(legendEQ),char(legendSeq{SeqMIdx}),char(legendPreTab));
title(vtitle,'FontSize',18,'FontName','Arial');

set(gca,'FontSize',14,'FontName','Arial');
set(gca, 'ZScale', 'log')

axis([SNR(1),SNR(end),ptBaud(1),ptBaud(end),10^-8,10^0]);

xlabel('SNR in dB','FontSize',18,'FontName','Arial');
ylabel('Baudrate in Gbps','FontSize',18,'FontName','Arial');
zlabel('Bit Error Rate','FontSize',18,'FontName','Arial');

colormap(jet(256));
caxis([10^-10 1])
colorbar('Yscale', 'log')

Funktion ohne Link?

Wenn ich die "property editor" aufmache und mir die Eigenschaften der Colorbar anschaue, gibt es eine option wo man die 'Yscale' zwischen log und linear umschalten kann.

Wenn ich das tue passiert im eigentlichen Plot gar nichts. Die Farben bleiben gleich (s. Bilder Anhang). Daraus schließe ich, dass die Skaleneinteilung nach wie vor Linear ist und nur die Beschriftung logarithmisch ist (was ziemlicher schwachsinn ist). Komisch ist auch das die YTicks logarithmisch dargestellt werden aber sich die Farbe nicht ändert.

Ich hoffe auf Hilfe und bedanke mich schonmals im Voraus!

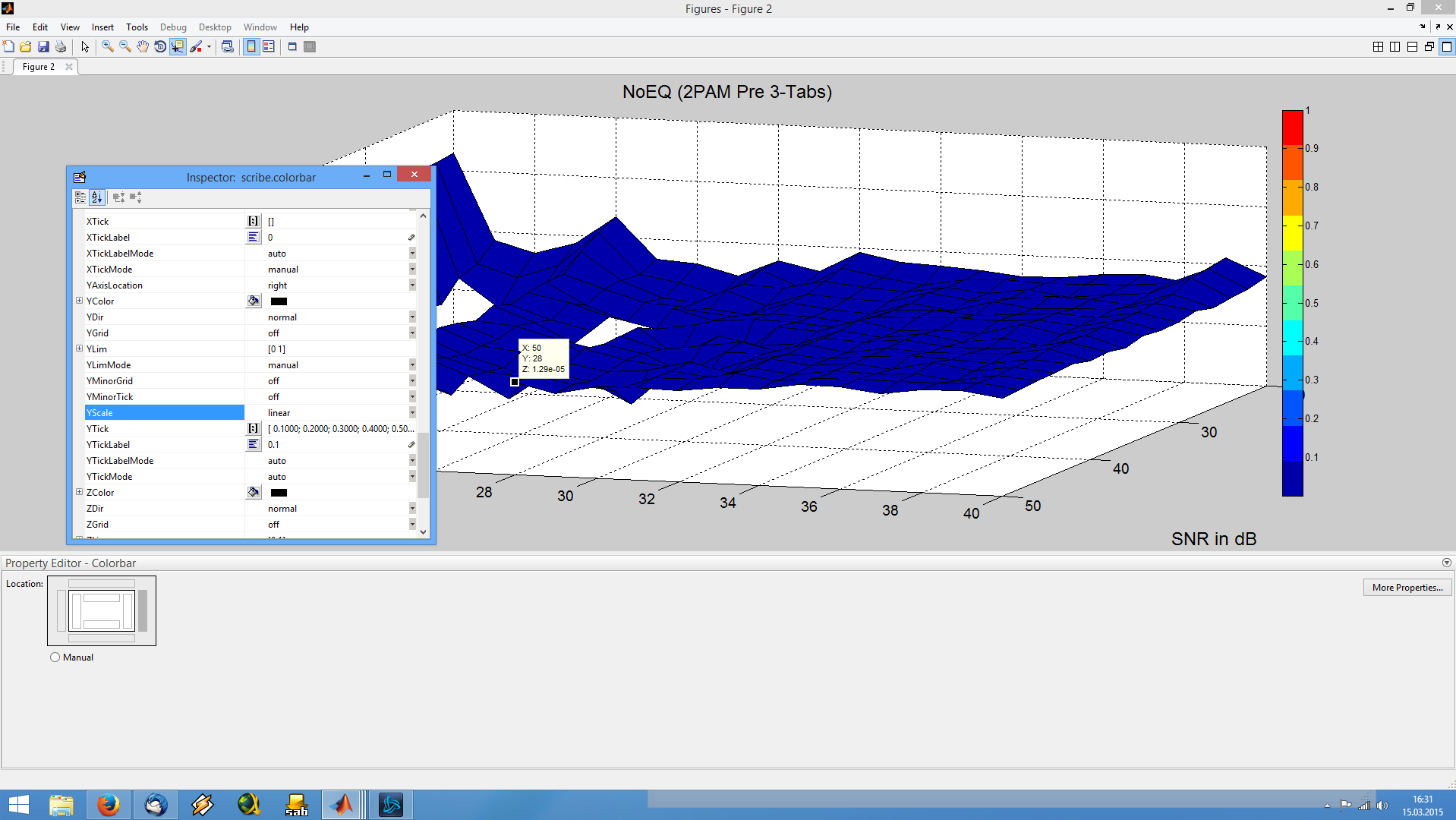

linear colorbar.png

Beschreibung:

Download

Dateiname:

linear colorbar.png

Dateigröße:

119.25 KB

Heruntergeladen:

326 mal

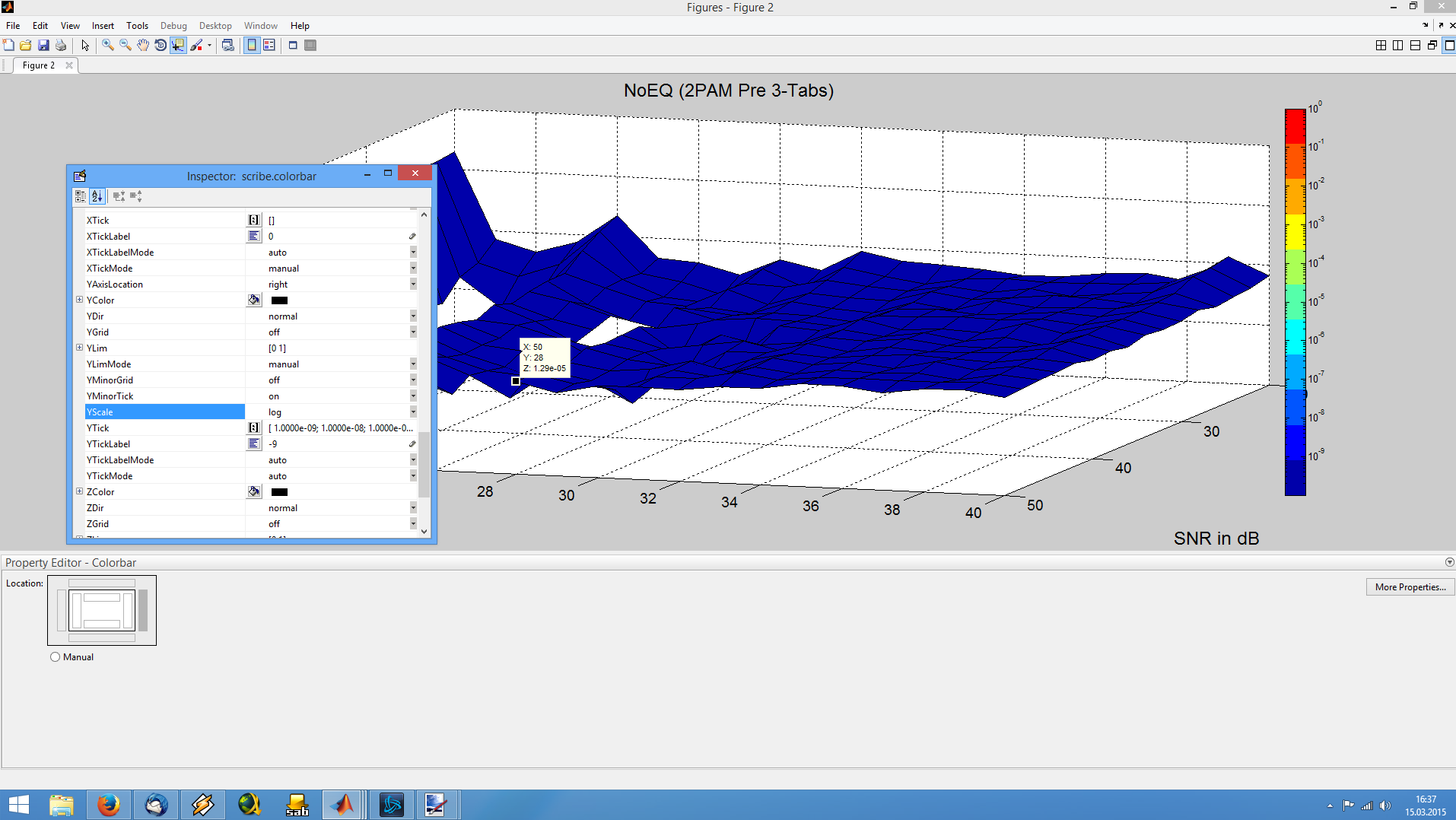

log colorbar.png

Beschreibung:

Download

Dateiname:

log colorbar.png

Dateigröße:

124.17 KB

Heruntergeladen:

324 mal
