Bereichsabgrenzung durch Linienerkennung? |
|
| DannyNRW |
Forum-Anfänger
|
 |
Beiträge: 13
|
|
|
|
Anmeldedatum: 05.05.19
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 07.10.2025, 08:58
Titel: Bereichsabgrenzung durch Linienerkennung?
|
 |
| |
 |
 |
Guten Morgen zusammen,
ich habe als Ausgangslage das Bild aus ost2.jpg als Graubild vorliegen (dies ist durch eine Kantenfilterung mit Ost-Ausrichtung entstanden - siehe unten Variable I_Kompass) und habe als Ziel, die Linien zu erkennen, wie sie schließlich in ost2_linien.jpg zu erkennen sind, um eine Bereichsabgrenzung durchzuführen. Mit einer Hough-Transformation habe ich die rechte Linie auch schon erkennen können, allerdings aus meiner Sicht nicht besonders zuverlässig. Die linke Linie hingegen konnte ich noch gar nicht detektieren. Hat hier vielleicht noch jemand hilfreiche Tipps? Ist hier die Wasserfallmethode möglicherweise zielführender? Vielen Dank schon mal.
Anbei mal mein Code:
IGR_aus = imread('Eingangsbild.jpg');
Hx_o = [-1 1 1 %Kompassfilter Ost
-1 -2 1
-1 1 1];
I_Kompass=uint8(imfilter(double(IGR_aus),Hx_o)+0);
I_edge=edge(I_Kompass,0.03);
%----------------
[H,theta,rho] = hough(I_edge);
P = houghpeaks(H,5,'threshold',ceil(0.3*max(H( )));
lines = houghlines(I_edge,theta,rho,P,'FillGap',40,'MinLength',500);
figure(1);
imshow(I_edge), hold on
max_len = 0;
for k = 1:length(lines)
xy = [lines(k).point1; lines(k).point2];
plot(xy(:,1),xy(:,2),'LineWidth',2,'Color','green');
% Plot beginnings and ends of lines
plot(xy(1,1),xy(1,2),'x','LineWidth',2,'Color','yellow');
plot(xy(2,1),xy(2,2),'x','LineWidth',2,'Color','red');
% Determine the endpoints of the longest line segment
len = norm(lines(k).point1 - lines(k).point2);
if ( len > max_len)
max_len = len;
xy_long = xy;
end
end
% highlight the longest line segment
plot(xy_long(:,1),xy_long(:,2),'LineWidth',2,'Color','red');
| Beschreibung: |
|
Download |
| Dateiname: |

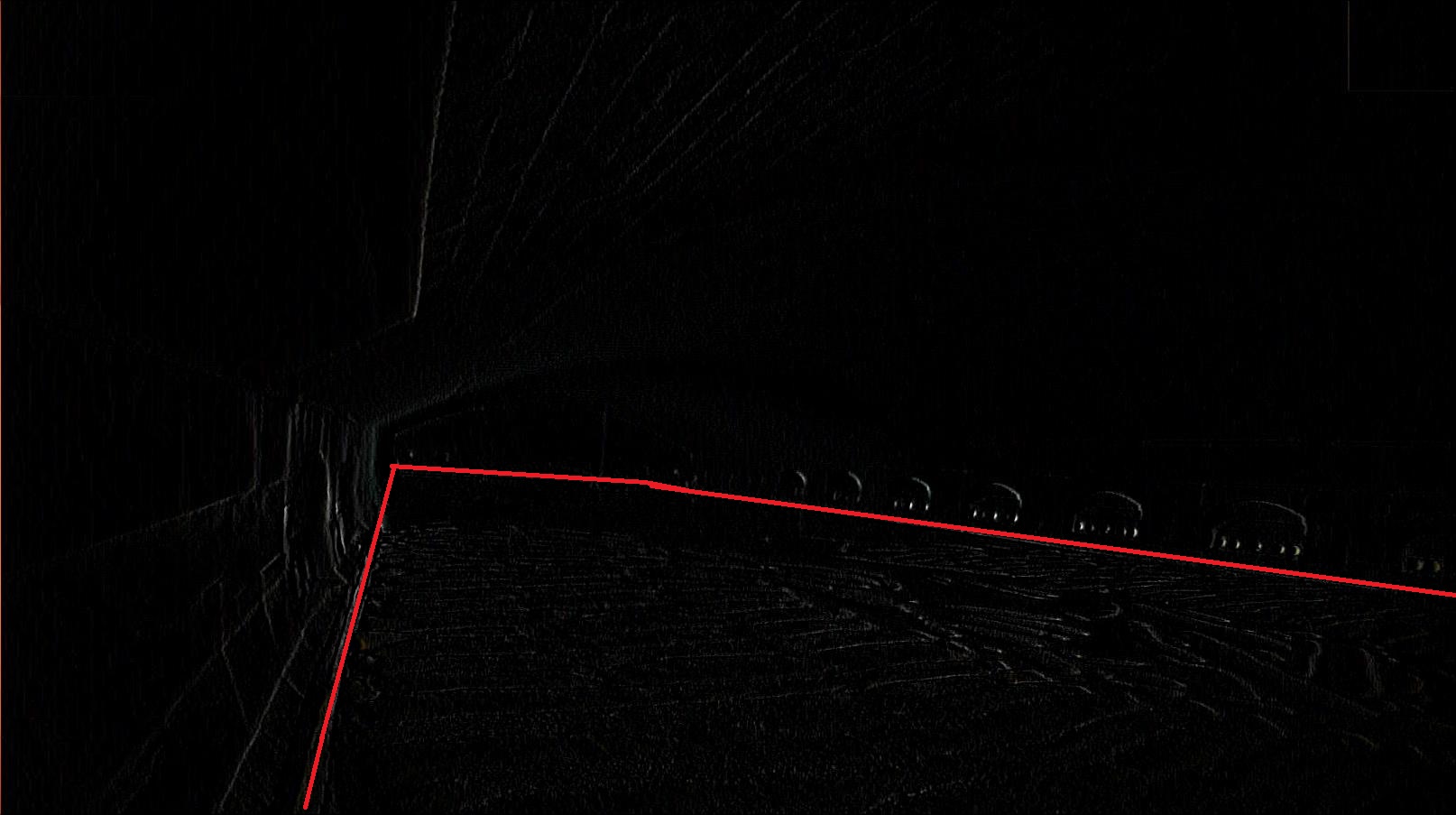

ost2_linien.jpg |
| Dateigröße: |
177.58 KB |
| Heruntergeladen: |
34 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

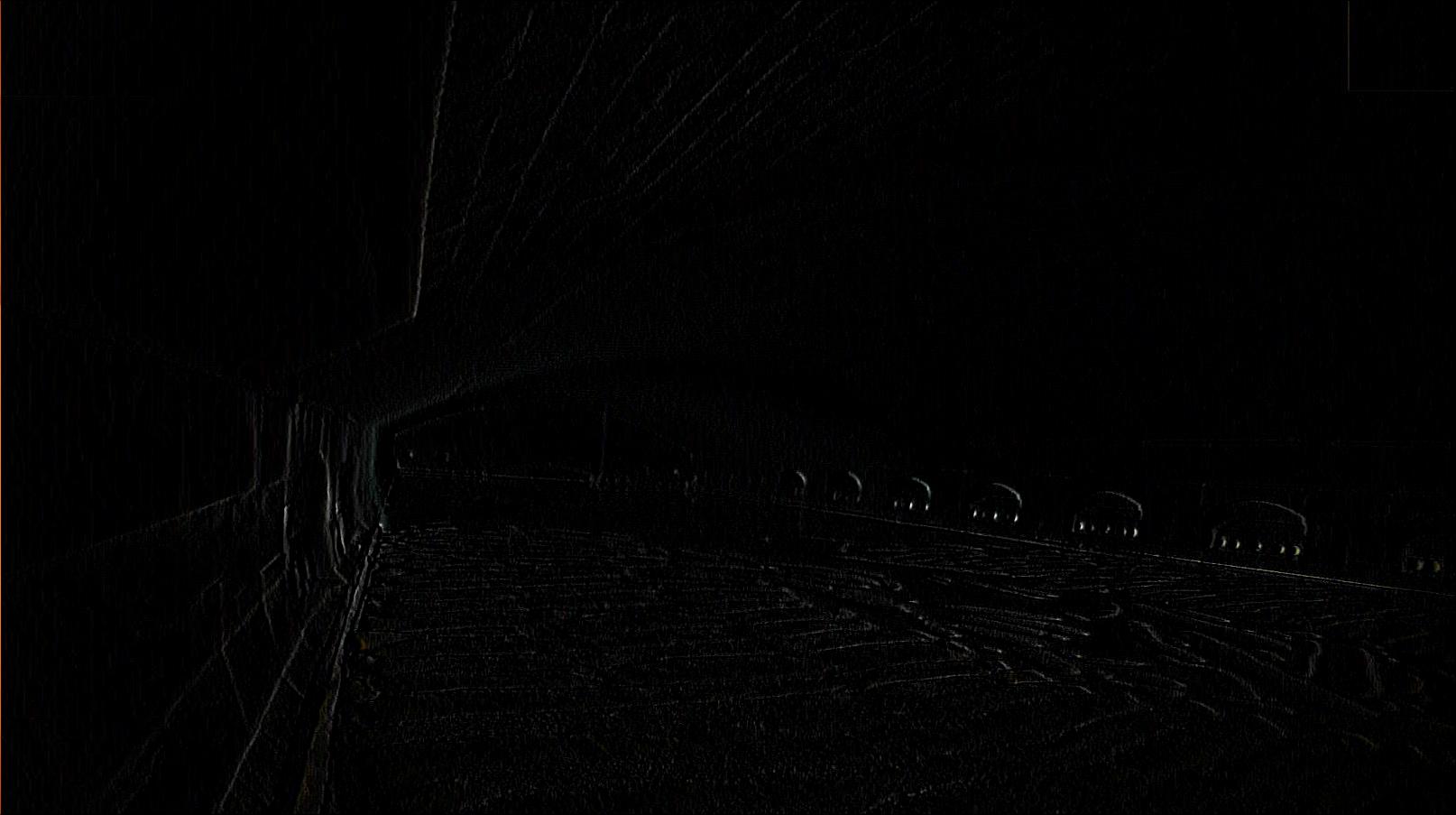

ost2.jpg |
| Dateigröße: |
96.96 KB |
| Heruntergeladen: |
41 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.502
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 10.10.2025, 09:02
Titel:
|
|
Hallo,
auf gomatlab.de ist leider nur noch wenig los und ich kenne mich mit Bildverarbeitung nicht aus, kann hier also nicht weiterhelfen.
Wenn du hier keine Antwort bekommst, kannst du es auch auf https://www.mathworks.com/matlabcentral/answers versuchen.
Grüße,
Harald
