Verfasst am: 04.02.2015, 18:41 Titel: Überlagerung von Bilddaten z.B. als "Multispektralbild

Hallo zusammen.
Ich möchte zwei mit imagesc geplottete Bilder, die eine unterschiedliche colormap haben, überlagern. Mein Problem ist, dass ich die imagesc nicht transparent (alpha funktioniert seltsamerweise nicht) bekomme und die colormap des zweiten Bildes die erstere verändert. Hier kam ich mit freezecolor auf cbfreeze. Hierdurch kann ich die beiden colormaps in der gleichen figure nutzen, allerdings bekomme ich die Überlagerung mit Transparenz (gleiche axes?)nicht hin.

Evtl. gibt es ja noch eine andere Lösung für mein Problem.

Ich habe hier mal ein Beispiel zusammengebastelt, dass die wesentlichen Problem zeigen sollte:

Code:

%Beispiel

B1=zeros(512,512);
B1(100:200,:)=100;

B2=zeros(512,512);
B2(300:400,:)=100;

rot=zeros(256,3);
rot(:,1)=0:1/255:1;
rot(1:60,1)=1;
rot(1:60,2)=1;
rot(1:60,3)=1;

gruen=zeros(256,3);
gruen(:,2)=0:1/255:1;
gruen(1:60,1)=1;
gruen(1:60,2)=1;
gruen(1:60,3)=1;

%Bild 1 zeigen
figure(1)
imagesc(B1);
colormap(rot);
colorbar;

%Bild 1 zeigen
figure(2)
imagesc(B2);
colormap(gruen);
colorbar;

figure(3)
imagesc(B1);
a1=gca;
%alpha(0.5);
colormap(rot);
cb1=colorbar;
%freezeColors(a1); %Bitte mal Zeile nutzen und einmal nicht
cbfreeze(cb1);
hold on
a2=imagesc(B2);
alpha(0.5);
colormap(gruen);
cb2=colorbar;
cbfreeze(cb2);
hold off

Funktion ohne Link?

Wenn freezeColors(a1) aktiviert ist wird die eine "Ebene" nichtmehr angezeigt. Wenn die Zeile deaktviert ist gibt es nur eine Farbskala. Aber was mich dort auch stört ist, dass die Farben durch die 0.5 Transparenz unterschiedliche "Intensität" haben. Wie kann man soetwas lösen?

Das Ziel dieses Programms ist ein solches Bild, Multispektralbilder:
http://www.esa.int/images/Kathmandu.....vised_thermal_large,0.jpg

Ich hoffe Ihr habt Tipps für mich. Ich bin momentan etwas frustriert, da ich mich seit Tagen im Kreis drehe....

Mit der Bitte um Hilfe....

Grüße
MrHyde

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 05.02.2015, 11:59 Titel: Re: Überlagerung von Bilddaten z.B. als "Multispektral

Hallo MrHyde,

Das Ziel dieses Programms ist ein solches Bild, Multispektralbilder:
http://www.esa.int/images/Kathmandu.....vised_thermal_large,0.jpg
Unter dem angezeigten Link finde ich die Meldung:

Zitat:

The page you are looking for is not present anymore or is temporarily unavailable.

Eine 50% Transparenz muss ja die Farbintensität ändern. Das liegt ja in der Natur der Farben. Wenn Du etwas anderes möchtest, erkläre bitte genau, was denn statt des Standard-Verhaltens gewünscht ist.

Man kann zwei RGB-Bilder auch direkt ineinander abbilden:

Code:

Result = RGB1 * 0.5 + RGB2 * 0.5;

Funktion ohne Link?

Gruß, Jan

MrHyde

Themenstarter

Forum-Anfänger


	Beiträge: 40

	Anmeldedatum: 05.08.12

	Wohnort: ---

	Version: ---

Verfasst am: 05.02.2015, 19:17 Titel:

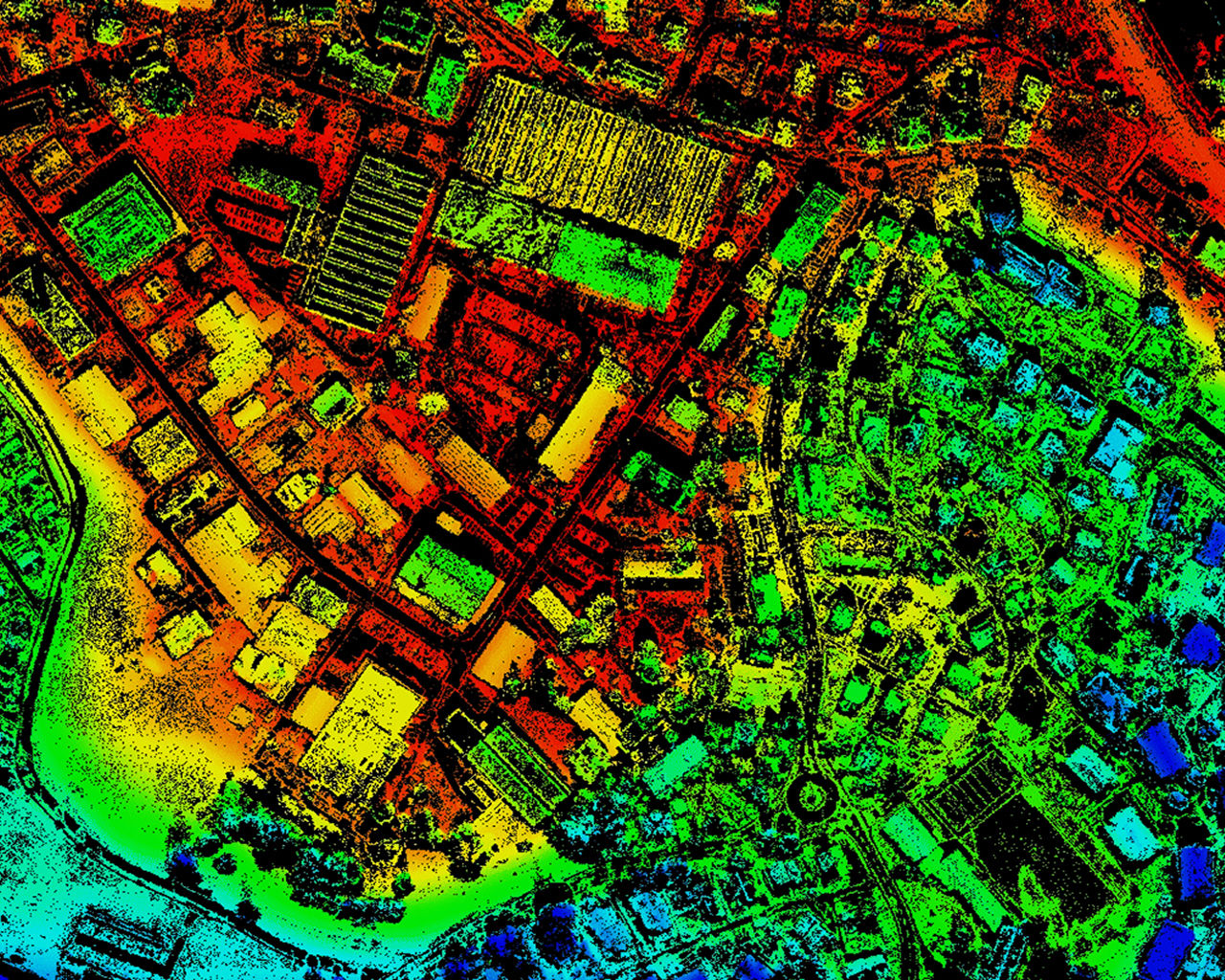

Ziel ist ein solches Bild.


Beschreibung:

Download

Dateiname:


Dateigröße:

862.01 KB

Heruntergeladen:

375 mal
